Пилотные гидролинии (электрический)(пол) — HITACHI ZX1000K-3

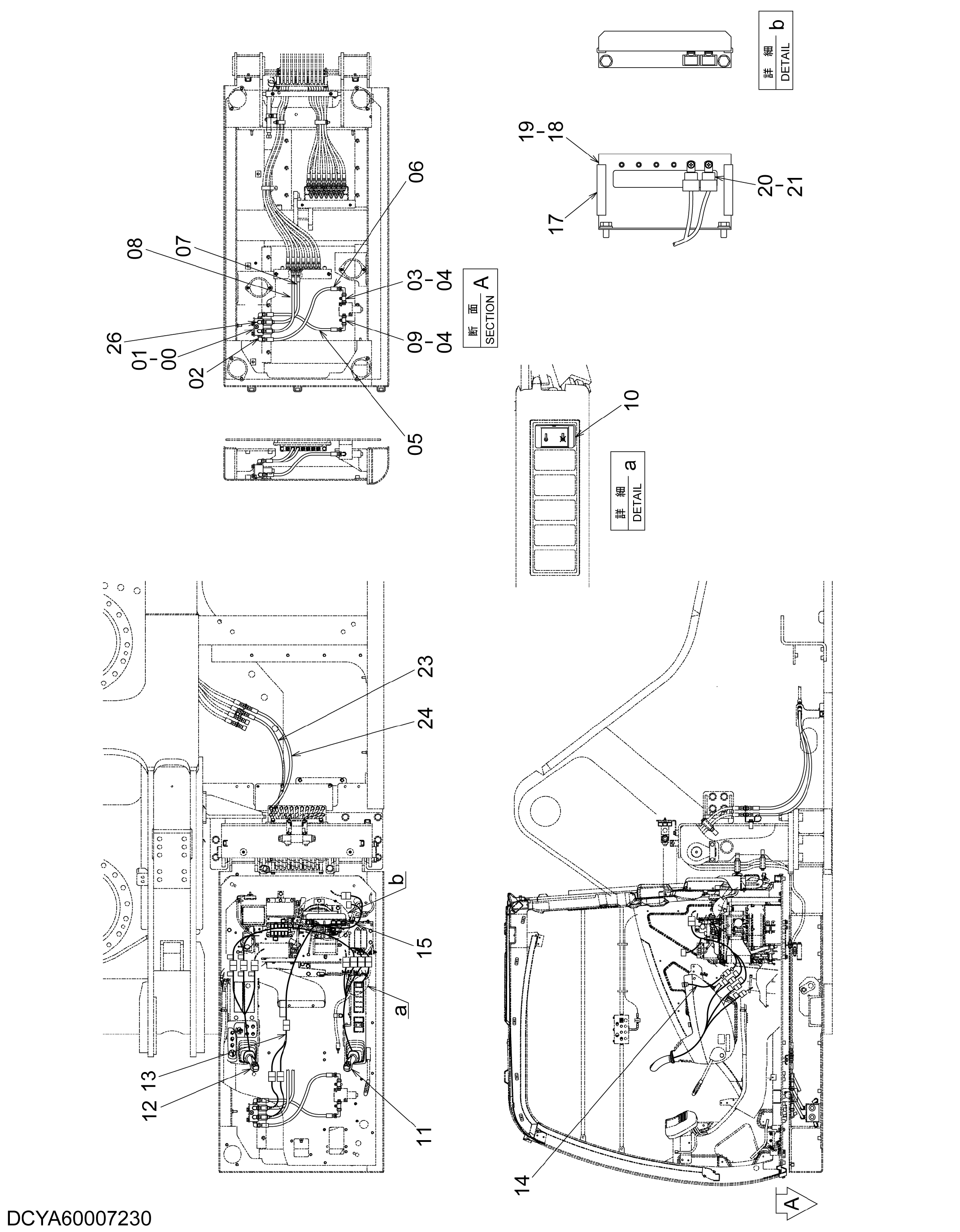

Заводская схема «Пилотные гидролинии (электрический)(пол)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463199 | Электромагнитный клапан | 1 |
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | A852333 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852433 | Тройник | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4239976 | Унион S | 2 |
| 05 | 4269837 | Шланг | 1 |
| 06 | 4269838 | Шланг | 1 |
| 07 | 4716226 | Шланг | 1 |
| 08 | 4716128 | Шланг | 1 |
| 09 | 4367031 | Фильтр | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4651295 | Выключатель | 1 |
| 11 | 4650094 | Рукоятка | 1 |
| 12 | 4650093 | Рукоятка | 1 |
| 13 | 4668884 | Жгут проводов | 1 |
| 14 | 4651278 | Жгут проводов | 1 |
| 15 | 3107512 | Жгут проводов | 1 |
| 17 | 4649377 | Резиновая прокладка | 2 |
| 18 | 8101967 | Кронштейн | 1 |
| 19 | J271020 | Болт с шайбой | 2 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4414207 | Реле | 2 |
| 21 | J460616 | Винт с шайбой | 2 |
| 23 | 4670294 | Шланг | 1 |
| 24 | 4437650 | Шланг | 1 |
| 26 | A852323 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
