Управление педаль (левый двойной) — HITACHI ZX1000K-3

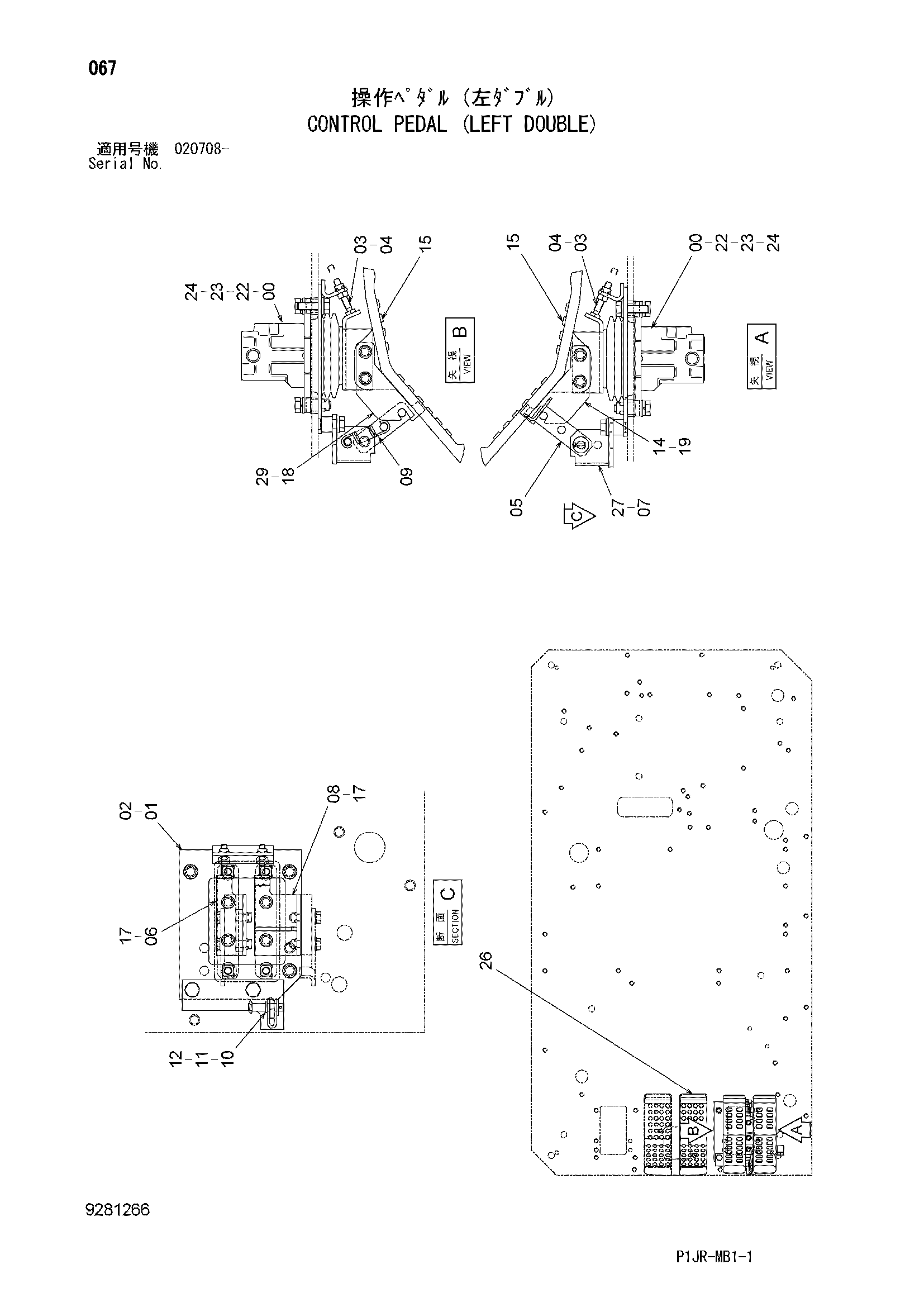

Заводская схема «Управление педаль (левый двойной)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9219244 | Пилотный клапан | 2 |
| 01 | 8109390 | Кронштейн | 1 |
| 02 | J271035 | Болт с шайбой | 3 |
| 02A | J901035 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4317640 | Болт | 2 |
| 04 | M500807 | Гайка | 2 |
| 05 | 8109360 | Ограничитель | 1 |
| 06 | 8109377 | Кронштейн | 1 |
| 07 | J271025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 8109376 | Кронштейн | 1 |
| 09 | 4279604 | Пружина | 1 |
| 10 | 4287795 | Палец | 1 |
| 11 | A763016 | Шплинт | 1 |
| 12 | A590110 | Плоская шайба | 1 |
| 14 | 4670147 | Кронштейн | 1 |
| 15 | 1033219 | Педаль | 2 |
| 17 | J260816 | Болт с шайбой | 4 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | 4651233 | Пластина | 1 |
| 19 | J260835 | Болт с шайбой | 2 |
| 19A | J900835 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 22 | J901040 | Болт | 4 |
| 23 | A590110 | Плоская шайба | 4 |
| 24 | A590910 | Пружинная шайба | 4 |
| 26 | 3107562 | Педаль (левый) | 1 |
| 27 | 9768015 | Кронштейн | 1 |
| 29 | J260845 | Болт с шайбой | 2 |
| 29A | J900845 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
