Ковш гидроцилиндр. строке концевой сигнализация — HITACHI ZX1000K-3

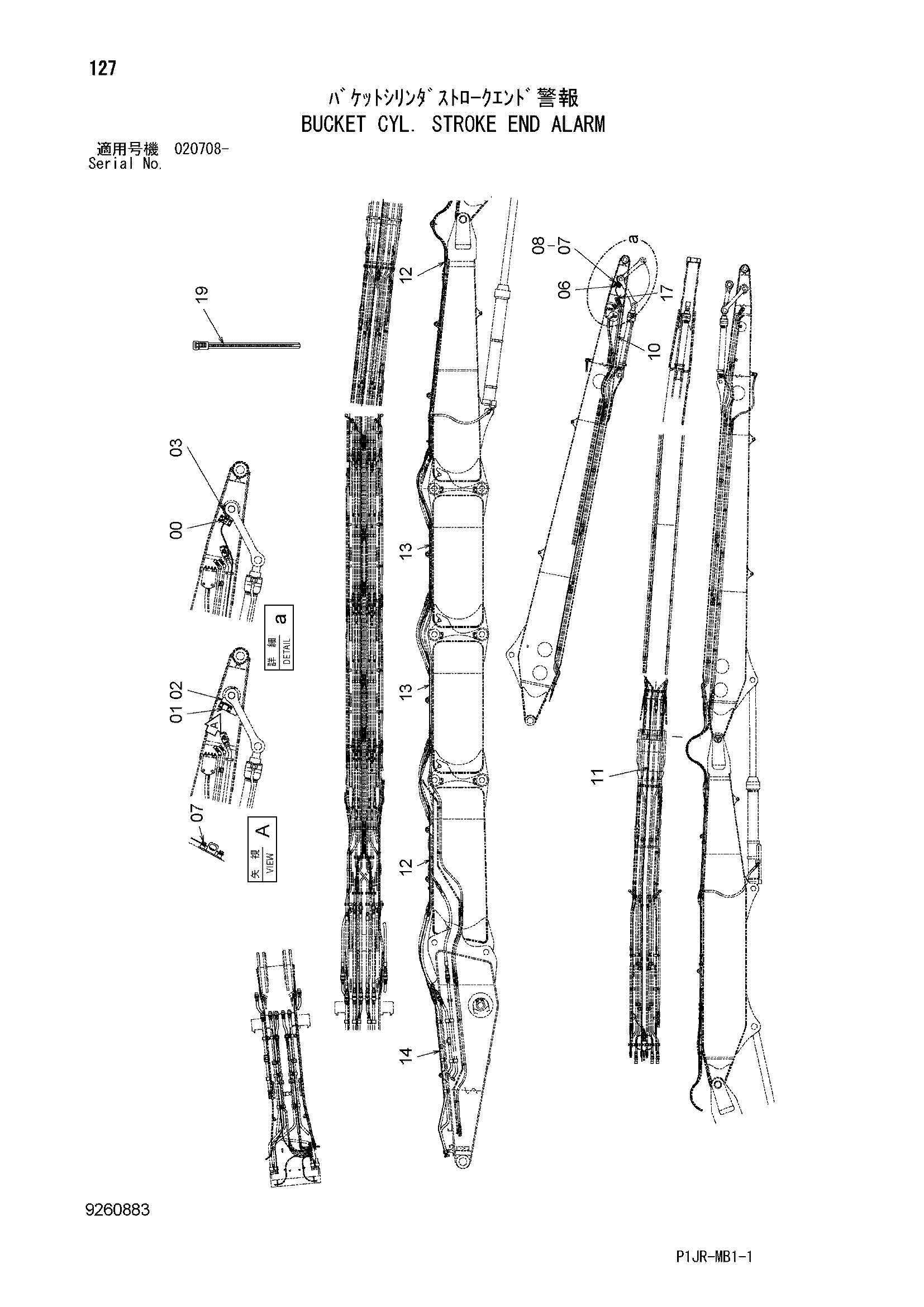

Заводская схема «Ковш гидроцилиндр. строке концевой сигнализация» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4306474 | Выключатель | 1 |
| 01 | 8092627 | Кронштейн | 1 |
| 02 | 4604968 | Пластина | 1 |
| 03 | 4604998 | Кулачок | 1 |
| 06 | 4605091 | Крышка | 1 |
| 07 | J901225 | Болт | 4 |
| 08 | A590912 | Пружинная шайба | 4 |
| 10 | 4650708 | Жгут проводов | 1 |
| 11 | 4633775 | Жгут проводов | 1 |
| 12 | 4650707 | Жгут проводов | 2 |
| 13 | 4650835 | Жгут проводов | 2 |
| 14 | 4633726 | Жгут проводов | 1 |
| 17 | 4190271 | Зажим | 1 |
| 19 | 4055312 | Ленточный зажим | 70 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
