Передний инсталл и ремове трубопроводы (нижний стрела) — HITACHI ZX1000K-3

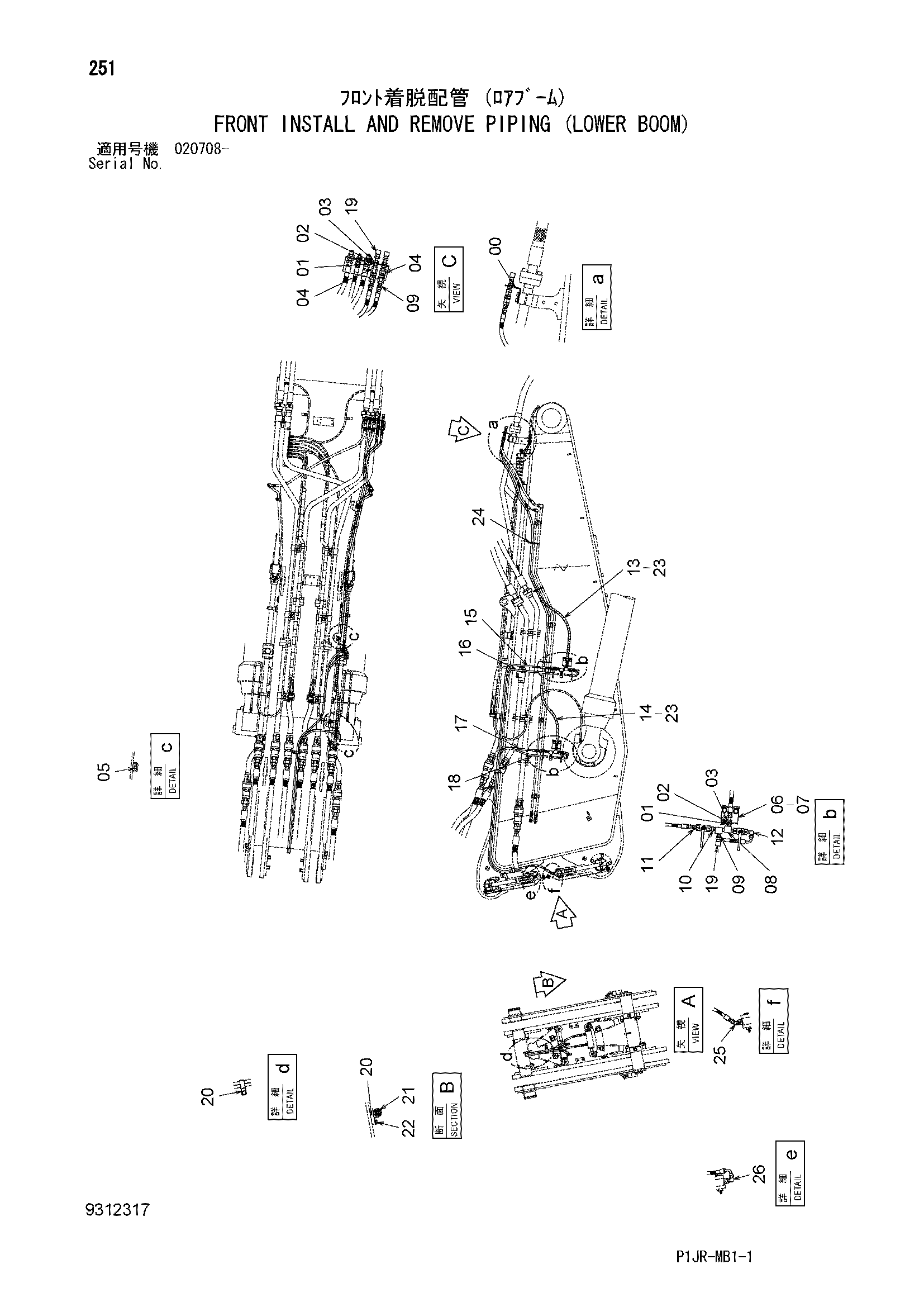

Заводская схема «Передний инсталл и ремове трубопроводы (нижний стрела)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4711633 | Кронштейн | 1 |
| 01 | 4361209 | Адаптер | 4 |
| 02 | A590914 | Пружинная шайба | 4 |
| 03 | 4202531 | Гайка | 4 |
| 04 | 4059552 | Самоуплотняющееся соединение | 2 |
| 04A | 4644532 | Пылезащитный колпачок | 1 |
| 04B | 4644533 | Пылезащитный колпачок | 1 |
| 05 | 9764897 | Седло винта | 2 |
| 06 | 4711638 | Кронштейн | 2 |
| 07 | J271230 | Болт с шайбой | 4 |
| 07A | J901230 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4303782 | Тройник | 4 |
| 09 | 4314096 | Адаптер | 4 |
| 10 | 94-1702 | Адаптер | 2 |
| 11 | 4215649 | Адаптер | 2 |
| 12 | 4182734 | Угловой штуцер | 2 |
| 13 | 4711653 | Шланг | 1 |
| 14 | 4711649 | Шланг | 1 |
| 15 | 4711644 | Шланг | 1 |
| 16 | 4711646 | Шланг | 1 |
| 17 | 4711647 | Шланг | 1 |
| 18 | 4711648 | Шланг | 1 |
| 19 | 4223518 | Пробка унион | 6 |
| 20 | 4195689 | Седло винта | 2 |
| 21 | 4190291 | Зажим | 2 |
| 22 | J271020 | Болт с шайбой | 2 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4327293 | Защитный кожух | 5 |
| 24 | 4055312 | Ленточный зажим | 20 |
| 25 | A852222 | Угловой штуцер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852322 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
