Ауто-лубрикатор трубопроводы (4.9m нижний стрела) — HITACHI ZX1000K-3

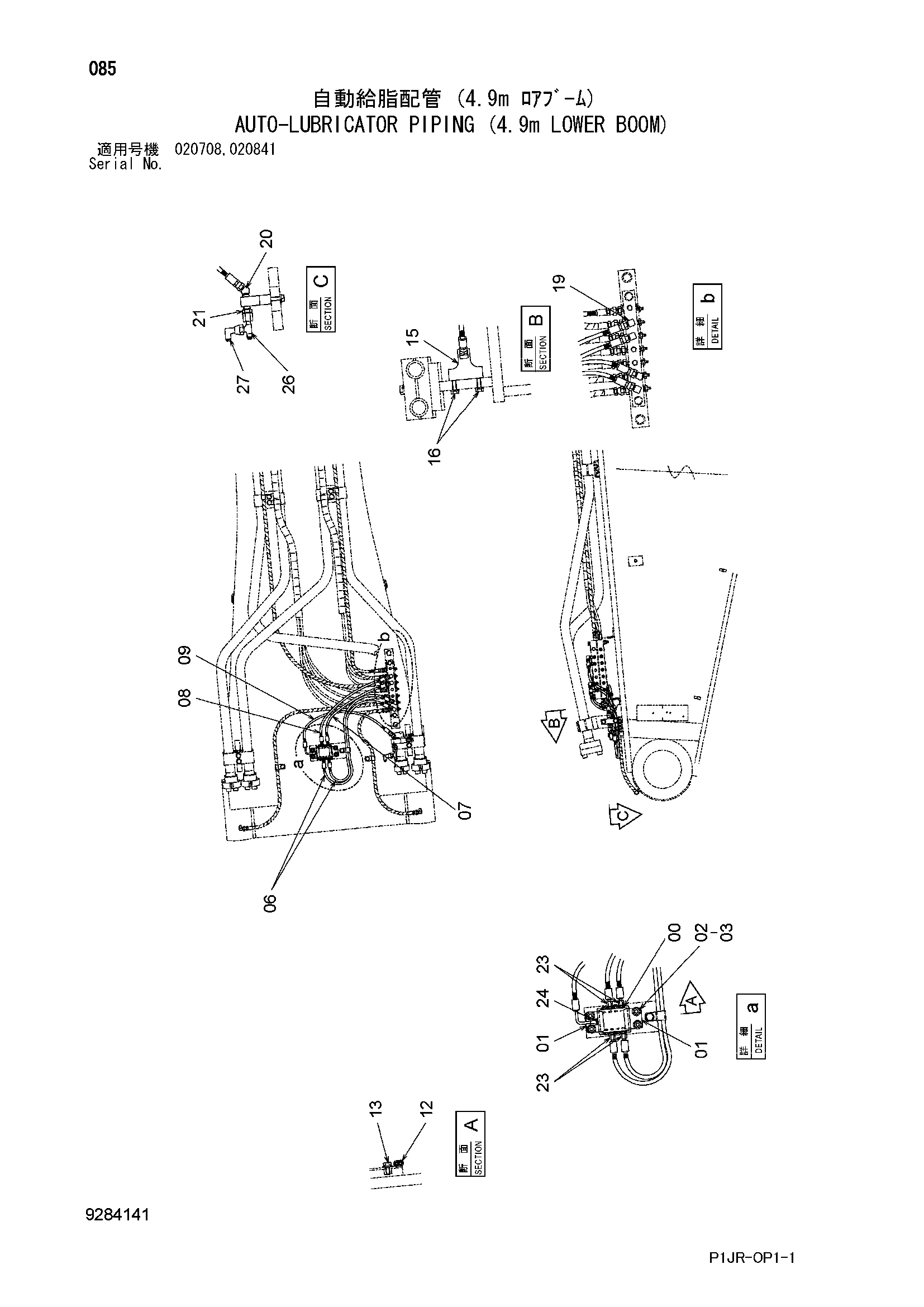

Заводская схема «Ауто-лубрикатор трубопроводы (4.9m нижний стрела)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4399997 | Клапан | 1 |
| 01 | 4361320 | Хомут | 2 |
| 02 | M341030 | Болт с внутренним шестигранником | 4 |
| 03 | J222010 | Шайба | 4 |
| 06 | 4677106 | Пластиковый шланг | 2 |
| 07 | 4677104 | Пластиковый шланг | 1 |
| 08 | 4677105 | Пластиковый шланг | 1 |
| 09 | 4677107 | Пластиковый шланг | 1 |
| 12 | 4192018 | Зажим | 1 |
| 13 | J271025 | Болт с шайбой | 1 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4476826 | Блок | 1 |
| 16 | J271045 | Болт с шайбой | 2 |
| 16A | J901045 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 19 | 4154656 | Угловой штуцер | 4 |
| 20 | 4231245 | Угловой штуцер | 1 |
| 21 | 4154652 | Адаптер | 1 |
| 23 | 4364387 | Штуцер трубки | 4 |
| 24 | 4404159 | Штуцер трубки | 1 |
| 26 | 4246672 | Соединительный штуцер | 1 |
| 27 | 4239976 | Унион S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
