Верхний стрела 5.3m (2P-BOOM) — HITACHI ZX1000K-3

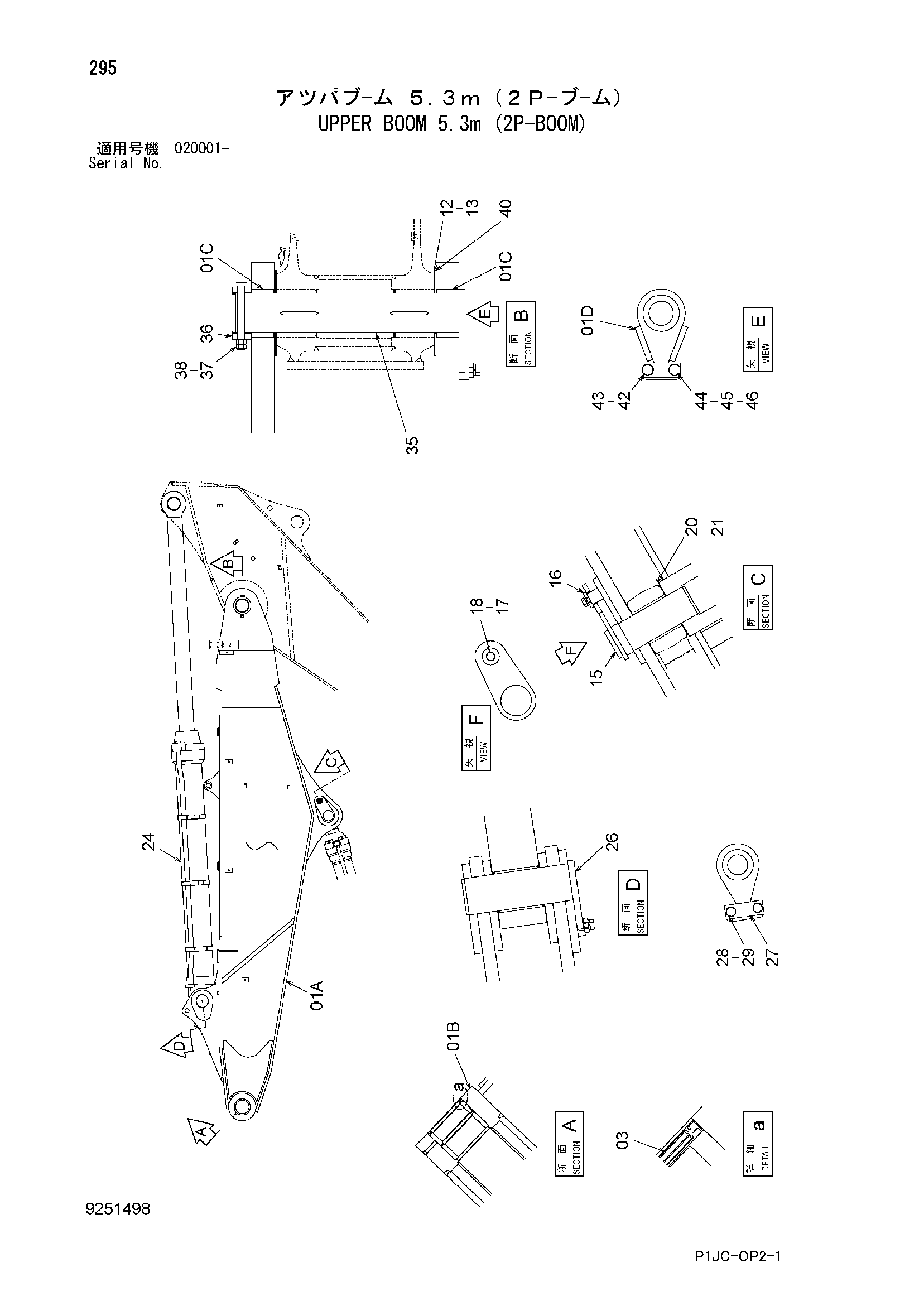

Заводская схема «Верхний стрела 5.3m (2P-BOOM)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7048575 | Стрела верхний | 1 |
| 01A | 6023804 | Стрела верхний | 1 |
| 01B | 4218719 | Втулка | 2 |
| 01C | 4612368 | Втулка | 2 |
| 00D | 4470525 | Пластина | 2 |
| 03 | 4251766 | Пылезащитное уплотнение | 2 |
| 12 | 4379154 | Упорная пластина 2.0mm | 2 |
| 13 | 4379155 | Упорная пластина 1.0mm | 2 |
| 15 | 8080628 | Палец | 2 |
| 16 | 4441471 | Пластина | 2 |
| 17 | J257218 | Пружинная шайба | 2 |
| 18 | J921840 | Болт | 2 |
| 20 | 4469095 | Упорная пластина 1.0mm | 4 |
| 21 | 4469097 | Упорная пластина 2.0mm | 2 |
| 24 | 4456466 | Гидроцилиндр рукояти | 1 |
| 26 | 8095050 | Палец | 1 |
| 27 | 4122729 | Пластина | 1 |
| 28 | A590920 | Пружинная шайба | 2 |
| 29 | J912045 | Болт | 2 |
| 35 | 8083225 | Палец | 1 |
| 36 | 4632445 | Ограничитель | 1 |
| 37 | 4295167 | Болт | 1 |
| 38 | J951020 | Гайка | 2 |
| 40 | 4632571 | Упорная пластина 6.0mm | 2 |
| 42 | J912455 | Болт | 2 |
| 43 | A590924 | Пружинная шайба | 2 |
| 44 | 4387177 | Пластина | 1 |
| 45 | 4387178 | Регулировочная шайба 1.0mm | 1 |
| 46 | 4387179 | Регулировочная шайба 0.6mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
