Гидроцилиндр рукояти (правый) — HITACHI ZX1000K-3

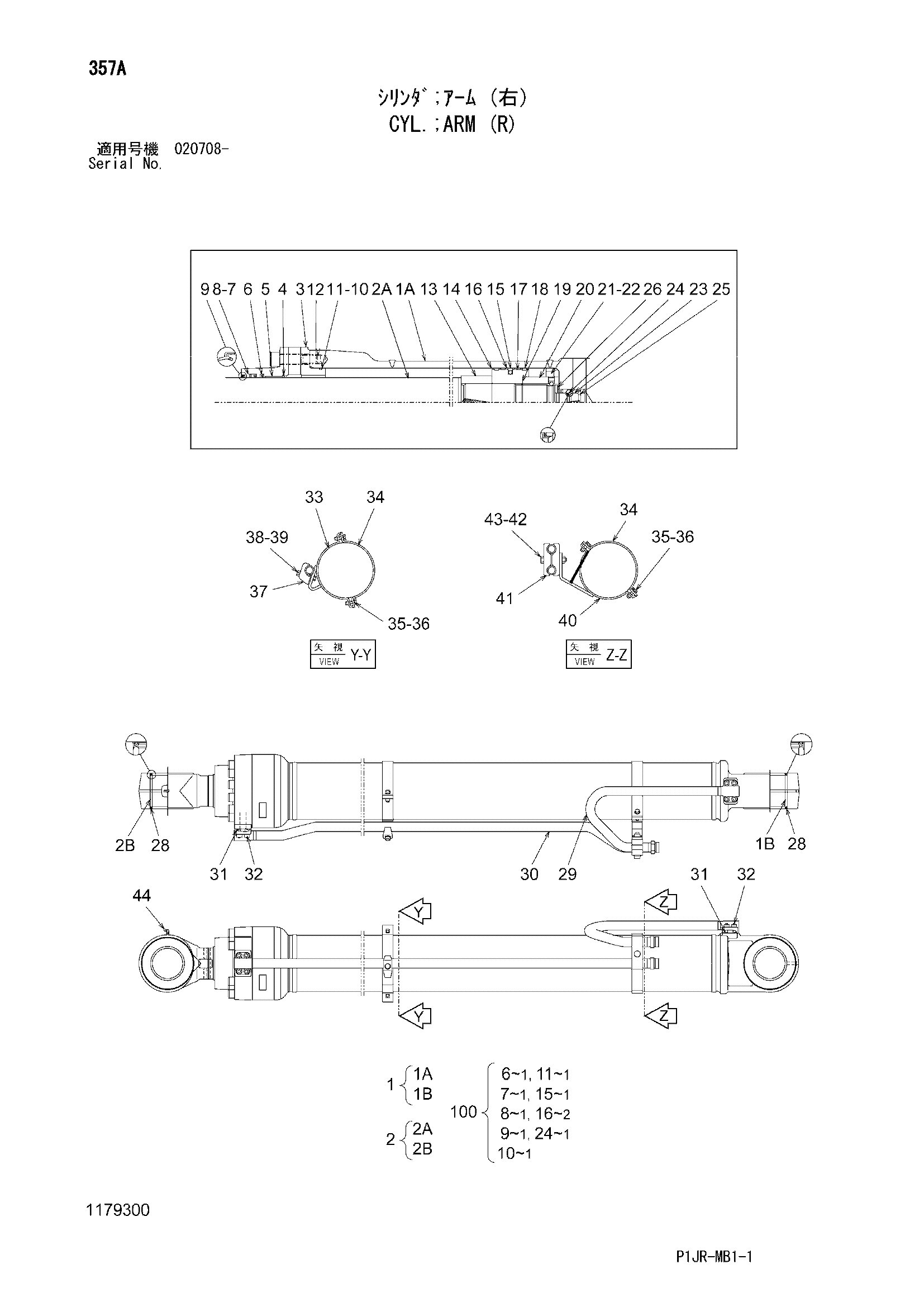

Заводская схема «Гидроцилиндр рукояти (правый)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4633461 | Гидроцилиндр рукояти (правый) | 1 | |
| 1 | 1179301 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4381859 | Втулка пальца | 2 |
| 2 | 1179302 | Шток поршня в сборе | 1 |
| 2B | 4381859 | Втулка пальца | 2 |
| 3 | 0975405 | Головка гидроцилиндра | 1 |
| 4 | 0352704 | Втулка | 1 |
| 5 | 0133103 | Стопорное кольцо | 1 |
| 6 | 1179303 | Кольцо | 1 |
| 7 | 0942405 | У-ринг | 1 |
| 8 | 0975408 | Опорное кольцо | 1 |
| 9 | 4438200 | Грязесъёмное кольцо | 1 |
| 10 | A811160 | Уплотнительное кольцо | 1 |
| 11 | 4170546 | Опорное кольцо | 1 |
| 12 | 0875605 | Болт с внутренним шестигранником | 12 |
| 13 | 1179304 | Амортизирующий подшипник | 1 |
| 14 | 0917105 | Поршень | 1 |
| 15 | 4170547 | Кольцо уплотнение в сборе | 1 |
| 16 | 0875607 | Опорное кольцо | 2 |
| 17 | 0926810 | Направляющее кольцо | 2 |
| 18 | 0259307 | Направляющее кольцо | 2 |
| 19 | 0450511 | Регулировочная шайба | 1 |
| 20 | 0917106 | Гайка | 1 |
| 21 | 0353012 | Установочный винт | 1 |
| 22 | 0353011 | Стальной шарик | 1 |
| 23 | 0492210 | Амортизирующий подшипник | 1 |
| 24 | 0937410 | Уплотнение амортизатор | 1 |
| 25 | 0492212 | Ограничитель | 2 |
| 26 | 0975413 | Кольцо стопорный | 1 |
| 28 | 4337631 | Грязесъёмное кольцо | 4 |
| 29 | 1179305 | Трубка в сборе | 1 |
| 30 | 1179306 | Трубка в сборе | 1 |
| 31 | 984614 | Уплотнительное кольцо | 2 |
| 32 | M341236 | Болт с внутренним шестигранником | 8 |
| 33-43 | 1179307 | Комплект лента | 1 |
| 33 | 1179308 | Лента в сборе | 1 |
| 34 | 1179309 | Лента | 2 |
| 35 | J901035 | Болт | 4 |
| 36 | A590910 | Шайба | 4 |
| 37 | 0309219 | Хомут трубки | 1 |
| 38 | 0224115 | Болт | 1 |
| 39 | 0208516 | Пружинная шайба | 1 |
| 40 | 1179311 | Лента в сборе | 1 |
| 41 | 0237112 | Держатель | 2 |
| 42 | 0236916 | Болт | 1 |
| 43 | A590914 | Пружинная шайба | 1 |
| 44 | 0271312 | Пресс-маслёнка | 1 |
| 100 | 1179312 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
