Гидроцилиндр — HITACHI ZX1000K-3

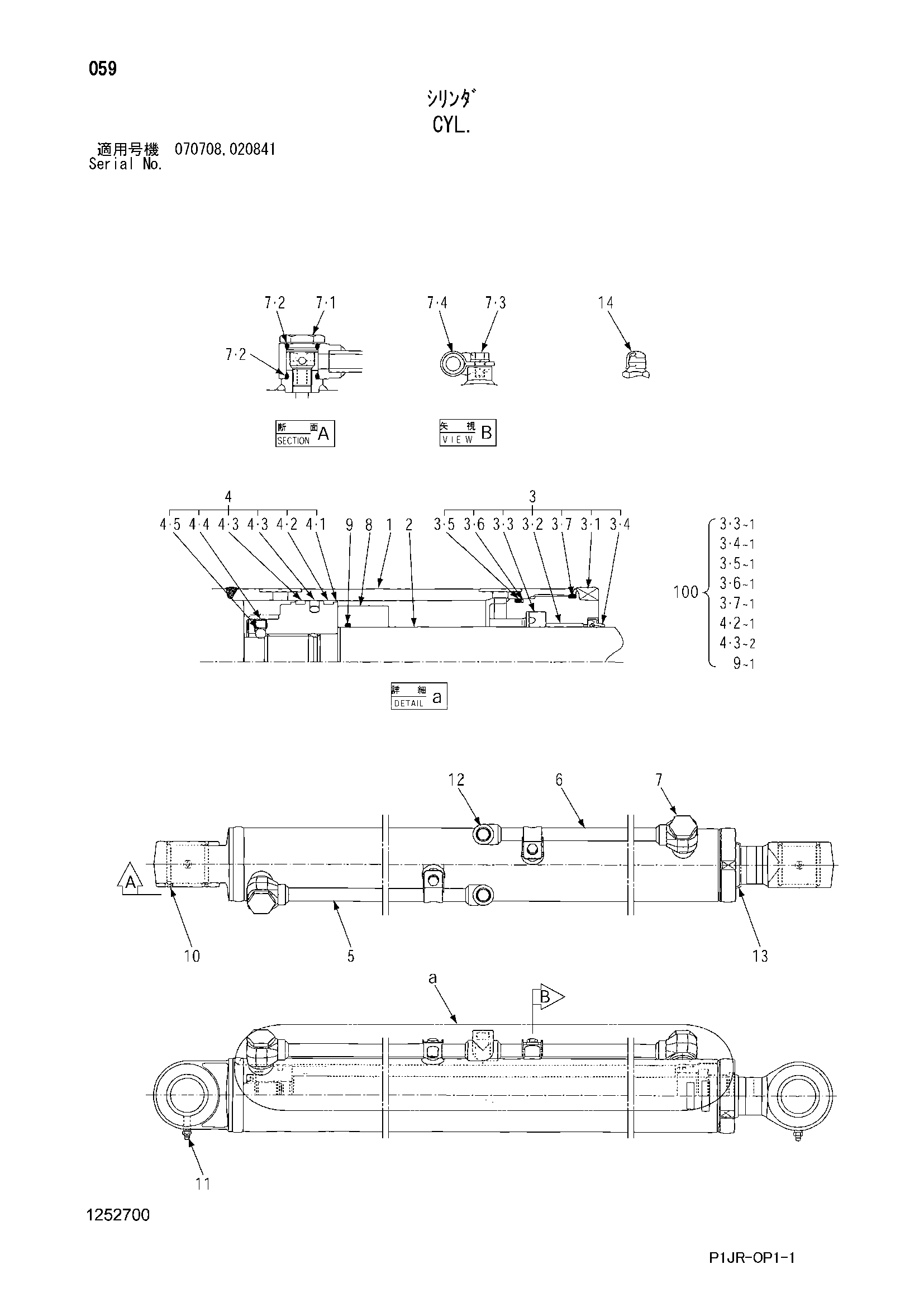

Заводская схема «Гидроцилиндр» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4704029 | Гидроцилиндр | 1 | |
| 1 | 1252701 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4332744 | Втулка | 1 |
| 2 | 1252702 | Шток поршня в сборе | 1 |
| 2A | 4332744 | Втулка | 1 |
| 3 | 1252703 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0987904 | Головка гидроцилиндра | 1 |
| 3-2 | 0948703 | Втулка | 1 |
| 3-3 | 0478704 | U-образная манжета | 1 |
| 3-4 | 0662901 | Грязесъёмное кольцо | 1 |
| 3-5 | 0656705 | Уплотнительное кольцо | 1 |
| 3-6 | 0891505 | Опорное кольцо | 1 |
| 3-7 | 0654208 | Уплотнительное кольцо | 1 |
| 4 | 0891803 | Поршень в сборе | 1 |
| 4-1 | 0987907 | Поршень | 1 |
| 4-2 | 0480913 | Уплотнительное кольцо | 1 |
| 4-3 | 0996703 | Направляющее кольцо | 2 |
| 4-4 | 0478720 | Установочный винт | 1 |
| 4-5 | 0478719 | Стальной шарик | 1 |
| 5 | 1252705 | Трубка | 1 |
| 6 | 1252706 | Трубка | 1 |
| 7 | 0986610 | Пробка в сборе | 2 |
| 7-1 | 0986611 | Пробка | 1 |
| 7-2 | 0986612 | Уплотнительное кольцо | 2 |
| 7-3 | 0986613 | Болт | 1 |
| 7-4 | 0986614 | Хомут | 1 |
| 8 | 1252707 | Проставка | 1 |
| 9 | 1252708 | Уплотнительное кольцо | 1 |
| 10 | 0478912 | Пылезащитное уплотнение | 4 |
| 11 | 1203312 | Пресс-маслёнка | 2 |
| 12 | 1198813 | Пробка | 2 |
| 13 | 1247311 | Колпачок | 1 |
| 14 | 1182907 | Пробка | 2 |
| 100 | 4715338 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
