Передний инсталл и ремове устройство (нижний стрела) — HITACHI ZX1000K-3

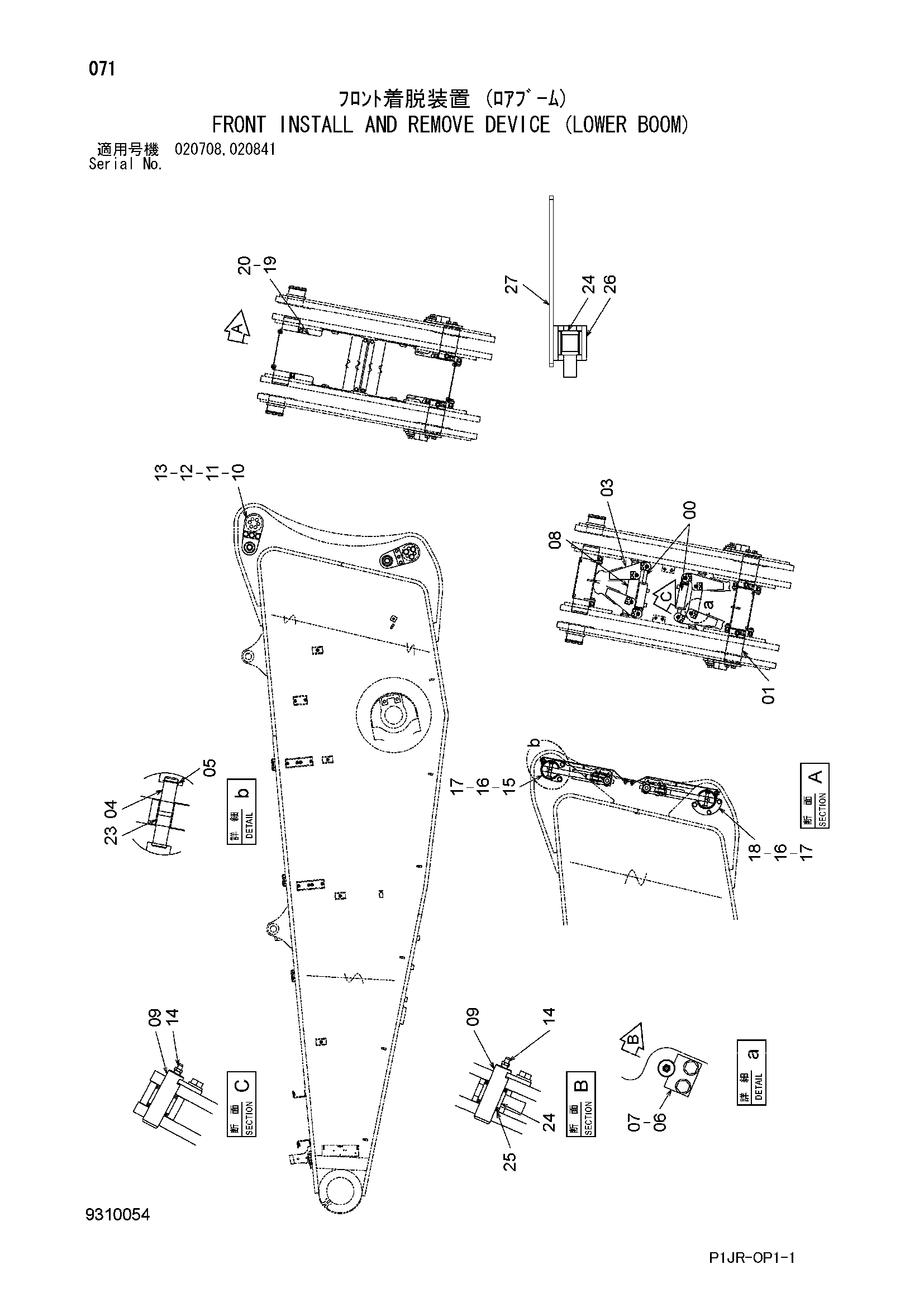

Заводская схема «Передний инсталл и ремове устройство (нижний стрела)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4670986 | Гидроцилиндр | 2 |
| 01 | 3118016 | Палец | 4 |
| 03 | 8120261 | Рычаг | 4 |
| 04 | 4709582 | Палец | 4 |
| 05 | 959500 | Стопорное кольцо | 4 |
| 06 | 4388385 | Пластина | 8 |
| 07 | J271020 | Болт с шайбой | 16 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 8120403 | Тяга | 2 |
| 09 | 4709255 | Палец | 8 |
| 10 | 8120404 | Ограничитель | 4 |
| 11 | 4709537 | Пластина | 4 |
| 12 | J922045 | Болт | 16 |
| 13 | J222020 | Шайба | 16 |
| 14 | J75481 | Пресс-маслёнка | 8 |
| 15 | 7058045 | Трубка | 1 |
| 16 | J901645 | Болт | 10 |
| 17 | A590116 | Плоская шайба | 10 |
| 18 | 7058044 | Трубка | 1 |
| 19 | 7058139 | Крышка | 2 |
| 20 | J271230 | Болт с шайбой | 8 |
| 20A | J901230 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 4710484 | Регулировочная шайба 2.0mm | 15 |
| 22 | 4080758 | Регулировочная шайба 1.0mm | 10 |
| 23 | 4075781 | Втулка | 8 |
| 24 | 4359442 | Втулка | 4 |
| 25 | 4359719 | Пылезащитное уплотнение | 8 |
| 26 | 4711256 | Фланец | 2 |
| 27 | 9772074 | Держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
