Лубриккате трубопроводы (10.3m верхний рукоять) — HITACHI ZX1000K-3

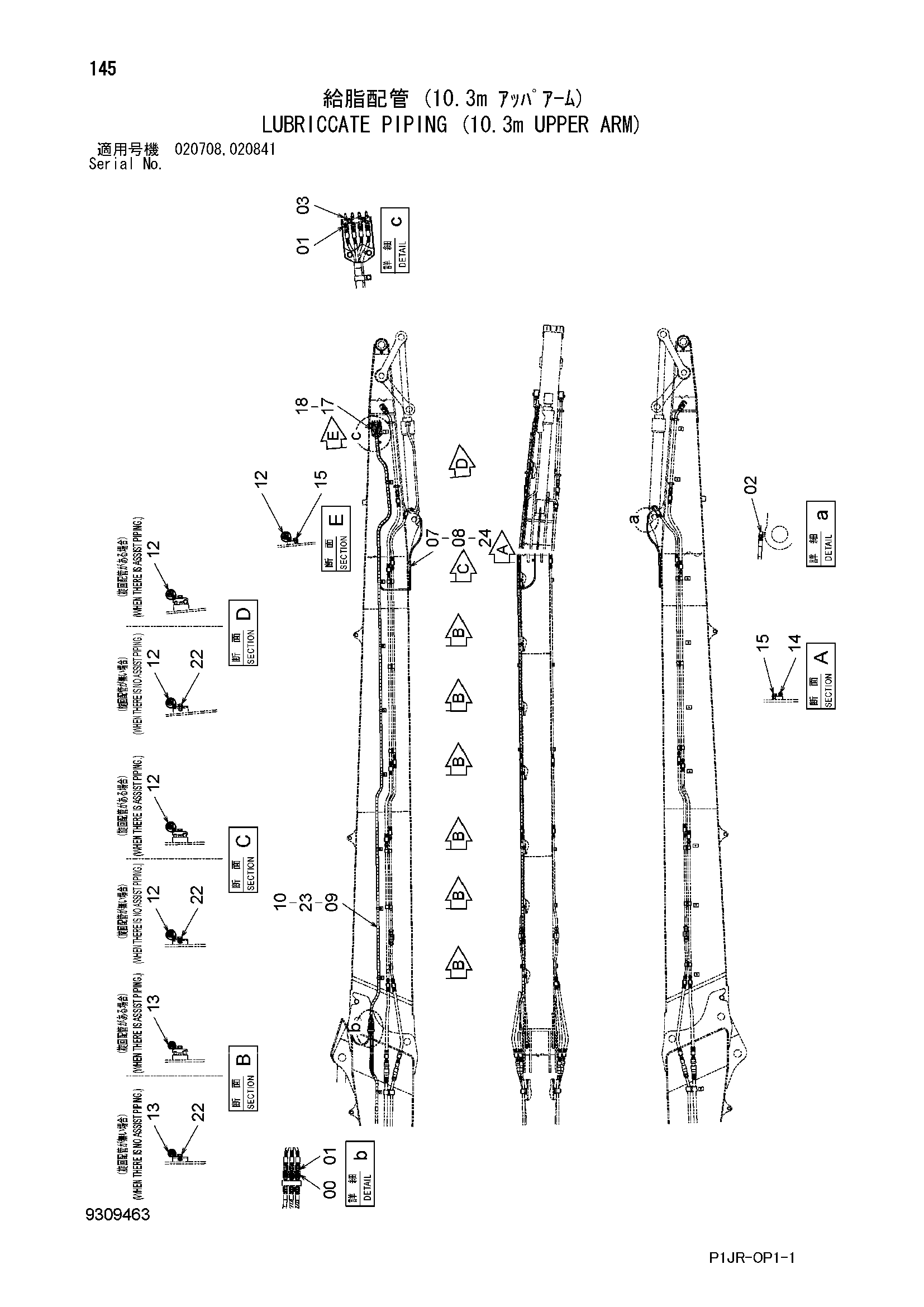

Заводская схема «Лубриккате трубопроводы (10.3m верхний рукоять)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4613333 | Самоуплотняющееся соединение | 3 |
| 01 | 4154651 | Адаптер | 7 |
| 02 | 4256211 | Угловой штуцер | 1 |
| 03 | 4066158 | Штуцер | 4 |
| 07 | 4487206 | Защитный кожух | 1 |
| 08 | 4605137 | Защитный кожух | 1 |
| 09 | 4487203 | Защитный кожух | 3 |
| 10 | 4327293 | Защитный кожух | 3 |
| 12 | 4193848 | Зажим | 3 |
| 13 | 4190264 | Зажим | 6 |
| 14 | 4190253 | Зажим | 1 |
| 15 | J271016 | Болт с шайбой | 2 |
| 15A | J901016 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 3098687 | Крышка | 1 |
| 18 | J271225 | Болт с шайбой | 4 |
| 18A | J901225 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 4121859 | Ленточный зажим | 10 |
| 22 | J271225 | Болт с шайбой | 8 |
| 22A | J901225 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4713883 | Шланг | 3 |
| 24 | 4628362 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
