Нижний стрела 4.9m — HITACHI ZX1000K-3

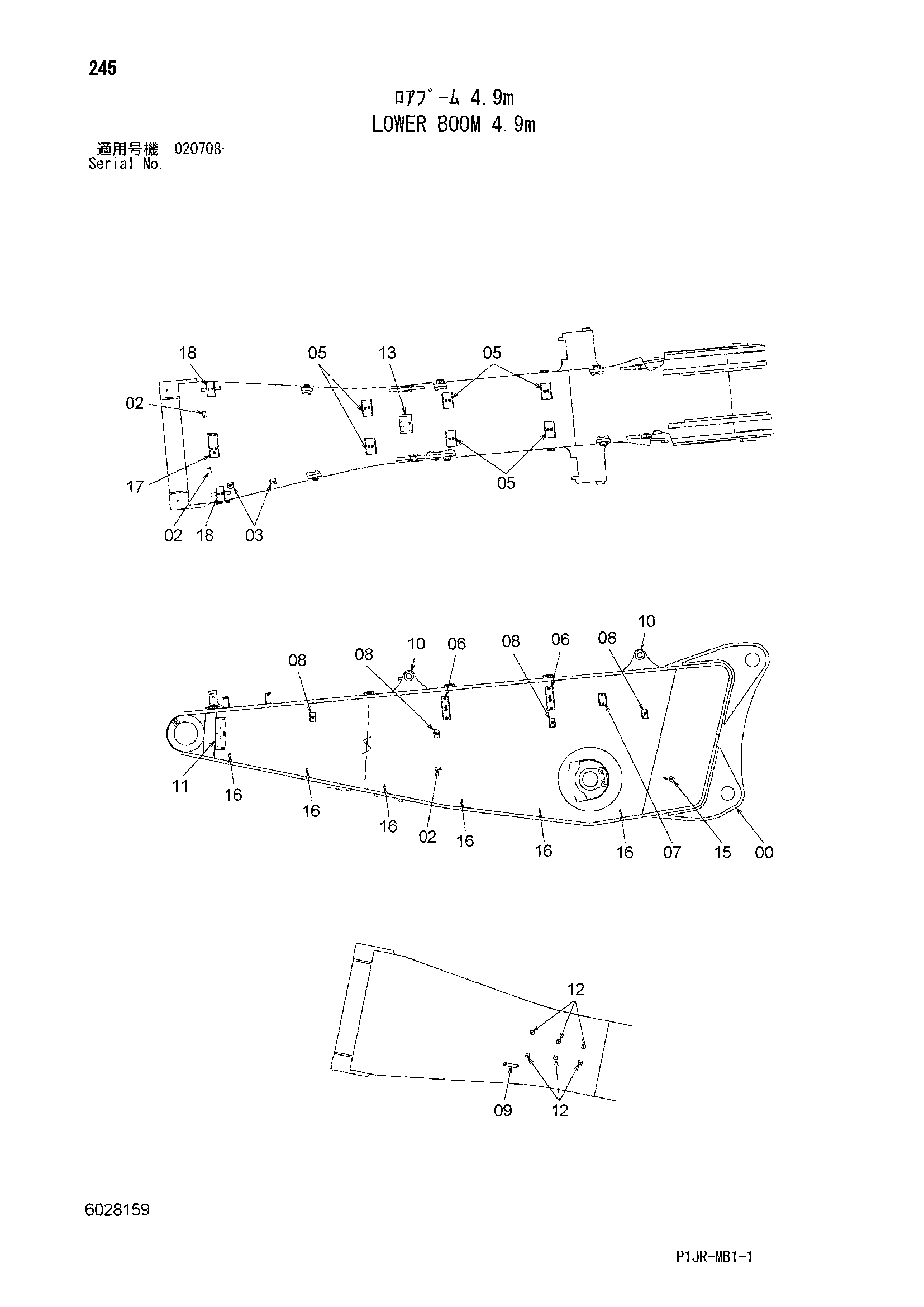

Заводская схема «Нижний стрела 4.9m» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 6028159 | Стрела нижний | 1 | |
| 02 | 4195689 | Седло винта | 3 |
| 03 | 9760678 | Кронштейн | 2 |
| 05 | 9739706 | Седло винта | 6 |
| 06 | 9768437 | Седло винта | 4 |
| 07 | 9761803 | Седло винта | 2 |
| 08 | 9749939 | Седло винта | 8 |
| 09 | 4209160 | Седло винта | 1 |
| 10 | 9760945 | Кронштейн | 4 |
| 11 | 8094458 | Кронштейн | 1 |
| 12 | 4186104 | Седло винта | 6 |
| 13 | 9762097 | Кронштейн | 1 |
| 15 | 4224632 | Седло винта | 2 |
| 16 | 434841 | Зажим WD. | 14 |
| 17 | 9765157 | Седло винта | 1 |
| 18 | 9764241 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
