Задний камера — HITACHI ZX1000K-3

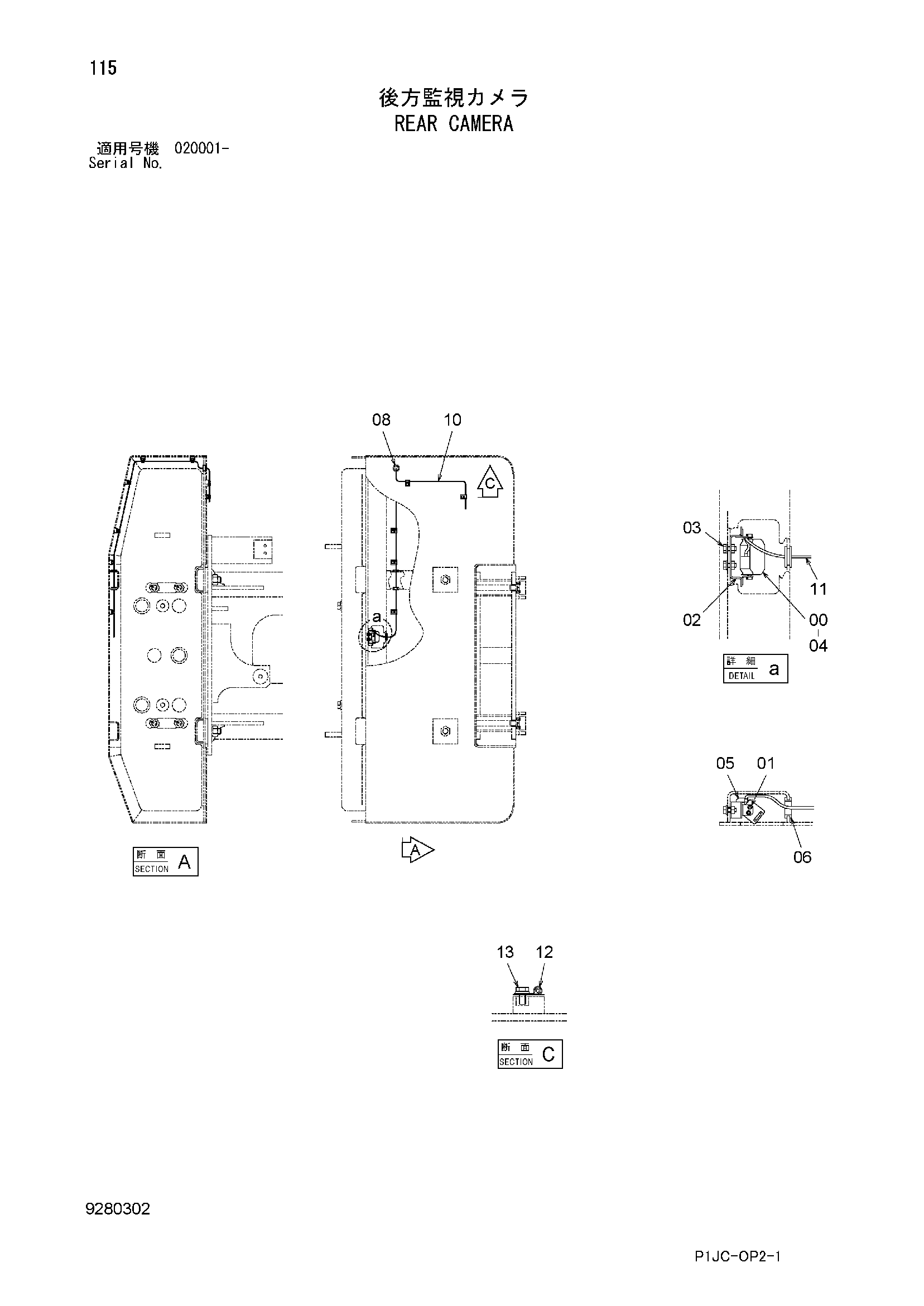

Заводская схема «Задний камера» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4642744 | Камера | 1 |
| 01 | J780610 | Болт с внутренним шестигранником | 4 |
| 02 | 8109109 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4055311 | Ленточный зажим | 1 |
| 05 | 4218657 | Зажим | 1 |
| 06 | 4312368 | Резиновая втулка | 1 |
| 08 | 4201749 | Резиновая втулка | 1 |
| 10 | 4673695 | Жгут проводов | 1 |
| 11 | 4655322 | Жгут проводов | 1 |
| 12 | 4190261 | Зажим | 8 |
| 13 | J271020 | Болт с шайбой | 8 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
