Гидроцилиндр рукояти — HITACHI ZX1000K-3

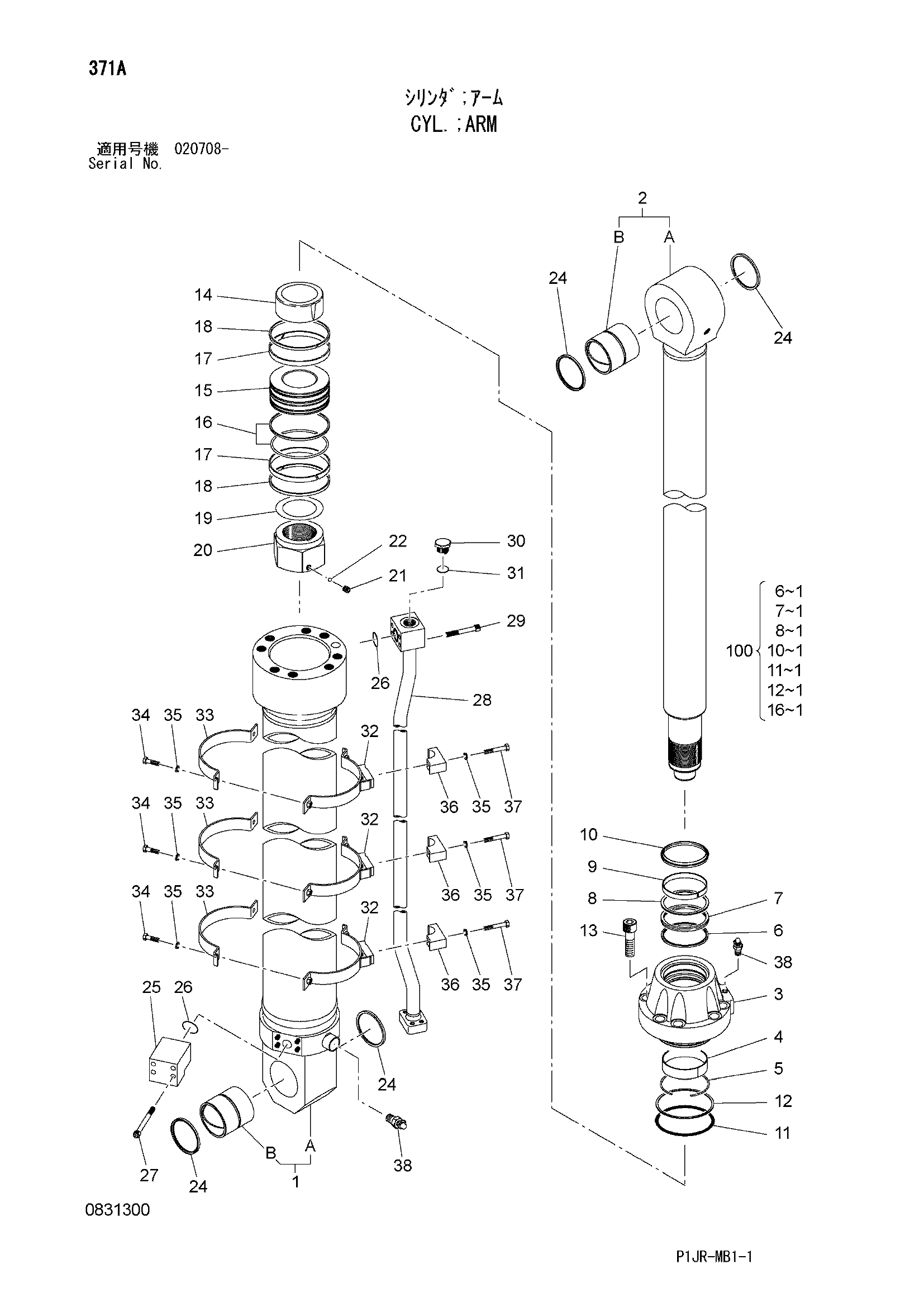

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4456466	Гидроцилиндр рукояти	1
1	0831301	Трубка гидроцилиндр.в сборе	1
1A	0831302	Труба гидроцилиндра	1
1B	0702701	Втулка	1
2	0831303	Шток поршня в сборе	1
2A	0831304	Шток поршня	1
2B	0702701	Втулка	1
3	0831305	Головка гидроцилиндр	1
4	0400204	Втулка	1
5	0171705	Стопорное кольцо	1
6	0400205	Кольцо	1
7	4105385	U-образная манжета	1
8	0242305	Опорное кольцо	1
9	0400408	Кольцо	1
10	4438827	Грязесъёмное кольцо	1
11	A811210	Уплотнительное кольцо	1
12	0831306	Опорное кольцо	1
13	0343305	Болт с внутренним шестигранником	8
14	0781704	Амортизирующий подшипник	1
15	0831307	Поршень	1
16	0242712	Уплотнительное кольцо	1
17	0831308	Направляющее кольцо	2
18	0242714	Кольцо	2
19	0400213	Регулировочная шайба	1
20	0781707	Гайка	1
21	0400215	Установочный винт	1
22	0400216	Стальной шарик	1
24	4205000	Пылезащитное уплотнение	4
25	0191612	Соединение	1
26	4069900	Уплотнительное кольцо	2
27	0191616	Болт с внутренним шестигранником	4
28	0831309	Трубка	1
29	0191916	Болт с внутренним шестигранником	4
30	0349308	Пробка	1
31	992444	Уплотнительное кольцо	1
32	0410306	Лента	3
33	0831310	Лента	3
34	0379919	Болт	6
35	A590914	Пружинная шайба	9
36	0379917	Хомут трубки	3
37	0379918	Болт	3
38	0643016	Воздушный клапан	2
100	4474521	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
