Трубопроводы системы смазки (3.6m адартер стрела) — HITACHI ZX1000K-3

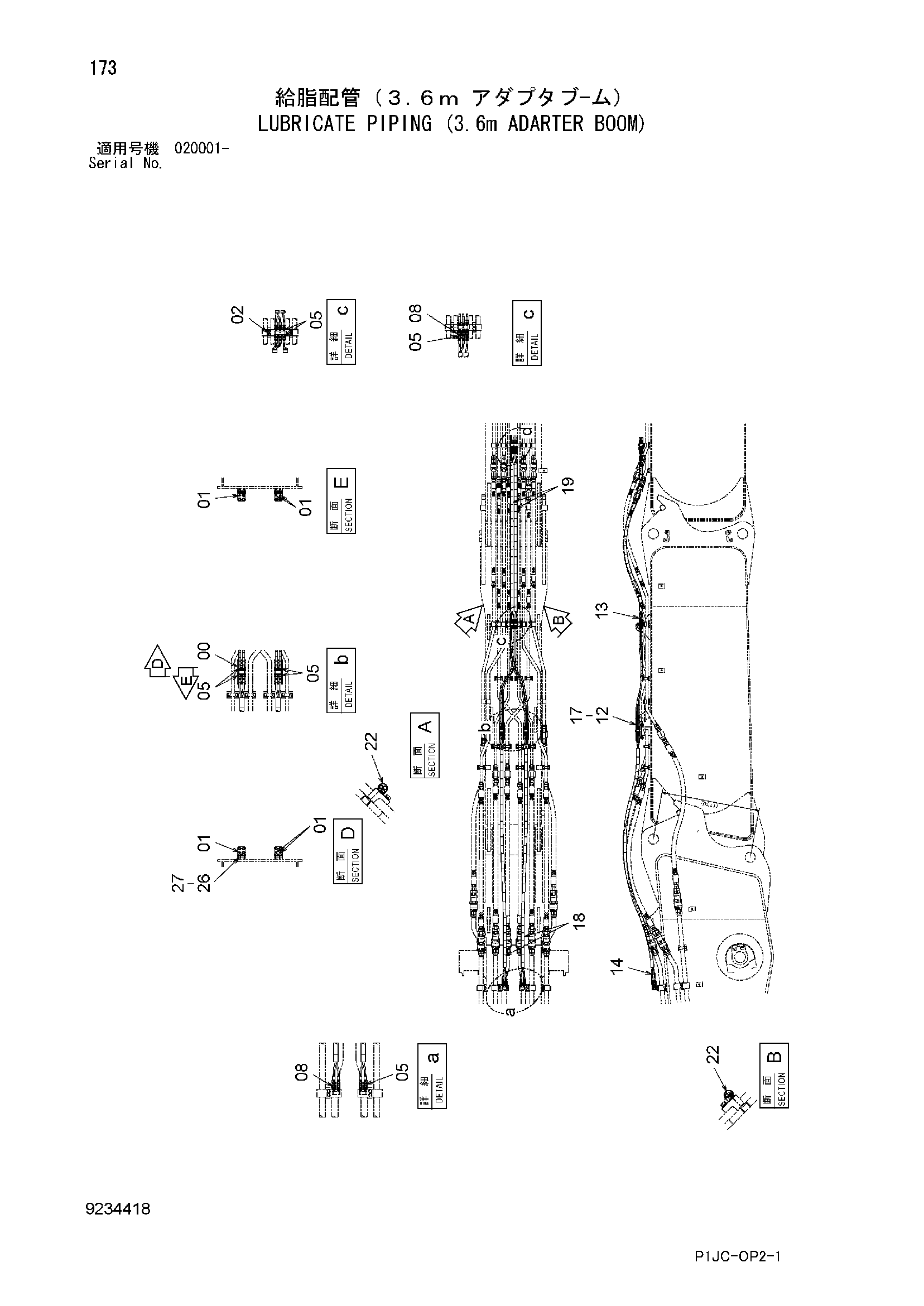

Заводская схема «Трубопроводы системы смазки (3.6m адартер стрела)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094527 | Блок | 2 |
| 01 | 94-2011 | Пробка | 6 |
| 02 | 9761798 | Блок | 1 |
| 05 | 4154651 | Адаптер | 30 |
| 08 | 4613333 | Самоуплотняющееся соединение | 10 |
| 12 | 4451090 | Шланг | 5 |
| 13 | 4488918 | Шланг | 5 |
| 14 | 4605049 | Шланг | 5 |
| 17 | 4613717 | Защитный кожух | 5 |
| 18 | 4487203 | Защитный кожух | 2 |
| 19 | 4487204 | Защитный кожух | 2 |
| 22 | 4190264 | Зажим | 2 |
| 26 | J901230 | Болт | 8 |
| 27 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
