Гидролинии хода (джакк-уп) — HITACHI ZX1000K-3

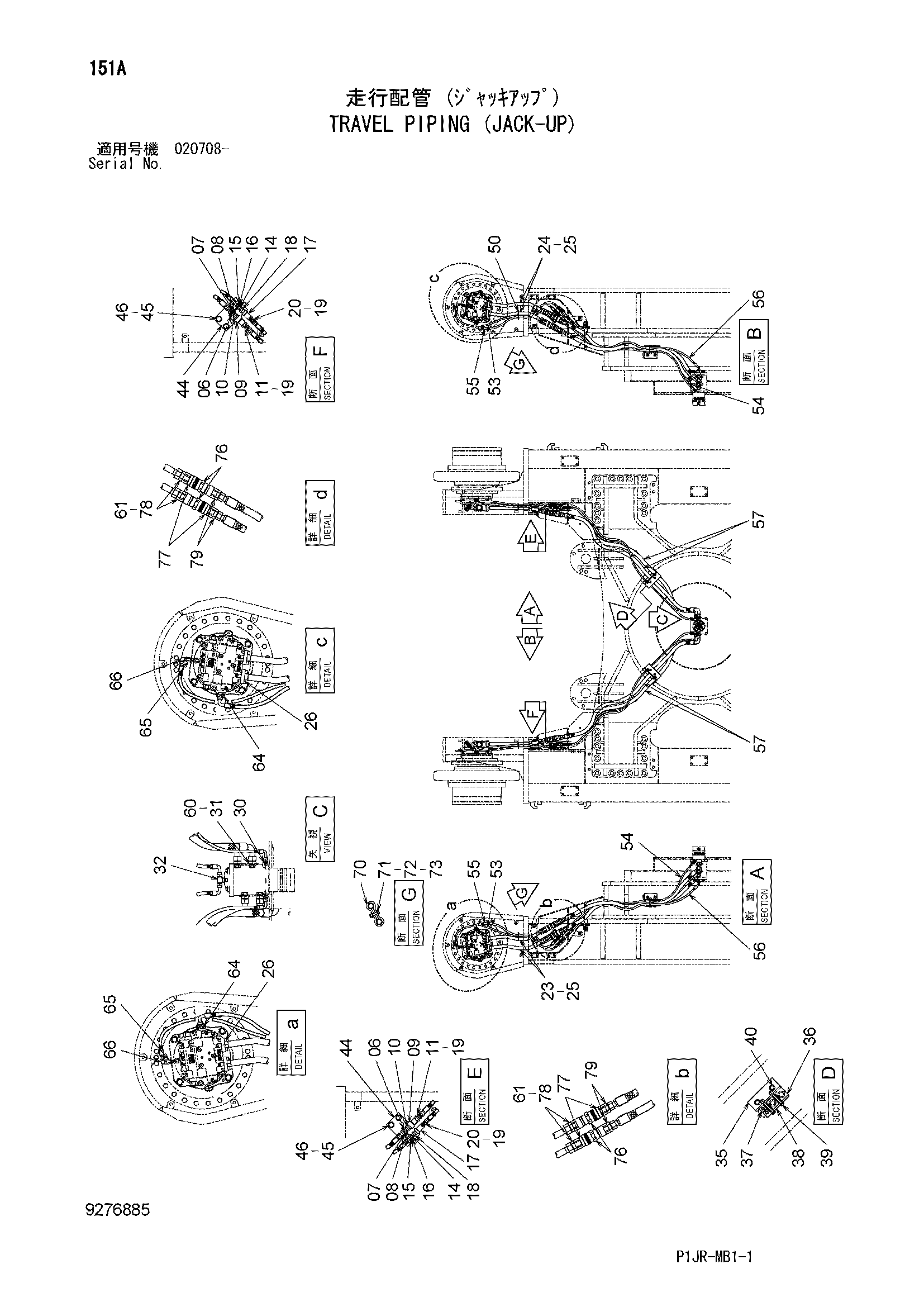

Заводская схема «Гидролинии хода (джакк-уп)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4361210 | Адаптер | 2 |
| 07 | 4316589 | Гайка | 2 |
| 08 | A590920 | Пружинная шайба | 2 |
| 09 | 4610234 | Самоуплотняющееся соединение | 2 |
| 09A | 4261752 | Колпачок | 1 |
| 10 | 4610235 | Самоуплотняющееся соединение | 2 |
| 11 | 4221287 | Адаптер | 2 |
| 14 | 4361209 | Адаптер | 2 |
| 15 | 4202531 | Гайка | 2 |
| 16 | A590914 | Пружинная шайба | 2 |
| 17 | 4022907 | Самоуплотняющееся соединение | 2 |
| 17A | 4072595 | Колпачок | 1 |
| 18 | 4022908 | Самоуплотняющееся соединение | 2 |
| 18A | 4072596 | Колпачок | 1 |
| 19 | 4044883 | Хомут | 4 |
| 20 | 4154652 | Адаптер | 2 |
| 23 | 8104517 | Трубка | 2 |
| 24 | 8104518 | Трубка | 2 |
| 25 | 966993 | Уплотнительное кольцо | 4 |
| 26 | M341236 | Болт с внутренним шестигранником | 16 |
| 30 | A852133 | Адаптер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A853188 | Адаптер | 4 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | A852544 | Тройник | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 8061456 | Кронштейн | 2 |
| 36 | 4339413 | Хомут шланга | 2 |
| 37 | 4267673 | Хомут шланга | 2 |
| 38 | 4268908 | Пластина | 2 |
| 39 | J271200 | Болт с шайбой | 4 |
| 39A | J901200 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | J281230 | Болт с шайбой | 4 |
| 40A | J901230 | Болт | 1 |
| 40B | 4249324 | Шайба | 1 |
| 44 | 9765952 | Кронштейн | 2 |
| 45 | J901635 | Болт | 4 |
| 46 | J222016 | Шайба | 8 |
| 50 | 4055312 | Ленточный зажим | 10 |
| 53 | 4652621 | Шланг | 2 |
| 54 | 4652622 | Шланг | 2 |
| 55 | 4652623 | Шланг | 2 |
| 56 | 4652624 | Шланг | 2 |
| 57 | 4652625 | Шланг | 4 |
| 60 | 4187328 | Уплотнительное кольцо | 8 |
| 61 | 4187329 | Уплотнительное кольцо | 4 |
| 64 | 4317612 | Адаптер | 2 |
| 64A | 4506424 | Уплотнительное кольцо | 1 |
| 65 | 4202564 | Адаптер | 2 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | A852323 | Угловой штуцер | 2 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 70 | 4653313 | Хомут трубки | 4 |
| 71 | J271245 | Болт с шайбой | 2 |
| 71A | J901245 | Болт | 1 |
| 71B | J222012 | Шайба | 1 |
| 72 | A590912 | Пружинная шайба | 2 |
| 73 | J950012 | Гайка | 2 |
| 76 | 4665540 | Самоуплотняющееся соединение | 4 |
| 77 | 4665541 | Самоуплотняющееся соединение | 4 |
| 78 | A853100 | Адаптер | 4 |
| 78A | 970860 | Уплотнительное кольцо | 1 |
| 79 | A853108 | Адаптер | 4 |
| 79A | 970860 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
