Палец оператионал трубопроводы (основной) — HITACHI ZX1000K-3

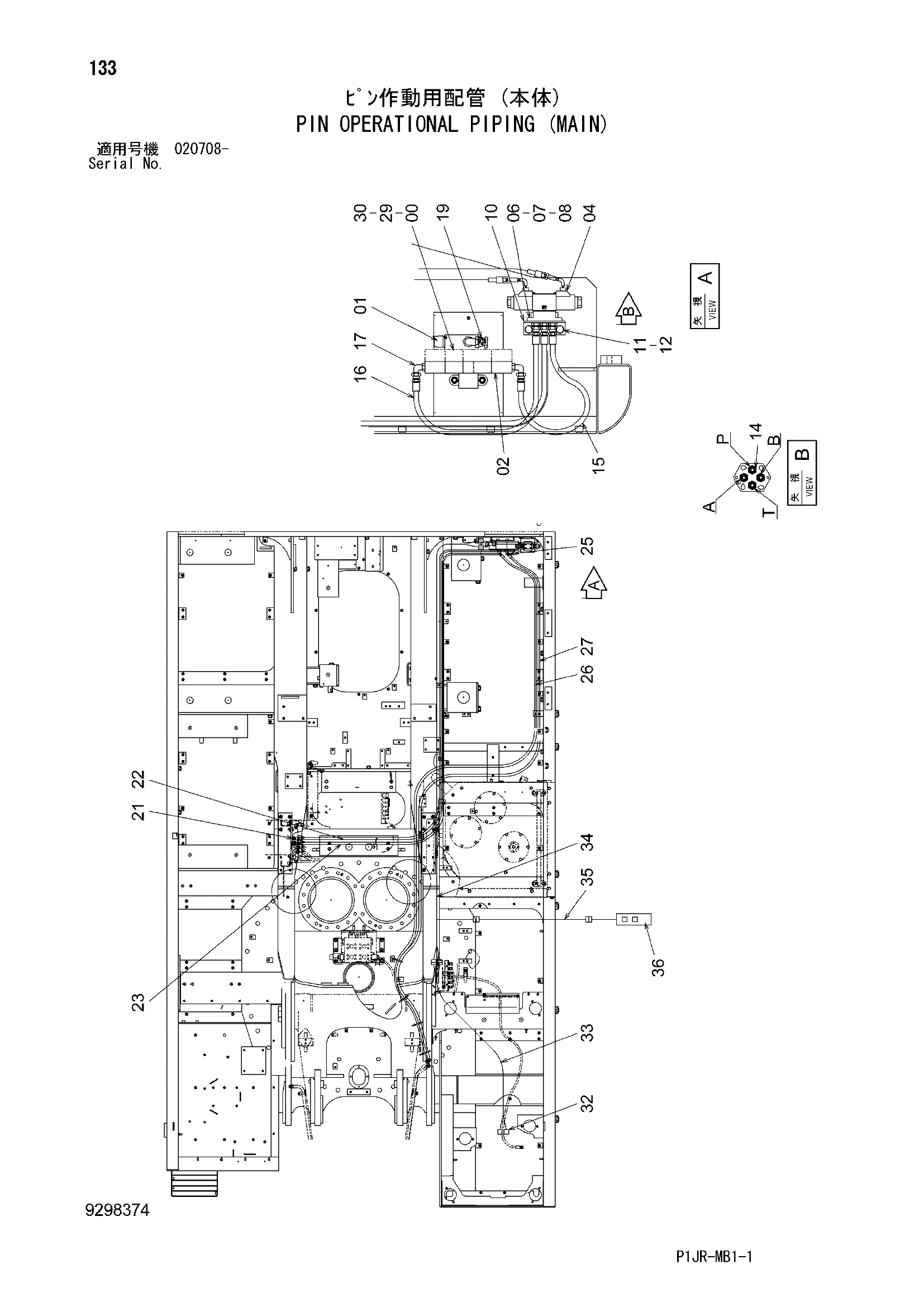

Заводская схема «Палец оператионал трубопроводы (основной)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4296753 | Гидрораспределитель | 1 |
| 01 | 4295463 | Предохранительный клапан | 2 |
| 02 | 4300496 | Гидрораспределитель | 1 |
| 04 | 4350150 | Электромагнитный клапан | 1 |
| 06 | J780625 | Болт с внутренним шестигранником | 2 |
| 07 | M500605 | Гайка | 2 |
| 08 | A590906 | Пружинная шайба | 2 |
| 10 | 4291461 | Кронштейн | 1 |
| 11 | J901220 | Болт | 2 |
| 12 | A590912 | Пружинная шайба | 2 |
| 14 | 4215650 | Адаптер | 4 |
| 15 | 4634369 | Шланг | 1 |
| 16 | 4644363 | Шланг | 1 |
| 17 | A852323 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | J271040 | Болт с шайбой | 3 |
| 19A | J901040 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | A852323 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4604888 | Шланг | 1 |
| 23 | 4604889 | Шланг | 1 |
| 25 | A852243 | Угловой штуцер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4707929 | Шланг | 1 |
| 27 | 4707930 | Шланг | 1 |
| 29 | A885004 | Пробка | 2 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | A885002 | Пробка | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4436534 | Реле | 2 |
| 33 | 3111956 | Жгут проводов | 1 |
| 34 | 3111955 | Жгут проводов | 1 |
| 35 | 4679509 | Жгут проводов | 1 |
| 36 | 4682665 | Выключатель подвесной | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
