Гидролинии рабочего оборудования (4.9m нижний стрела) — HITACHI ZX1000K-3

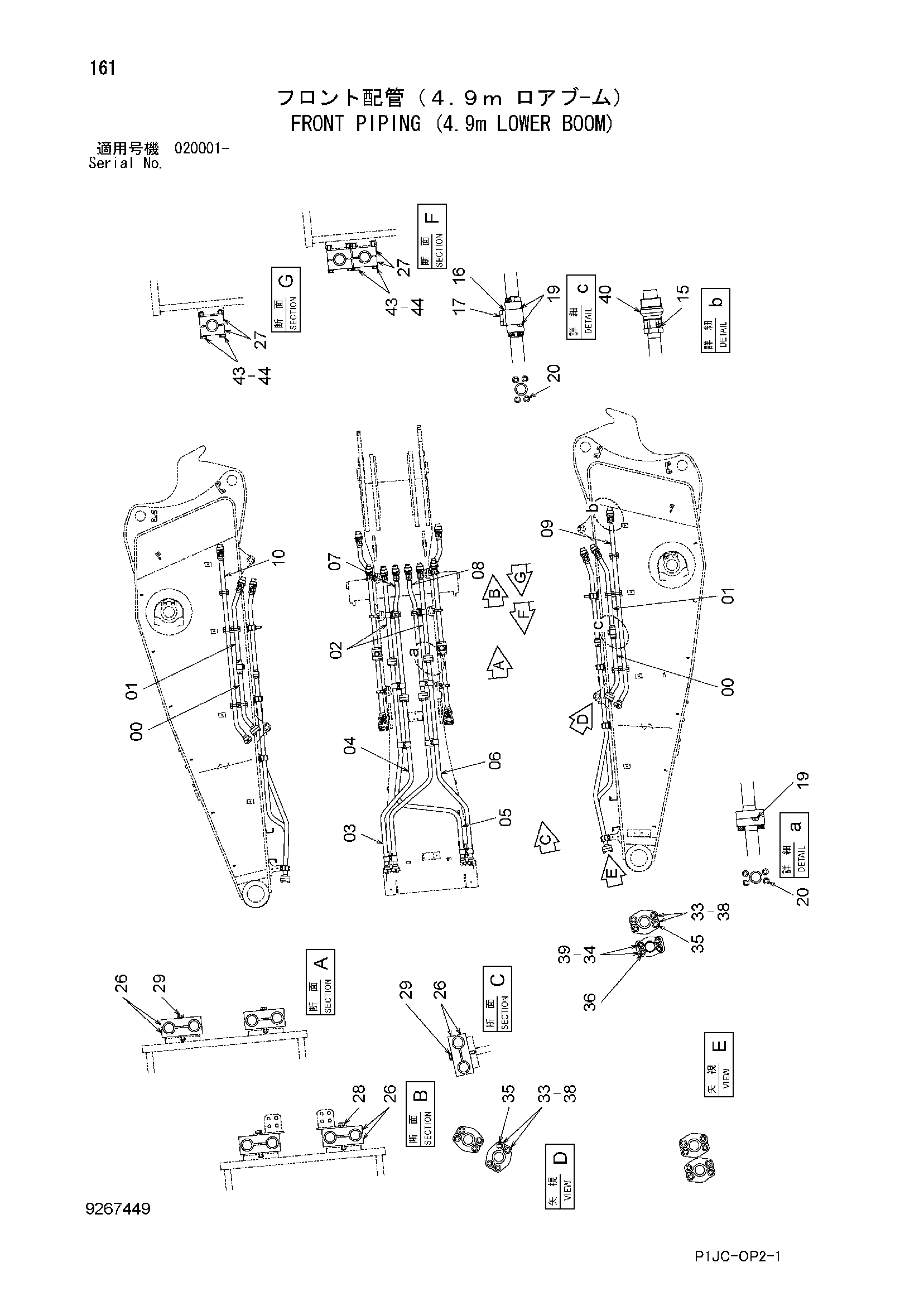

Заводская схема «Гидролинии рабочего оборудования (4.9m нижний стрела)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761765 | Трубка | 2 |
| 01 | 9761766 | Трубка | 2 |
| 02 | 8094417 | Трубка | 2 |
| 03 | 8111521 | Трубка | 1 |
| 04 | 8111522 | Трубка | 1 |
| 05 | 8111523 | Трубка | 1 |
| 06 | 8111524 | Трубка | 1 |
| 07 | 8094415 | Трубка | 1 |
| 08 | 8094416 | Трубка | 1 |
| 09 | 8094418 | Трубка | 1 |
| 10 | 8094419 | Трубка | 1 |
| 15 | 4037888 | Уплотнительное кольцо | 8 |
| 16 | 3100782 | Блок | 2 |
| 17 | 4154693 | Пробка | 2 |
| 17A | 970860 | Уплотнительное кольцо | 1 |
| 19 | 4510169 | Уплотнительное кольцо | 8 |
| 20 | M341650 | Болт с внутренним шестигранником | 32 |
| 26 | 4342772 | Хомут | 16 |
| 27 | 4342723 | Хомут трубки | 20 |
| 28 | J271200 | Болт с шайбой | 4 |
| 28A | J901200 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | J271295 | Болт с шайбой | 12 |
| 29A | J901295 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 33 | 4075854 | Разъёмный фланец | 14 |
| 34 | 4089703 | Разъёмный фланец | 2 |
| 35 | M341650 | Болт с внутренним шестигранником | 28 |
| 36 | M341445 | Болт с внутренним шестигранником | 4 |
| 38 | 4510169 | Уплотнительное кольцо | 7 |
| 39 | 4508805 | Уплотнительное кольцо | 1 |
| 40 | 4657113 | Самоуплотняющееся соединение | 8 |
| 43 | J901200 | Болт | 20 |
| 44 | A590112 | Плоская шайба | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
