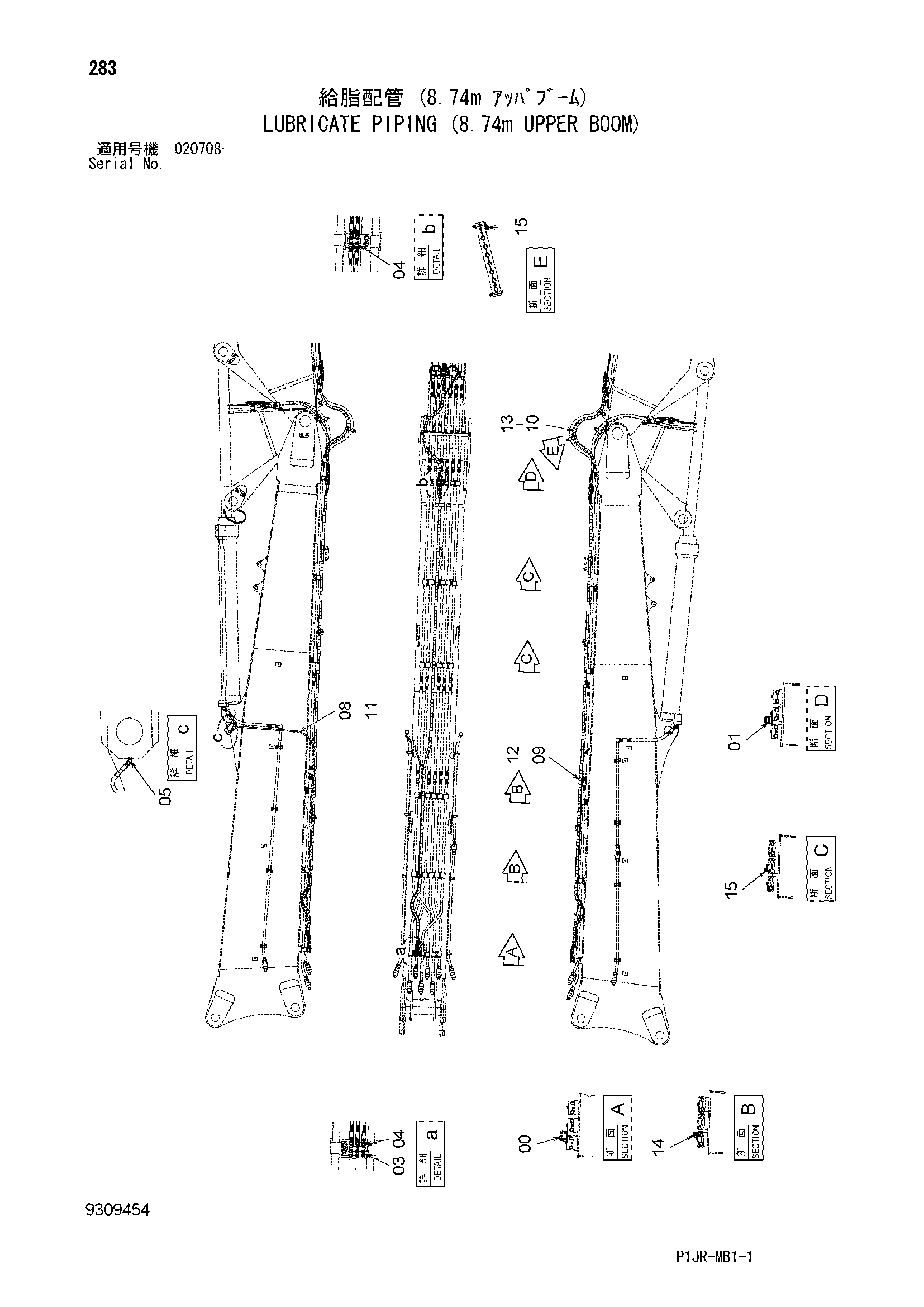

Трубопроводы системы смазки (8.74m верхний стрела) — HITACHI ZX1000K-3
Заводская схема «Трубопроводы системы смазки (8.74m верхний стрела)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9771663 | Блок | 1 |
| 01 | 9761799 | Блок | 1 |
| 03 | 4613332 | Самоуплотняющееся соединение | 5 |
| 04 | 4154651 | Адаптер | 13 |
| 05 | 4154655 | Угловой штуцер | 1 |
| 08 | 4245153 | Шланг | 1 |
| 09 | 4709502 | Шланг | 4 |
| 10 | 4269810 | Шланг | 4 |
| 11 | 4674681 | Защитный кожух | 2 |
| 12 | 4487203 | Защитный кожух | 2 |
| 13 | 4487205 | Защитный кожух | 1 |
| 14 | 4193848 | Зажим | 2 |
| 15 | 4190264 | Зажим | 2 |
| 16 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
