Гидролинии хода крышка — HITACHI ZX1000K-3

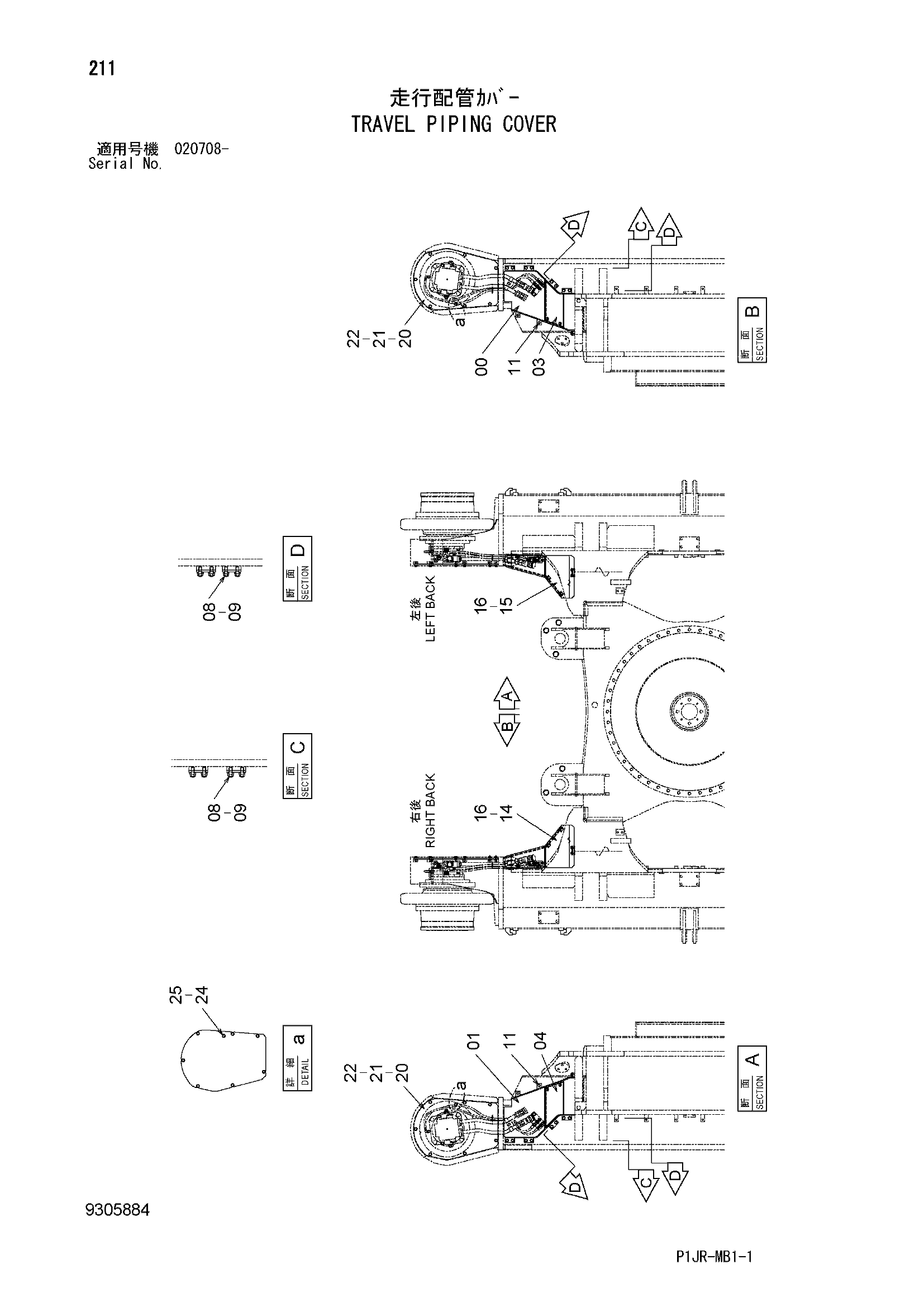

Заводская схема «Гидролинии хода крышка» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057533 | Крышка | 1 |
| 01 | 7057534 | Крышка | 1 |
| 03 | 7057535 | Крышка | 1 |
| 04 | 7057536 | Крышка | 1 |
| 08 | 4257968 | Болт башмак | 16 |
| 09 | J222016 | Шайба | 32 |
| 11 | J271230 | Болт с шайбой | 4 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 14 | 7057537 | Крышка | 1 |
| 15 | 7057538 | Крышка | 1 |
| 16 | J281230 | Болт с шайбой | 8 |
| 16A | J901230 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 20 | 3091205 | Крышка | 2 |
| 21 | 4257968 | Болт башмак | 14 |
| 22 | J222016 | Шайба | 14 |
| 24 | 4257968 | Болт башмак | 2 |
| 25 | J222016 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
