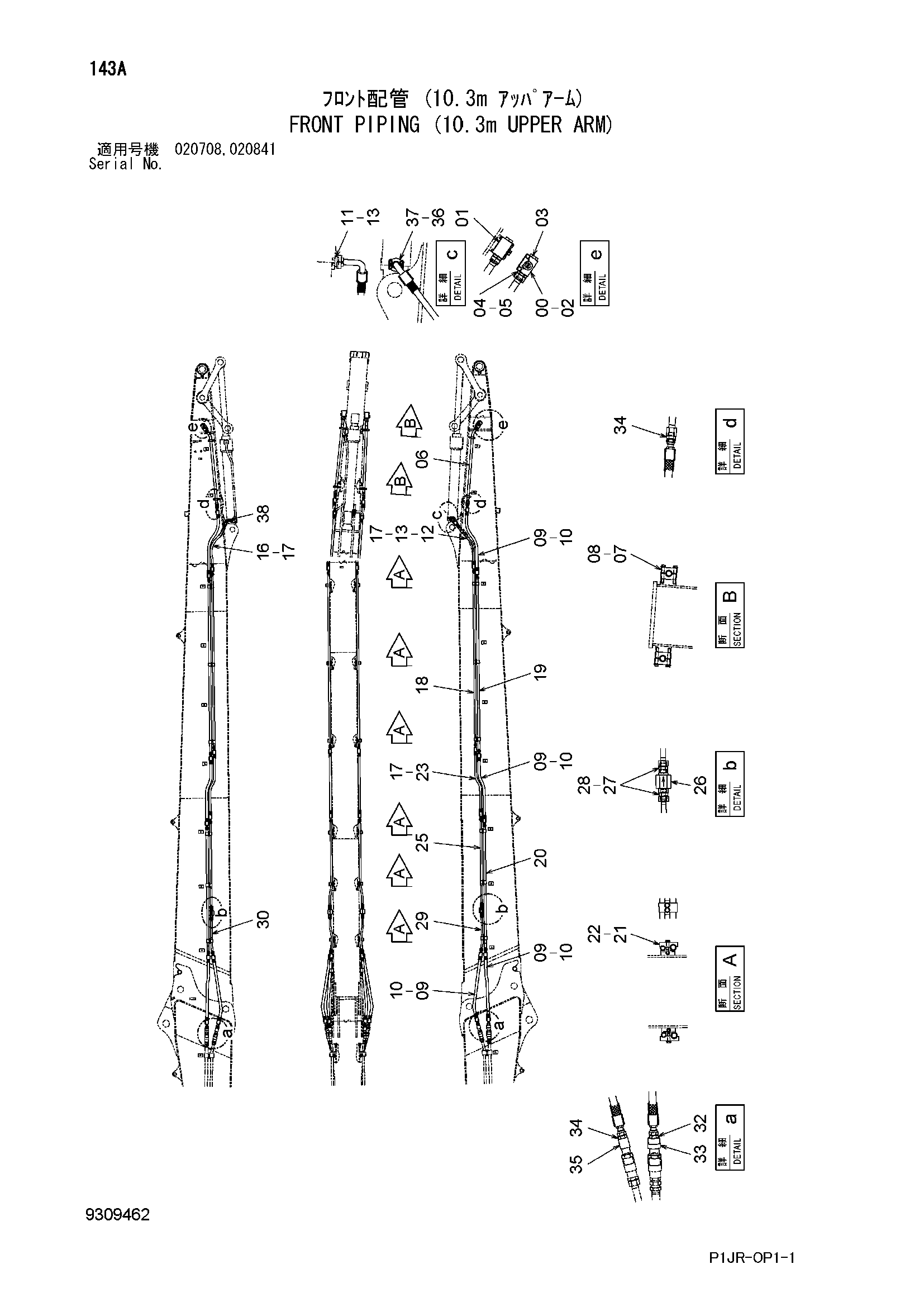

Гидролинии рабочего оборудования (10.3m верхний рукоять) — HITACHI ZX1000K-3

Заводская схема «Гидролинии рабочего оборудования (10.3m верхний рукоять)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4447675	Запорный клапан	2
01	4708806	Регулировочная шайба 1.0mm	5
02	J271080	Болт с шайбой	4
02A	J901080	Болт	1
02B	J222010	Шайба	1
03	4113926	Пробка	2
03A	4506429	Уплотнительное кольцо	1
04	4205196	Адаптер	2
04A	4506429	Уплотнительное кольцо	1
05	4187329	Уплотнительное кольцо	2
06	8094389	Трубка	2
07	4334363	Хомут трубки	8
08	J271290	Болт с шайбой	8
08A	J901290	Болт	1
08B	J222012	Шайба	1
09	4613481	Шланг	8
10	4187328	Уплотнительное кольцо	16
11	4709635	Проставка	1
12	4707886	Шланг	1
13	966993	Уплотнительное кольцо	2
16	4696998	Шланг	1
17	4187308	Уплотнительное кольцо	7
18	9761761	Трубка	2
19	9761762	Трубка	2
20	9771675	Трубка	2
21	4612394	Хомут трубки	12
22	J271270	Болт с шайбой	24
22A	J901270	Болт	1
22B	J222012	Шайба	1
23	4613482	Шланг	2
25	9771678	Трубка	2
26	9075046	Клапан замедленного возврата	2
27	A853188	Адаптер	4
27A	4506429	Уплотнительное кольцо	1
28	4187328	Уплотнительное кольцо	4
29	9771676	Трубка	1
30	9771677	Трубка	1
32	A853108	Адаптер	2
32A	970860	Уплотнительное кольцо	1
33	4665540	Самоуплотняющееся соединение	2
34	A853188	Адаптер	4
34A	4506429	Уплотнительное кольцо	1
35	4665538	Самоуплотняющееся соединение	2
36	J781250	Болт с внутренним шестигранником	4
37	4085560	Разъёмный фланец	2
38	A853166	Адаптер	1
38A	4506424	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
