Шланг защита от разрыва клапан трубопроводы (стрела гидроцилиндр.)(1) — HITACHI ZX1000K-3

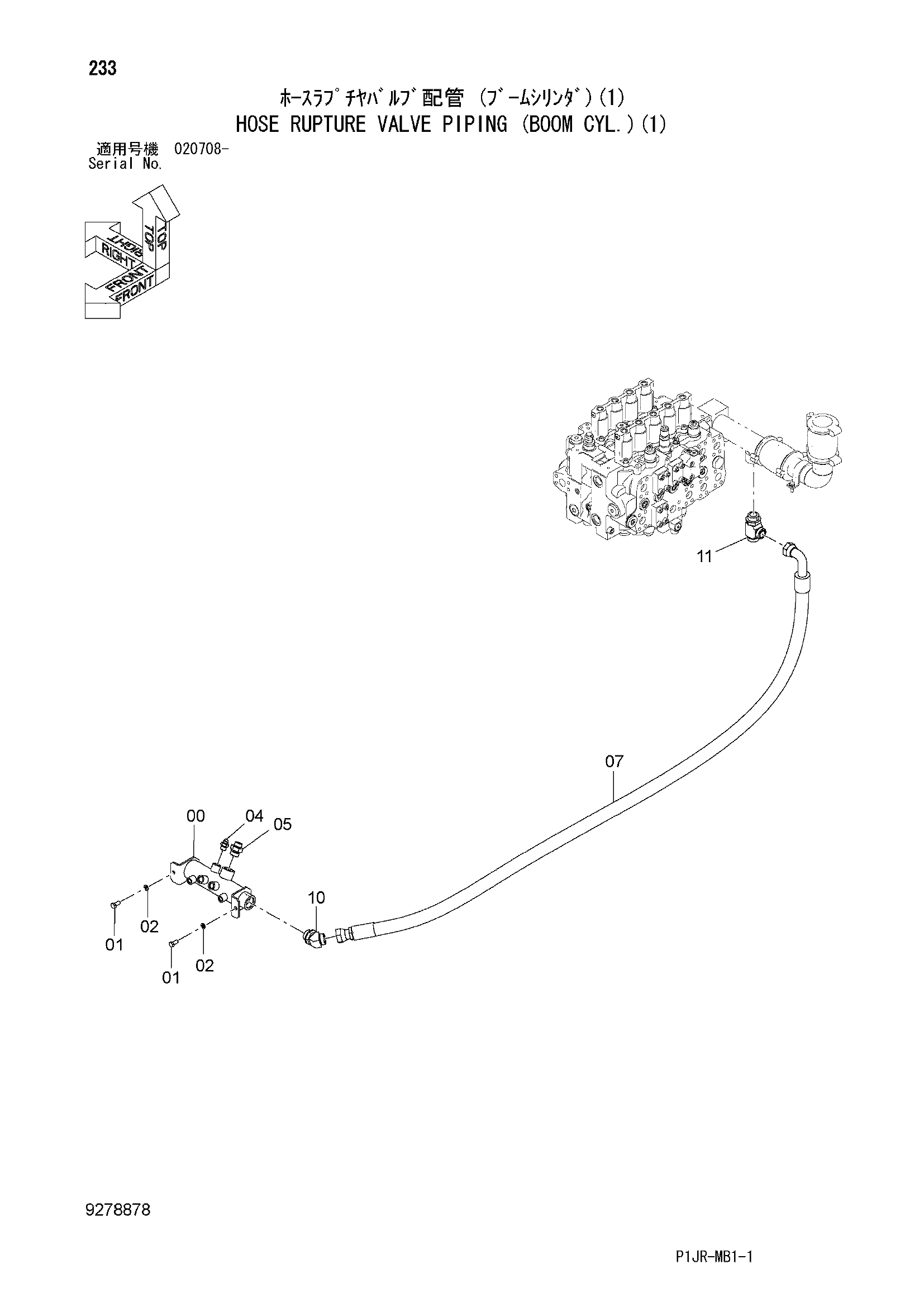

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела гидроцилиндр.)(1)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109533 | Коллектор | 1 |
| 01 | J901225 | Болт | 2 |
| 02 | A590912 | Пружинная шайба | 2 |
| 04 | A852144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A853186 | Адаптер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4671715 | Шланг | 1 |
| 08 | 4187329 | Уплотнительное кольцо | 2 |
| 10 | A853200 | Угловой штуцер | 1 |
| 10A | 970860 | Уплотнительное кольцо | 1 |
| 11 | A853400 | Тройник | 1 |
| 11A | 970860 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
