Хигх-прессуре трубопроводы (2) — HITACHI ZX1000K-3

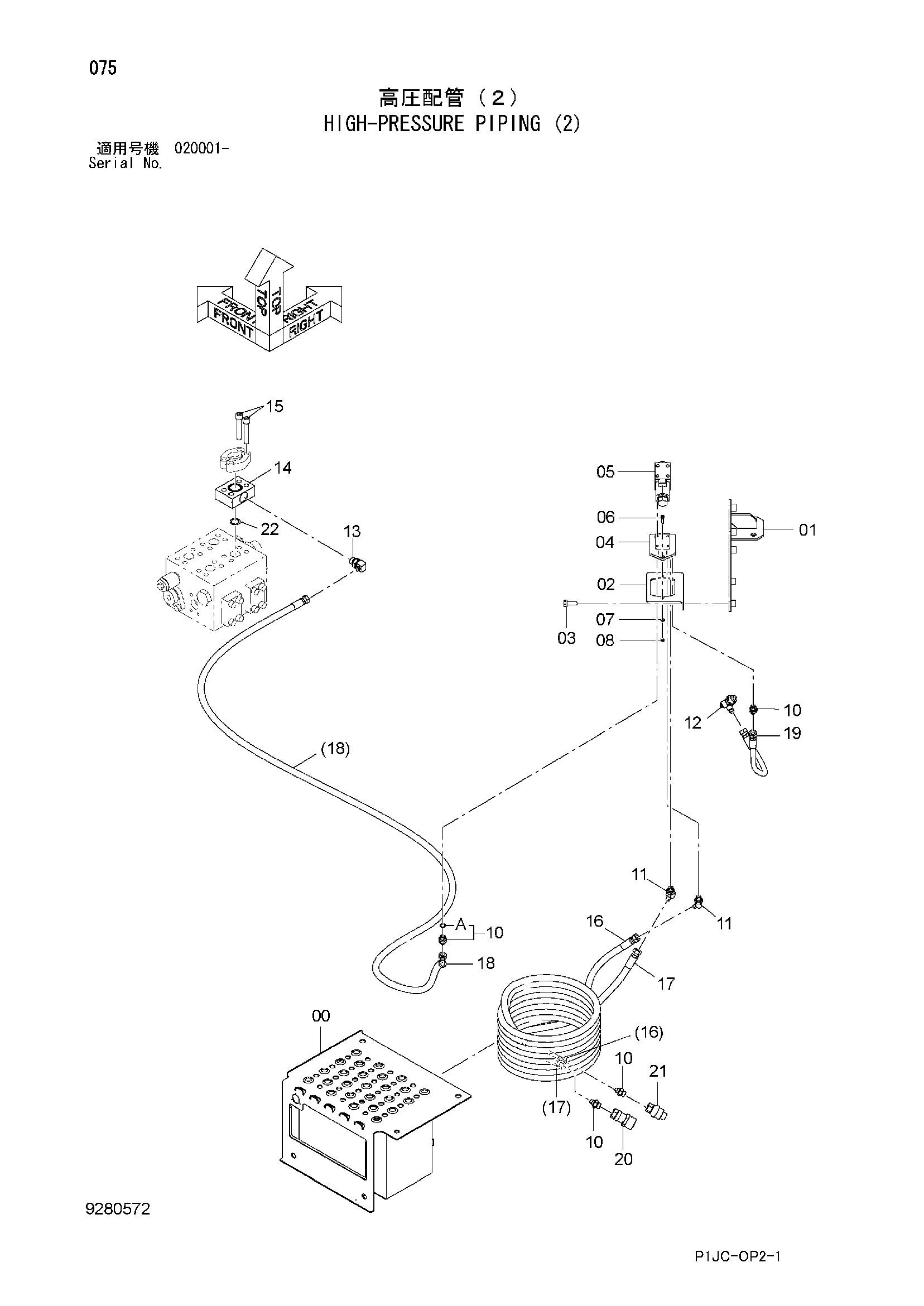

Заводская схема «Хигх-прессуре трубопроводы (2)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025703 | Ступень | 1 |
| 01 | 7053355 | Кронштейн | 1 |
| 02 | 4291461 | Кронштейн | 1 |
| 03 | J271035 | Болт с шайбой | 2 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4465103 | Пластина клапан | 1 |
| 05 | 4465119 | Электромагнитный клапан | 1 |
| 06 | J780625 | Болт с внутренним шестигранником | 2 |
| 07 | A590906 | Пружинная шайба | 2 |
| 08 | M500605 | Гайка | 2 |
| 10 | A852133 | Адаптер | 4 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852233 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4303003 | Тройник | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852343 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 3101905 | Фланец | 1 |
| 15 | M341480 | Болт с внутренним шестигранником | 4 |
| 16 | 4627817 | Шланг | 1 |
| 17 | 4627818 | Шланг | 1 |
| 18 | 4369451 | Шланг | 1 |
| 19 | 4613763 | Шланг | 1 |
| 20 | 4618045 | Самоуплотняющееся соединение | 1 |
| 21 | 4618046 | Самоуплотняющееся соединение | 1 |
| 22 | 4508805 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
