Дополнительный насос детали — HITACHI ZX1000K-3

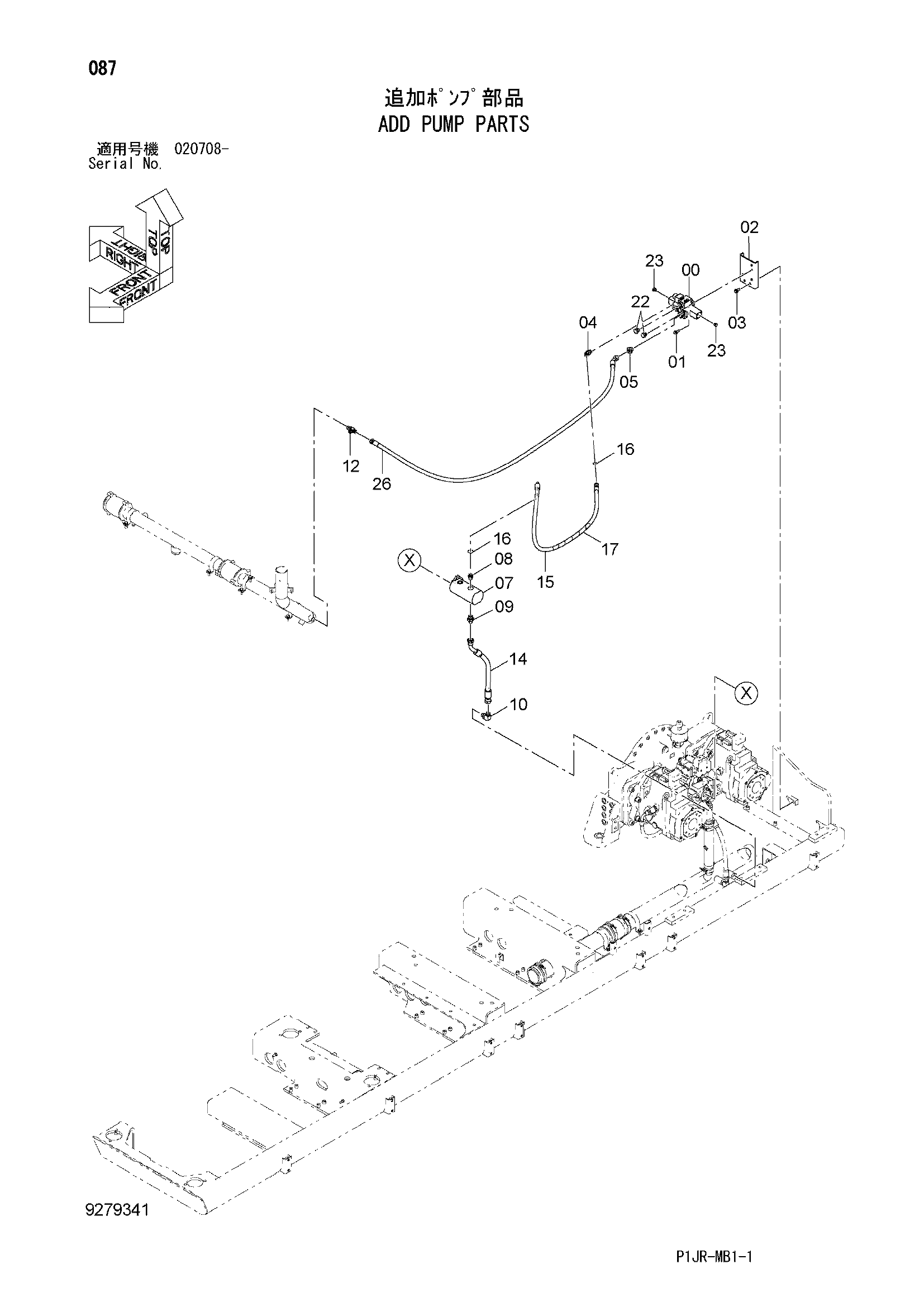

Заводская схема «Дополнительный насос детали» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4297173 | Гидрораспределитель | 1 |
| 01 | J271035 | Болт с шайбой | 3 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 9755390 | Кронштейн | 1 |
| 03 | J271230 | Болт с шайбой | 2 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | A853244 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4279302 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 9218031 | Шестерённый насос | 1 |
| 08 | A853144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852166 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A852366 | Угловой штуцер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A852444 | Тройник | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4640654 | Шланг | 1 |
| 15 | 4626601 | Шланг | 1 |
| 16 | 4138938 | Уплотнительное кольцо | 2 |
| 17 | 4446406 | Защитный кожух | 2 |
| 22 | A885004 | Пробка | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A885002 | Пробка | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4675016 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
