Гидролинии рабочего оборудования (4.2m нижний рукоять) — HITACHI ZX1000K-3

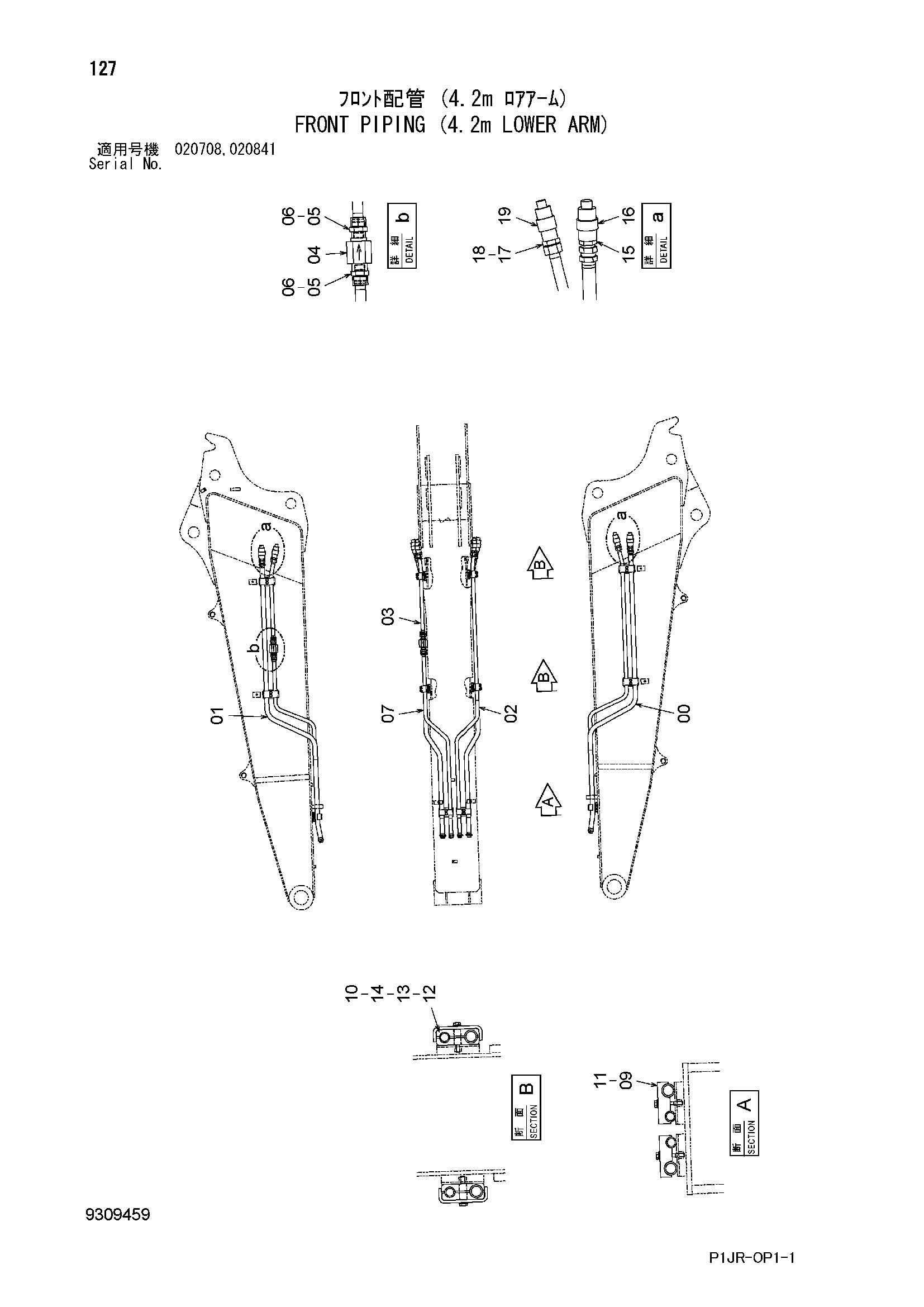

Заводская схема «Гидролинии рабочего оборудования (4.2m нижний рукоять)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8119647 | Трубка | 1 |
| 01 | 8119648 | Трубка | 1 |
| 02 | 8119649 | Трубка | 1 |
| 03 | 9771674 | Трубка | 1 |
| 04 | 9075046 | Клапан замедленного возврата | 1 |
| 05 | A853180 | Адаптер | 2 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4187329 | Уплотнительное кольцо | 2 |
| 07 | 8119650 | Трубка | 1 |
| 09 | 4249565 | Хомут трубки | 2 |
| 10 | J271290 | Болт с шайбой | 12 |
| 10A | J901290 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271285 | Болт с шайбой | 4 |
| 11A | J901285 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4304482 | Кланп | 8 |
| 13 | 4304481 | Хомут трубки | 4 |
| 14 | 4304539 | Проставка | 8 |
| 15 | 4042035 | Адаптер | 2 |
| 15A | 970860 | Уплотнительное кольцо | 1 |
| 16 | 4665541 | Самоуплотняющееся соединение | 2 |
| 17 | A853180 | Адаптер | 2 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4187329 | Уплотнительное кольцо | 2 |
| 19 | 4665539 | Самоуплотняющееся соединение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
