Поворот трубопроводы (6.0m верхний стрела)(R: 1-трубка, L: 2-пипес) — HITACHI ZX1000K-3

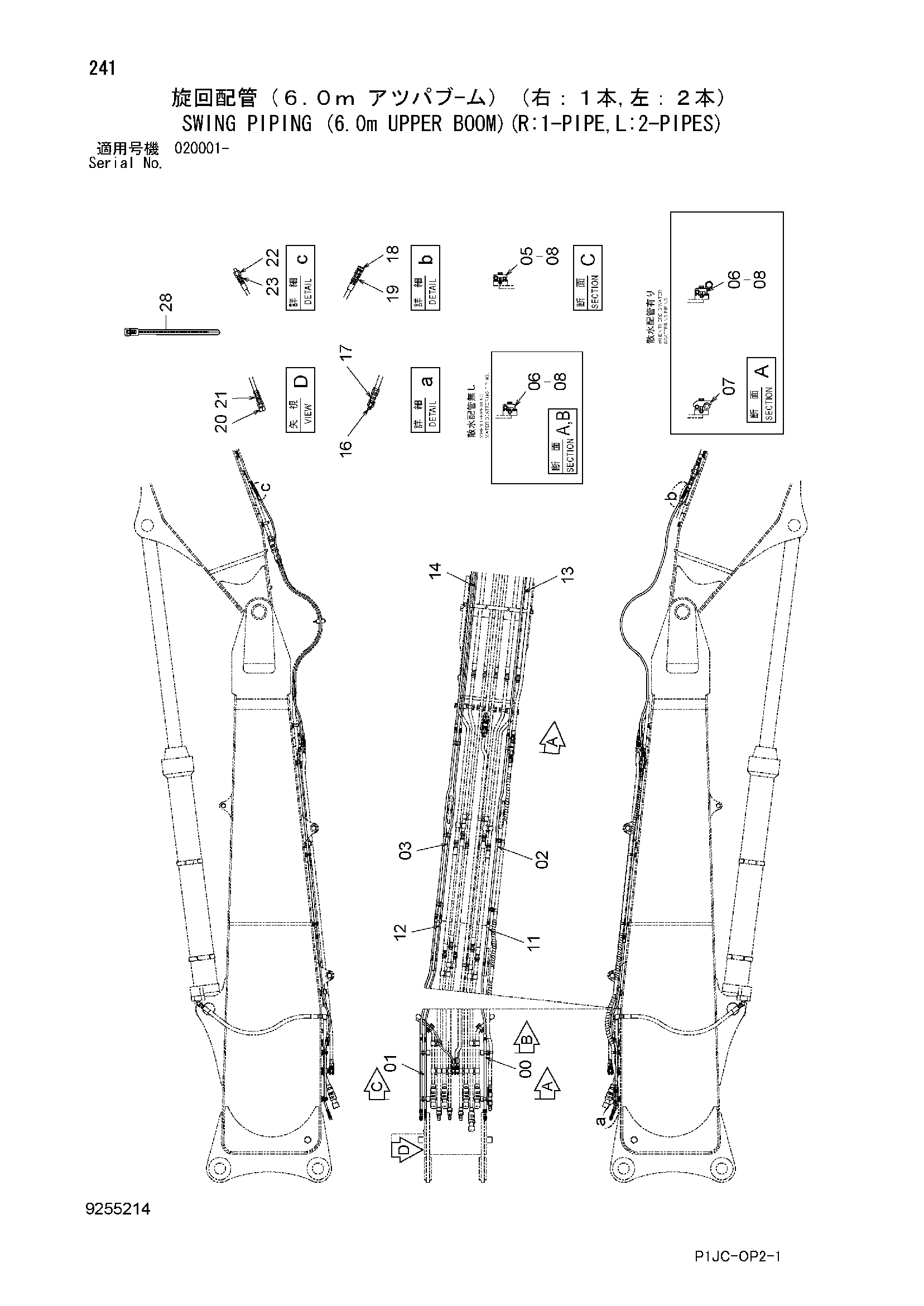

Заводская схема «Поворот трубопроводы (6.0m верхний стрела)(R: 1-трубка, L: 2-пипес)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9765056 | Трубка | 2 |
| 01 | 9765057 | Трубка | 1 |
| 02 | 9765058 | Трубка | 2 |
| 03 | 9765059 | Трубка | 1 |
| 05 | 4202559 | Хомут трубки | 5 |
| 06 | 4190125 | Хомут трубки | 5 |
| 07 | 4628783 | Хомут трубки | 2 |
| 08 | J271255 | Болт с шайбой | 10 |
| 08A | J901255 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 4305267 | Шланг | 2 |
| 12 | 4305231 | Шланг | 1 |
| 13 | 4305288 | Шланг | 2 |
| 14 | 4305247 | Шланг | 1 |
| 16 | 4166110 | Самоуплотняющееся соединение | 2 |
| 17 | 94-1703 | Адаптер | 2 |
| 18 | 4166235 | Самоуплотняющееся соединение | 2 |
| 19 | 4221287 | Адаптер | 2 |
| 20 | 4166236 | Самоуплотняющееся соединение | 1 |
| 21 | 4215477 | Адаптер | 1 |
| 22 | 4166109 | Самоуплотняющееся соединение | 1 |
| 23 | 4154652 | Адаптер | 1 |
| 28 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
