Гусеница боковой рама — HITACHI ZX1000K-3

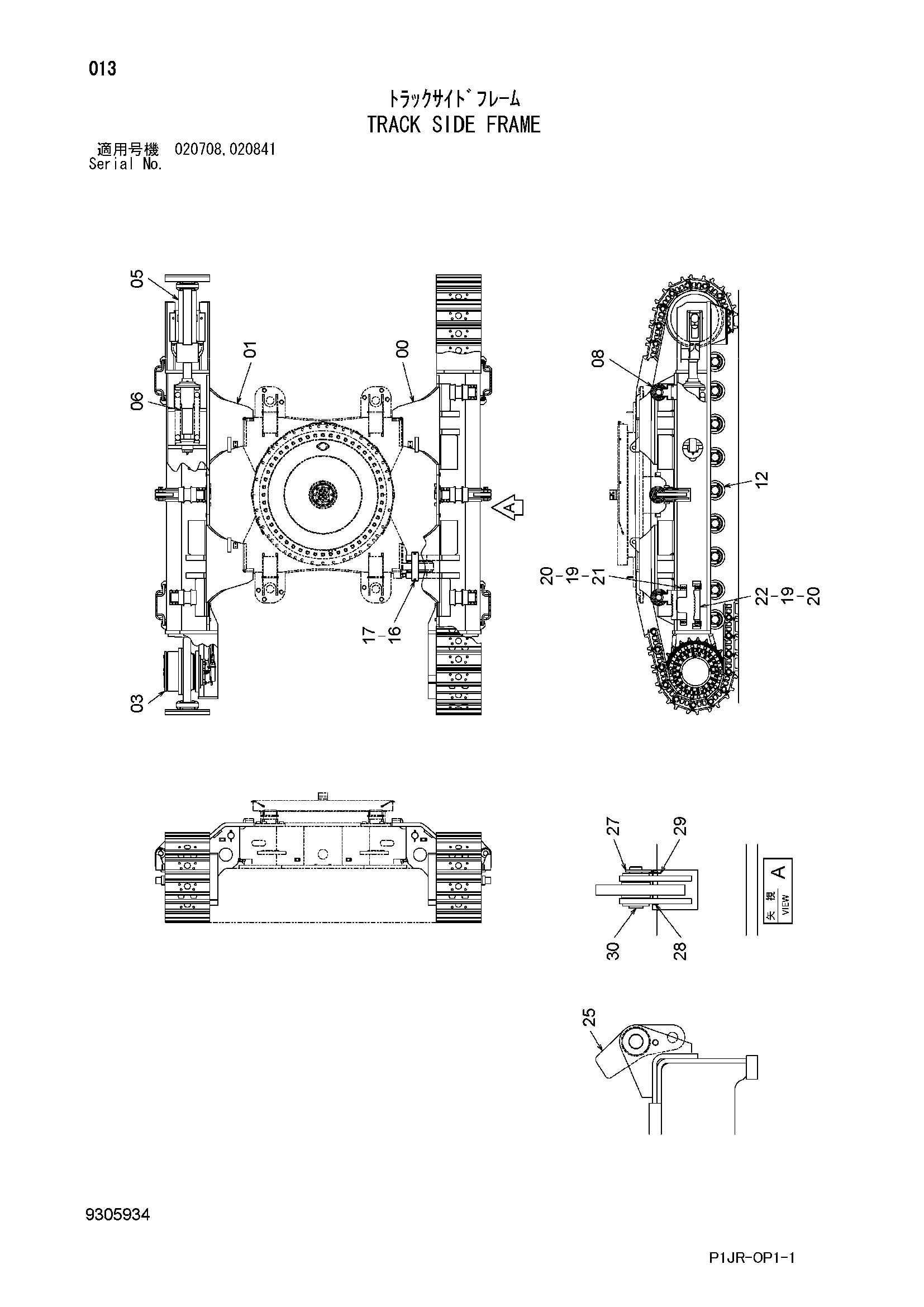

Заводская схема «Гусеница боковой рама» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4637685 | Направляющее колесо | 2 |
| 06 | 9184673 | Механизм натяжения | 2 |
| 08 | 4638433 | Каток верхний | 6 |
| 12 | 4473720 | Каток нижний | 18 |
| 16 | 4703681 | Палец | 4 |
| 17 | A761302 | Шплинт | 8 |
| 19 | J901650 | Болт | 32 |
| 20 | J222016 | Шайба | 32 |
| 21 | 8101295 | Ступень | 4 |
| 22 | 8068378 | Ступень | 4 |
| 25 | 9771647 | Тяга | 2 |
| 27 | A761000 | Шплинт | 2 |
| 28 | 4616165 | Палец | 2 |
| 29 | 4077248 | Стопорный палец | 2 |
| 30 | 4616164 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
