Трубопроводы системы смазки (верхний рукоять)(монстер) — HITACHI ZX1000K-3

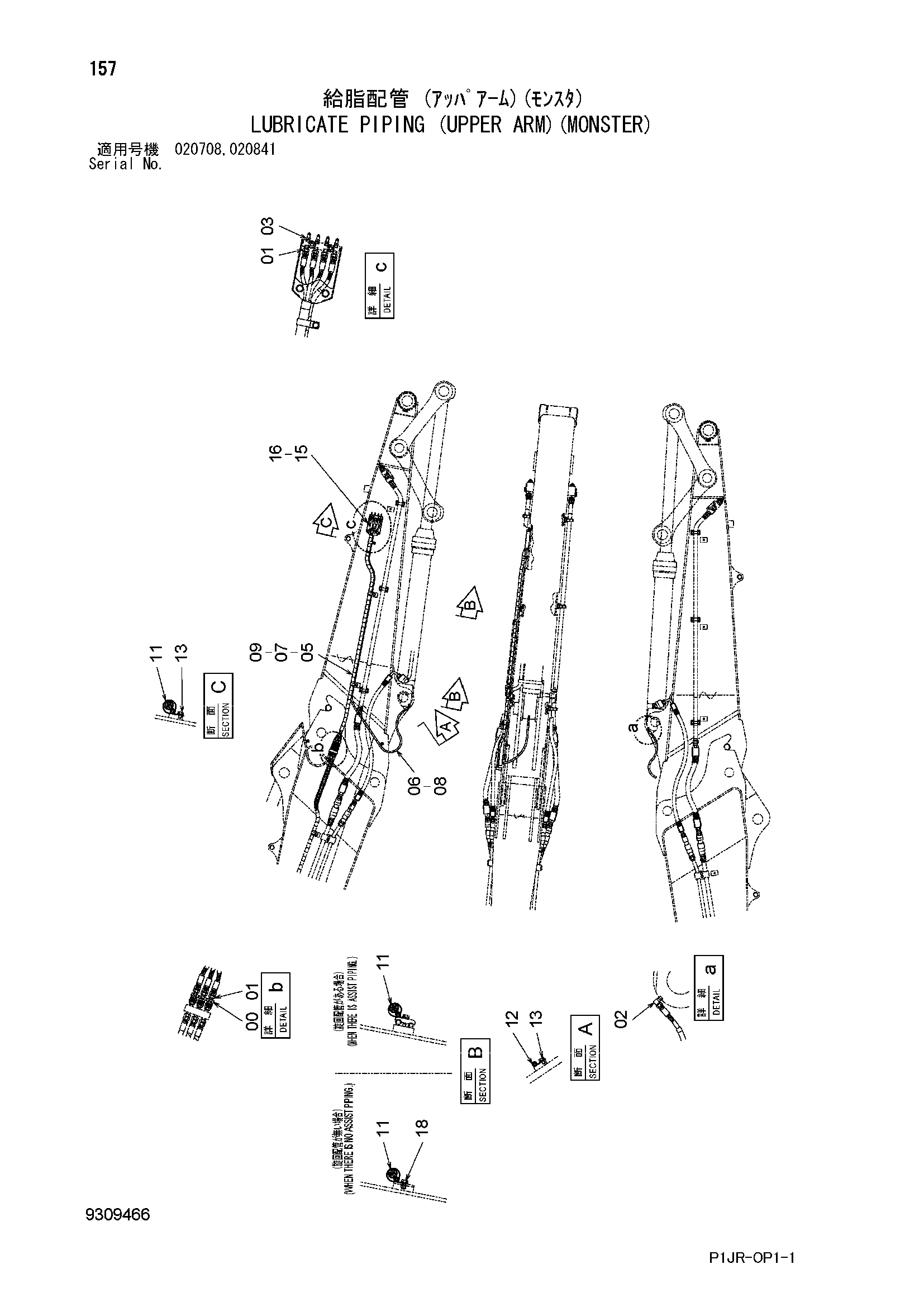

Заводская схема «Трубопроводы системы смазки (верхний рукоять)(монстер)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4613333 | Самоуплотняющееся соединение | 3 |
| 01 | 4154651 | Адаптер | 7 |
| 02 | 4154656 | Угловой штуцер | 1 |
| 03 | 4066158 | Штуцер | 4 |
| 05 | 4468010 | Шланг | 3 |
| 06 | 4647856 | Шланг | 1 |
| 07 | 4482857 | Защитный кожух | 1 |
| 08 | 4690274 | Защитный кожух | 1 |
| 09 | 4327293 | Защитный кожух | 2 |
| 11 | 4193848 | Зажим | 3 |
| 12 | 4190275 | Зажим | 1 |
| 13 | J271016 | Болт с шайбой | 2 |
| 13A | J901016 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 3098687 | Крышка | 1 |
| 16 | J271225 | Болт с шайбой | 4 |
| 16A | J901225 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | J271225 | Болт с шайбой | 2 |
| 18A | J901225 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
