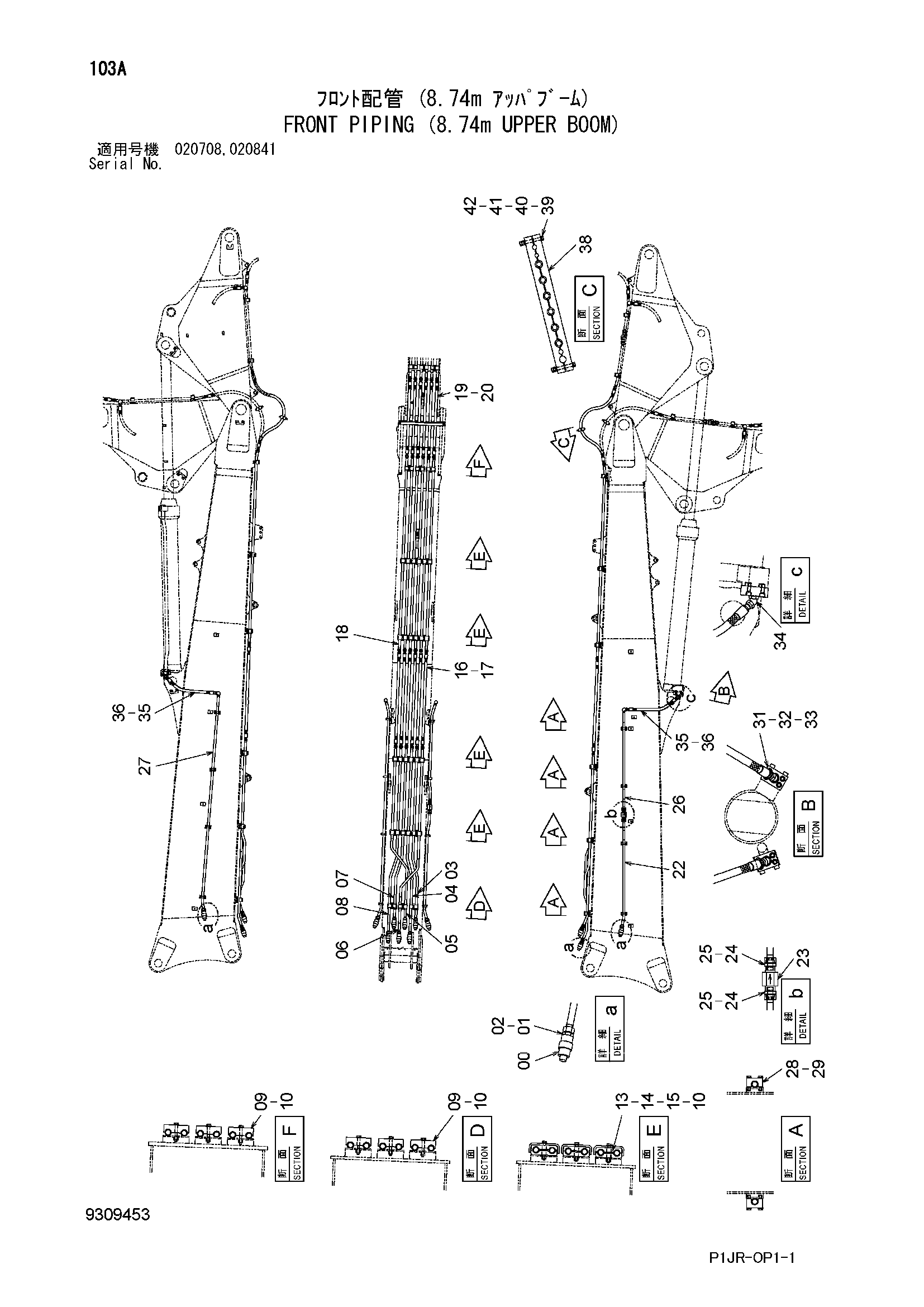

Гидролинии рабочего оборудования (8.74m верхний стрела) — HITACHI ZX1000K-3

Заводская схема «Гидролинии рабочего оборудования (8.74m верхний стрела)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4665541	Самоуплотняющееся соединение	8
01	A853100	Адаптер	8
01A	970860	Уплотнительное кольцо	1
02	4187329	Уплотнительное кольцо	8
03	8119638	Трубка	1
04	8119639	Трубка	1
05	8119640	Трубка	1
06	8119641	Трубка	1
07	8119642	Трубка	1
08	8119643	Трубка	1
09	4487201	Хомут трубки	6
10	J271290	Болт с шайбой	36
10A	J901290	Болт	1
10B	J222012	Шайба	1
13	4669111	Хомут	24
14	4304481	Хомут трубки	12
15	4304539	Проставка	24
16	4278157	Шланг	6
17	4187328	Уплотнительное кольцо	12
18	9771669	Трубка	6
19	4274673	Шланг	6
20	4187328	Уплотнительное кольцо	12
22	8119644	Трубка	1
23	9075046	Клапан замедленного возврата	1
24	A853180	Адаптер	2
24A	4506429	Уплотнительное кольцо	1
25	4187329	Уплотнительное кольцо	2
26	8119645	Трубка	1
27	8119646	Трубка	1
28	4612535	Хомут трубки	8
29	J271270	Болт с шайбой	16
29A	J901270	Болт	1
29B	J222012	Шайба	1
31	3098756	Фланец	2
32	4510169	Уплотнительное кольцо	2
33	M341650	Болт с внутренним шестигранником	8
34	A853288	Угловой штуцер	2
34A	4506429	Уплотнительное кольцо	1
35	4272697	Шланг	2
36	4187328	Уплотнительное кольцо	4
38	4706274	Хомут шланга	2
39	J901204	Болт	2
40	A590912	Пружинная шайба	4
41	A590112	Плоская шайба	4
42	J950012	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
