Гидролинии хода (боковой) — HITACHI ZX1000K-3

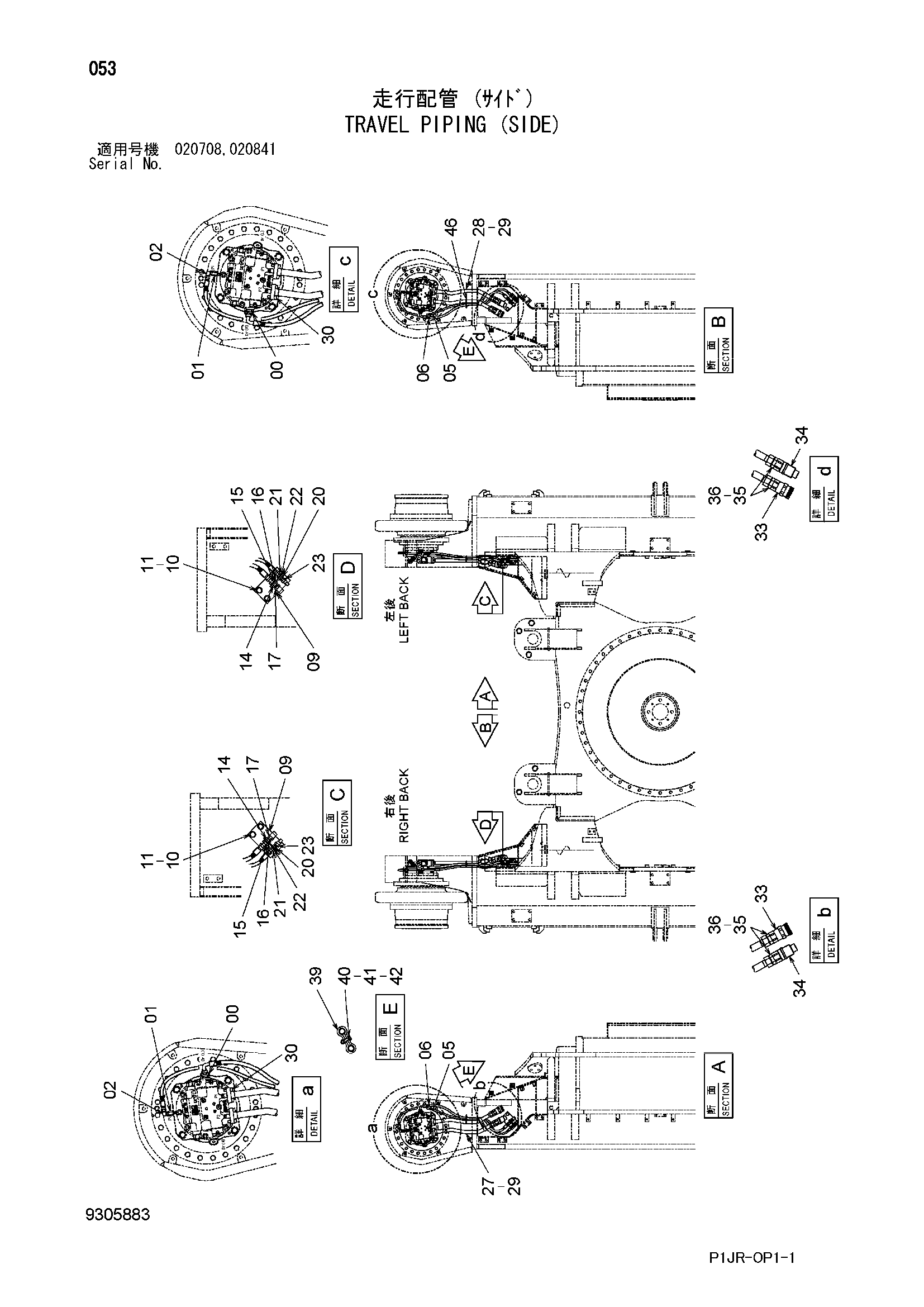

Заводская схема «Гидролинии хода (боковой)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4317612 | Адаптер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4202564 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852323 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4652621 | Шланг | 2 |
| 06 | 4652623 | Шланг | 2 |
| 09 | 9765952 | Кронштейн | 2 |
| 10 | J901635 | Болт | 4 |
| 11 | J222016 | Шайба | 8 |
| 14 | 4361210 | Адаптер | 2 |
| 15 | 4316589 | Гайка | 2 |
| 16 | A590920 | Пружинная шайба | 2 |
| 17 | 4610235 | Самоуплотняющееся соединение | 2 |
| 20 | 4361209 | Адаптер | 2 |
| 21 | 4202531 | Гайка | 2 |
| 22 | A590914 | Пружинная шайба | 2 |
| 23 | 4022908 | Самоуплотняющееся соединение | 2 |
| 23A | 4072596 | Колпачок | 1 |
| 27 | 8104517 | Трубка | 2 |
| 28 | 8104518 | Трубка | 2 |
| 29 | 966993 | Уплотнительное кольцо | 4 |
| 30 | M341236 | Болт с внутренним шестигранником | 16 |
| 33 | 4665540 | Самоуплотняющееся соединение | 2 |
| 34 | 4665541 | Самоуплотняющееся соединение | 2 |
| 35 | A853100 | Адаптер | 4 |
| 35A | 970860 | Уплотнительное кольцо | 1 |
| 36 | 4187329 | Уплотнительное кольцо | 4 |
| 39 | 4653313 | Хомут трубки | 4 |
| 40 | J271245 | Болт с шайбой | 2 |
| 40A | J901245 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | A590912 | Пружинная шайба | 2 |
| 42 | J950012 | Гайка | 2 |
| 46 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
