Верхний рукоять 10.3m — HITACHI ZX1000K-3

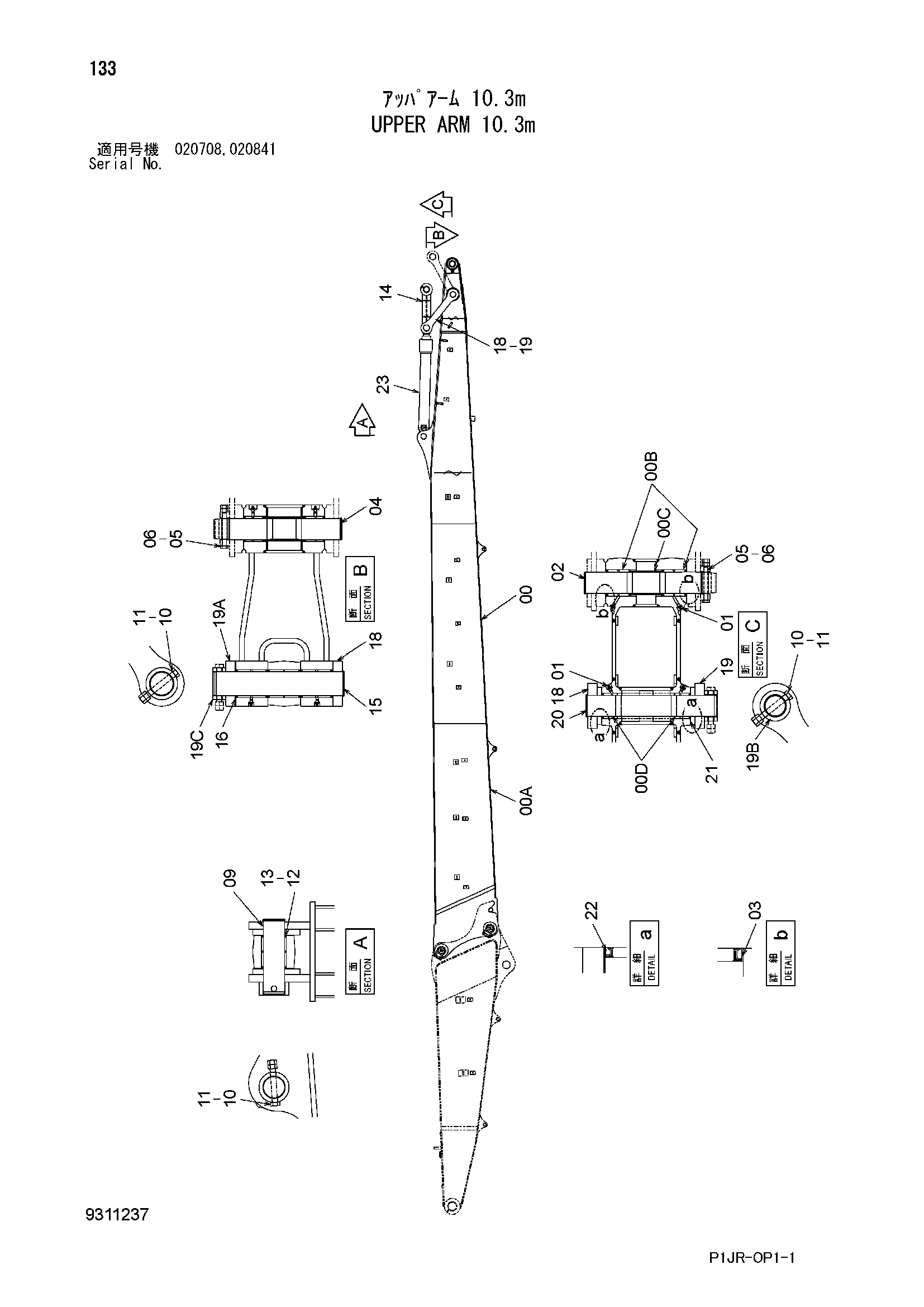

Заводская схема «Верхний рукоять 10.3m» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9311667 | Рукоять верхний | 1 |
| 00A | 6027862 | Рукоять верхний | 1 |
| 00B | 3102393 | Втулка | 2 |
| 00C | 4620722 | Трубка | 1 |
| 00D | 4434036 | Втулка | 2 |
| 01 | J75481 | Пресс-маслёнка | 4 |
| 02 | 3088577 | Палец | 1 |
| 03 | 4620723 | Пылезащитное уплотнение | 2 |
| 04 | 3088580 | Палец | 1 |
| 05 | 4435129 | Стопорный палец | 2 |
| 06 | J950016 | Гайка | 4 |
| 09 | 3076627 | Палец | 1 |
| 10 | 4435126 | Стопорный палец | 3 |
| 11 | J950020 | Гайка | 6 |
| 12 | 4444286 | Упорная пластина 1.0mm | 1 |
| 13 | 4444287 | Упорная пластина 2.0mm | 1 |
| 14 | 9311439 | Тяга A | 1 |
| 15 | 3038448 | Палец | 1 |
| 16 | 4450013 | Упорная пластина 1.0mm | 4 |
| 18 | 8118412 | Тяга | 1 |
| 19 | 8118411 | Тяга | 1 |
| 19A | 8118412 | Тяга | 1 |
| 19B | 4434953 | Ограничитель | 1 |
| 19C | 4067720 | Ограничитель | 1 |
| 20 | 3088752 | Палец | 1 |
| 21 | 4450012 | Упорная пластина 1.0mm | 2 |
| 22 | 4067902 | Пылезащитное уплотнение | 2 |
| 23 | 9282252 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
