Хигх-прессуре трубопроводы — HITACHI ZX1000K-3

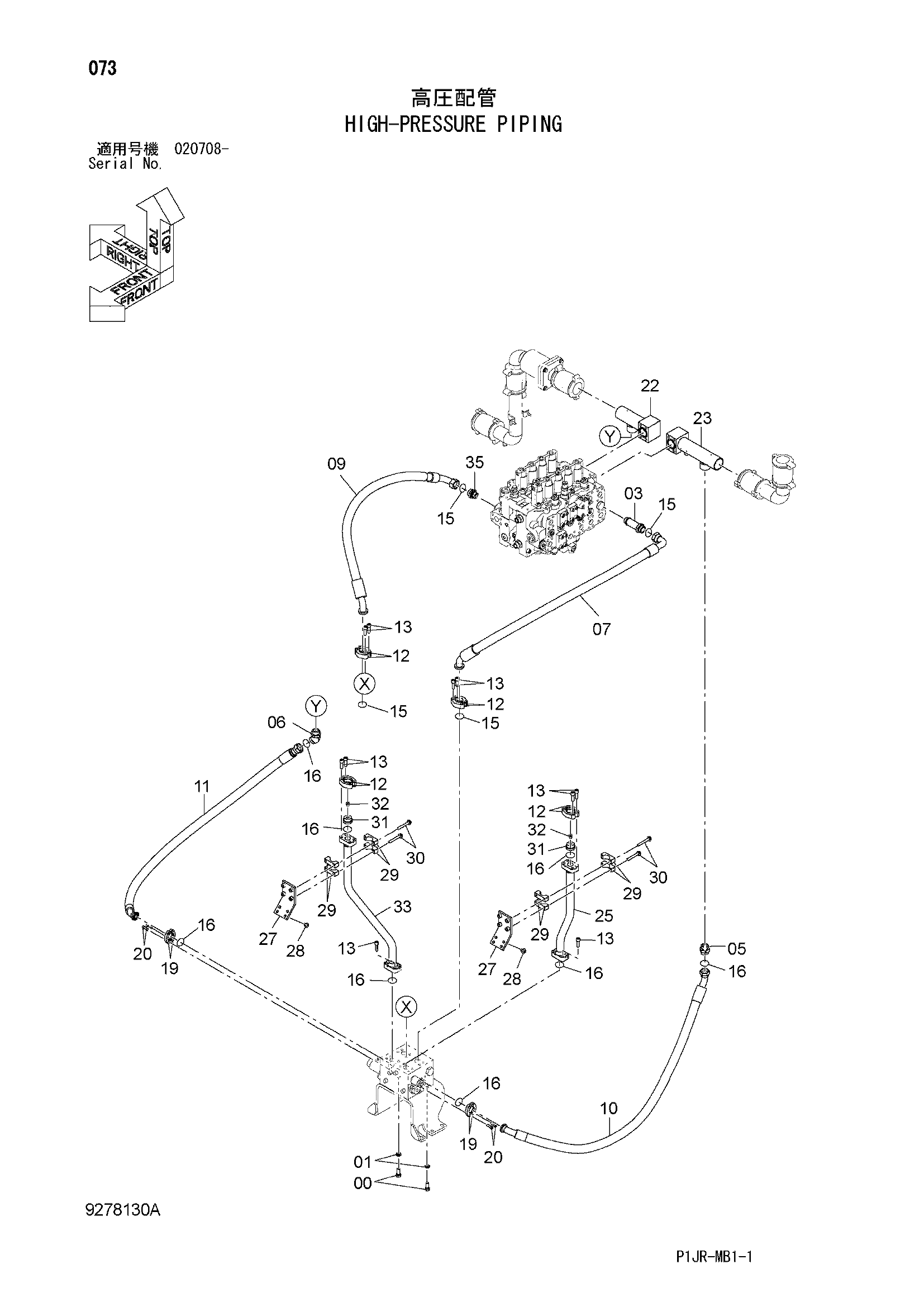

Заводская схема «Хигх-прессуре трубопроводы» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J901635 | Болт | 2 |
| 01 | A590916 | Пружинная шайба | 2 |
| 03 | 4247047 | Адаптер | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | A853100 | Адаптер | 1 |
| 05A | 970860 | Уплотнительное кольцо | 1 |
| 06 | A853200 | Угловой штуцер | 1 |
| 06A | 970860 | Уплотнительное кольцо | 1 |
| 07 | 4676206 | Шланг | 1 |
| 09 | 4665278 | Шланг | 1 |
| 10 | 4671183 | Шланг | 1 |
| 11 | 4671200 | Шланг | 1 |
| 12 | 4089703 | Разъёмный фланец | 8 |
| 13 | M341445 | Болт с внутренним шестигранником | 24 |
| 15 | 4187329 | Уплотнительное кольцо | 4 |
| 16 | 4508805 | Уплотнительное кольцо | 6 |
| 17 | 4510169 | Уплотнительное кольцо | 2 |
| 19 | 4024049 | Разъёмный фланец | 4 |
| 20 | M341030 | Болт с внутренним шестигранником | 8 |
| 22 | 8109524 | Трубка | 1 |
| 23 | 8109525 | Трубка | 1 |
| 25 | 8109646 | Трубка | 1 |
| 27 | 8109603 | Кронштейн | 2 |
| 28 | J271230 | Болт с шайбой | 8 |
| 28A | J901230 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | 4334364 | Хомут трубки | 8 |
| 30 | J271295 | Болт с шайбой | 8 |
| 30A | J901295 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | 4199396 | Крышка | 2 |
| 32 | 94-2023 | Пробка | 2 |
| 33 | 8109647 | Трубка | 1 |
| 35 | 4205196 | Адаптер | 1 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
