Центральный стрела 2.2m(2P-BOOM) — HITACHI ZX1000K-3

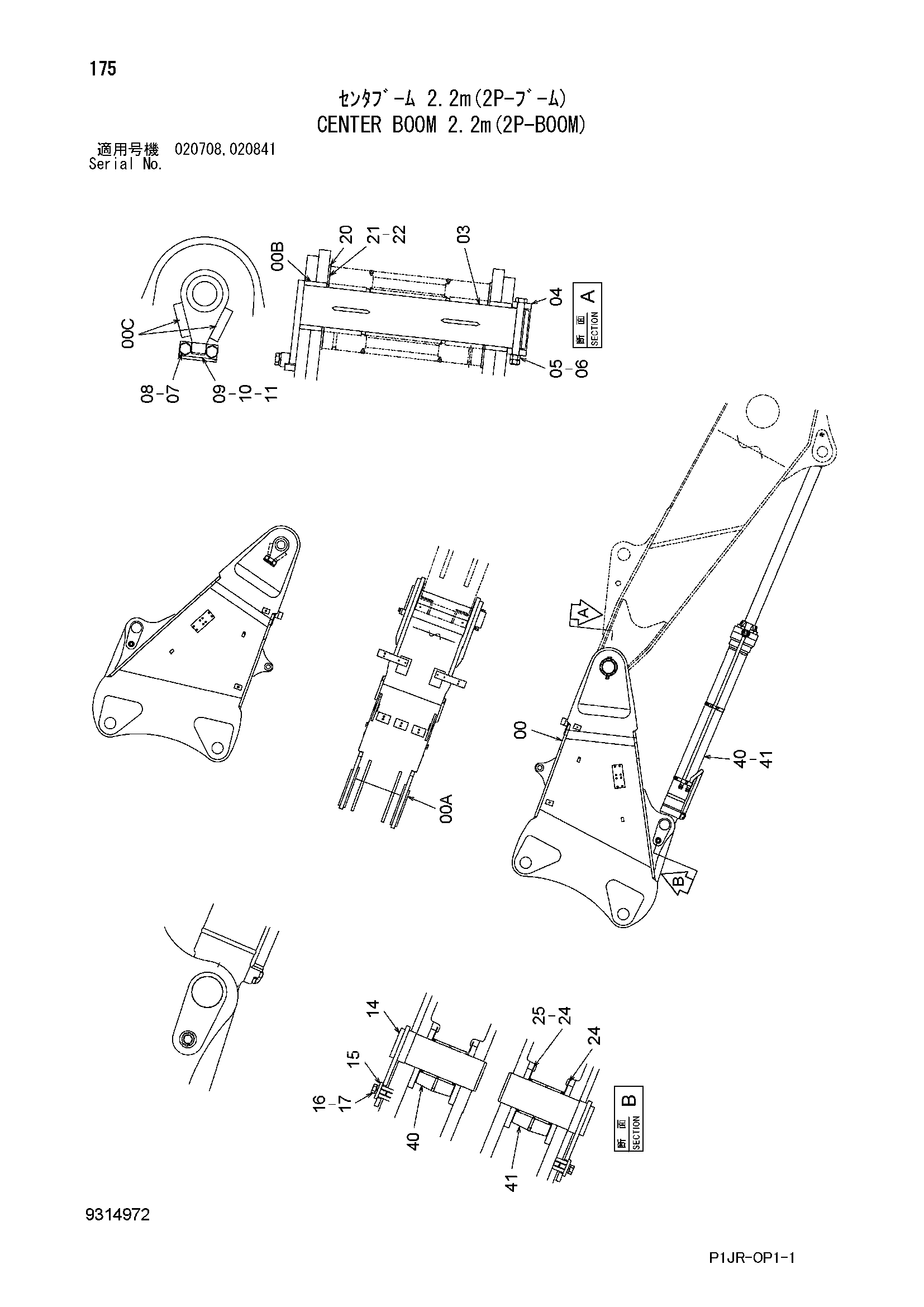

Заводская схема «Центральный стрела 2.2m(2P-BOOM)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8122032 | Стрела центральный | 1 |
| 00A | 6028162 | Стрела центральный | 1 |
| 00B | 4612368 | Втулка | 2 |
| 00C | 4470525 | Пластина | 2 |
| 03 | 8083225 | Палец | 1 |
| 04 | 4632445 | Ограничитель | 1 |
| 05 | 4295167 | Болт | 1 |
| 06 | J951020 | Гайка | 2 |
| 07 | J912455 | Болт | 2 |
| 08 | A590924 | Пружинная шайба | 2 |
| 09 | 4387177 | Пластина | 1 |
| 10 | 4387178 | Регулировочная шайба 1.0mm | 1 |
| 11 | 4387179 | Регулировочная шайба 0.6mm | 1 |
| 14 | 8080628 | Палец | 2 |
| 15 | 4441471 | Пластина | 2 |
| 16 | J257218 | Пружинная шайба | 2 |
| 17 | J921840 | Болт | 2 |
| 20 | 4632571 | Упорная пластина 6.0mm | 2 |
| 21 | 4379154 | Упорная пластина 2.0mm | 2 |
| 22 | 4379155 | Упорная пластина 1.0mm | 2 |
| 24 | 4469095 | Упорная пластина 1.0mm | 4 |
| 25 | 4469097 | Упорная пластина 2.0mm | 2 |
| 40 | 4633461 | Гидроцилиндр рукояти (правый) | 1 |
| 41 | 4633462 | Гидроцилиндр рукояти (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
