Инсталл и ремове гидроцилиндр крышка — HITACHI ZX1000K-3

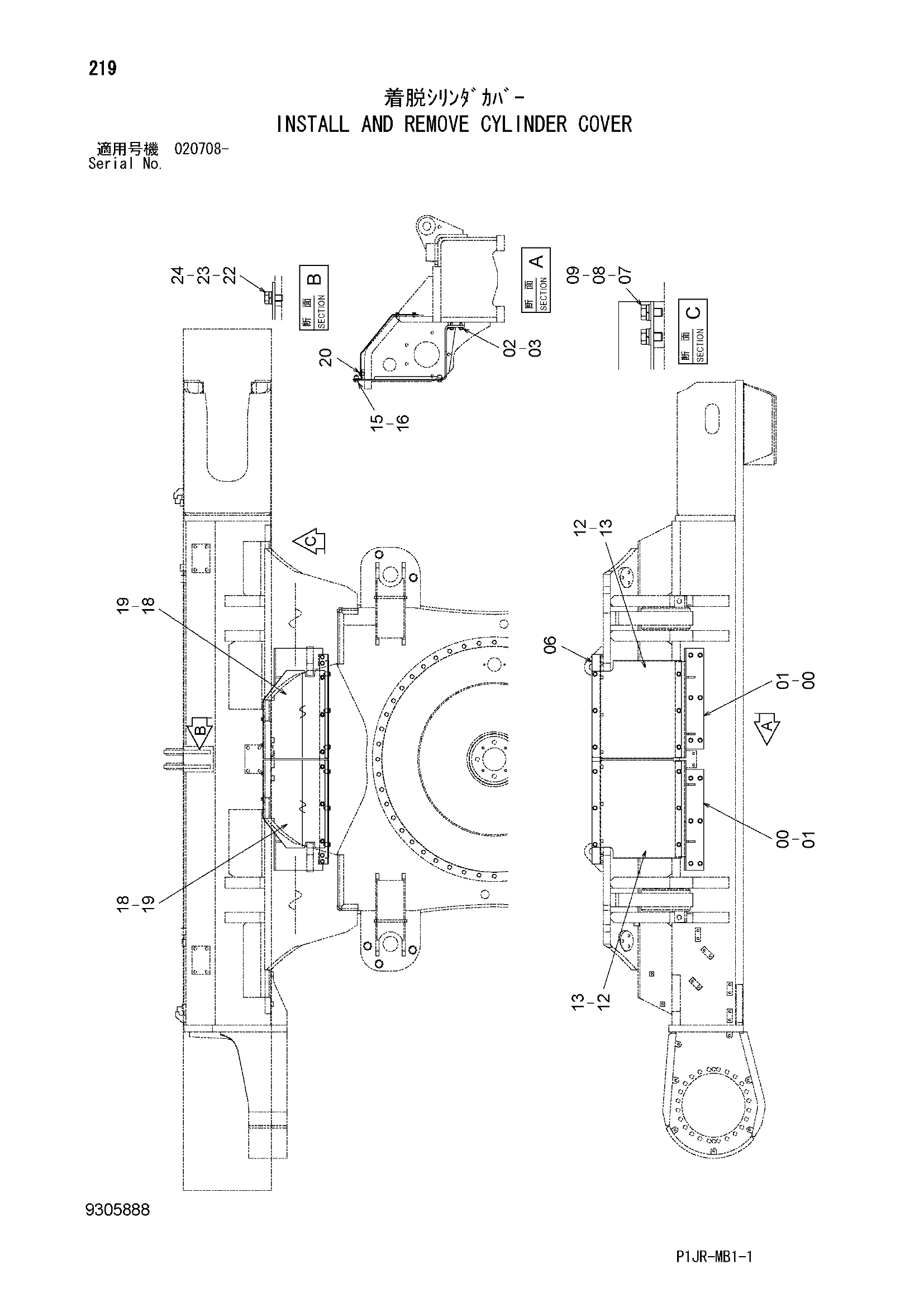

Заводская схема «Инсталл и ремове гидроцилиндр крышка» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8118787 | Крышка | 2 |
| 01 | 8118788 | Крышка | 2 |
| 02 | 4257968 | Болт башмак | 24 |
| 03 | J222016 | Шайба | 24 |
| 06 | 8118789 | Опора | 2 |
| 07 | J901630 | Болт | 8 |
| 08 | A590916 | Пружинная шайба | 8 |
| 09 | A590116 | Плоская шайба | 8 |
| 12 | 3117222 | Крышка | 2 |
| 13 | 3117223 | Крышка | 2 |
| 15 | J921640 | Болт | 24 |
| 16 | J222016 | Шайба | 24 |
| 18 | 2058230 | Крышка | 2 |
| 19 | 2058231 | Крышка | 2 |
| 20 | J281230 | Болт с шайбой | 12 |
| 20A | J901230 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
| 22 | J901225 | Болт | 8 |
| 23 | A590912 | Пружинная шайба | 8 |
| 24 | A590112 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
