Хигх-прессуре трубопроводы (основной) — HITACHI ZX1000K-3

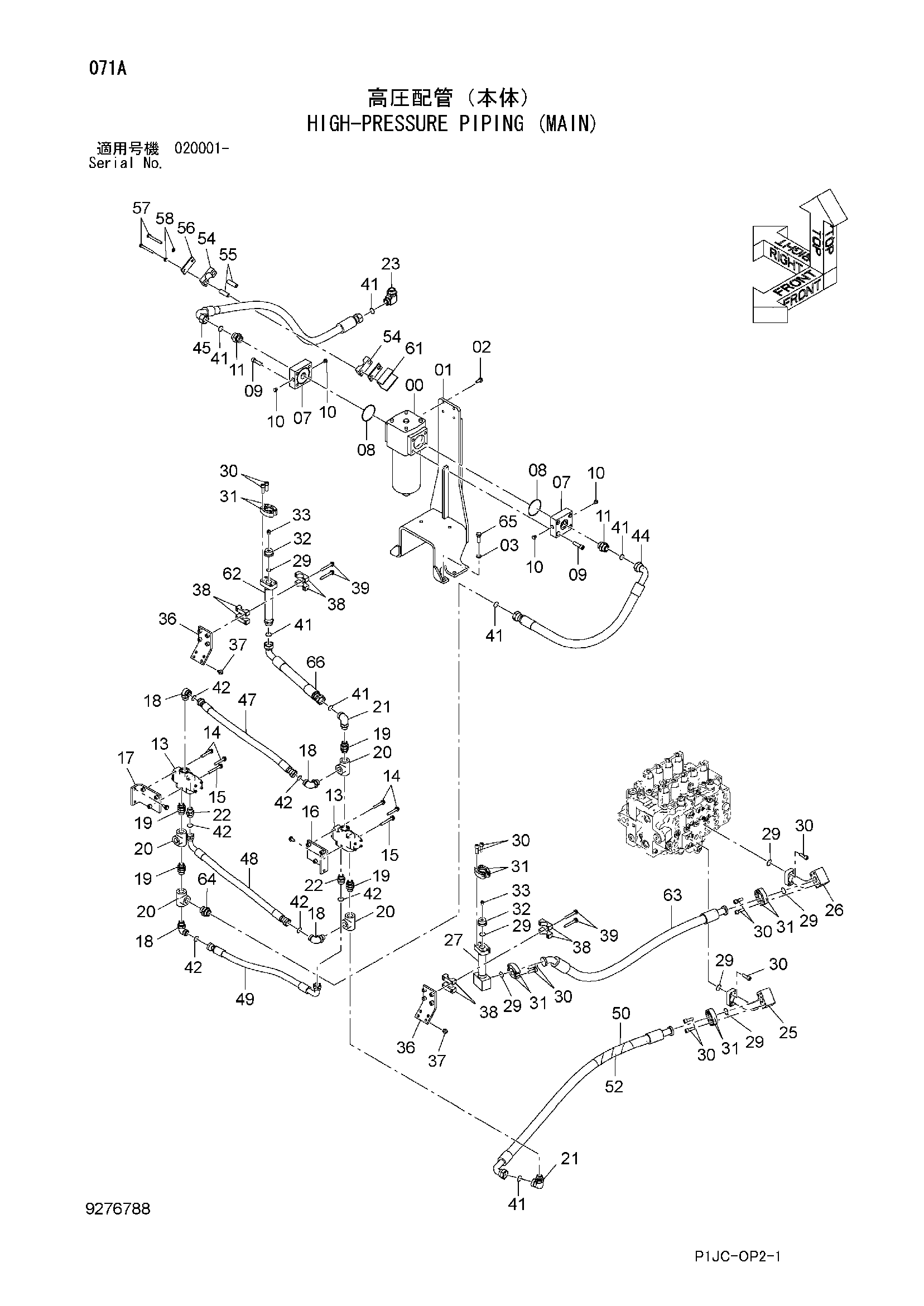

Заводская схема «Хигх-прессуре трубопроводы (основной)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4391742 | Фильтр | 1 |
| 01 | 7052892 | Кронштейн | 1 |
| 02 | J271235 | Болт с шайбой | 4 |
| 02A | J901235 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | J222016 | Шайба | 6 |
| 07 | 3065589 | Фланец трубка | 2 |
| 08 | A811100 | Уплотнительное кольцо | 2 |
| 09 | M341660 | Болт с внутренним шестигранником | 8 |
| 10 | 4093624 | Пробка | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A853100 | Адаптер | 2 |
| 11A | 970860 | Уплотнительное кольцо | 1 |
| 13 | 4626057 | Клапан селектор | 2 |
| 14 | J271280 | Болт с шайбой | 4 |
| 14A | J901280 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J271200 | Болт с шайбой | 2 |
| 15A | J901200 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 8107757 | Кронштейн | 1 |
| 17 | 8107758 | Кронштейн | 1 |
| 18 | A853388 | Угловой штуцер | 4 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4436616 | Адаптер | 4 |
| 19A | 4506429 | Уплотнительное кольцо | 2 |
| 20 | 4371317 | Тройник | 4 |
| 21 | A853380 | Угловой штуцер | 2 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | A853188 | Адаптер | 2 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | A853300 | Угловой штуцер | 1 |
| 23A | 970860 | Уплотнительное кольцо | 1 |
| 25 | 8107079 | Трубка | 1 |
| 26 | 8107098 | Трубка | 1 |
| 27 | 8093840 | Трубка | 1 |
| 29 | 4508805 | Уплотнительное кольцо | 7 |
| 30 | M341445 | Болт с внутренним шестигранником | 28 |
| 31 | 4089703 | Разъёмный фланец | 10 |
| 32 | 4199396 | Крышка | 2 |
| 33 | 94-2023 | Пробка | 2 |
| 36 | 8109603 | Кронштейн | 2 |
| 37 | J271230 | Болт с шайбой | 8 |
| 37A | J901230 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | 4334364 | Хомут трубки | 8 |
| 39 | J271295 | Болт с шайбой | 8 |
| 39A | J901295 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 41 | 4187329 | Уплотнительное кольцо | 7 |
| 42 | 4187328 | Уплотнительное кольцо | 6 |
| 44 | 4602100 | Шланг | 1 |
| 45 | 4671196 | Шланг | 1 |
| 47 | 4286813 | Шланг | 1 |
| 48 | 4308148 | Шланг | 1 |
| 49 | 4231256 | Шланг | 1 |
| 50 | 4671197 | Шланг | 1 |
| 52 | 4044420 | Защитный кожух | 10 |
| 54 | 4349621 | Хомут шланга | 2 |
| 55 | 4349648 | Проставка | 2 |
| 56 | 4341803 | Пластина | 1 |
| 57 | J901200 | Болт | 2 |
| 58 | A590912 | Пружинная шайба | 2 |
| 61 | 9766941 | Кронштейн | 1 |
| 62 | 9767331 | Трубка | 1 |
| 63 | 4676208 | Шланг | 1 |
| 64 | A853180 | Адаптер | 1 |
| 64A | 4506429 | Уплотнительное кольцо | 1 |
| 65 | J901650 | Болт | 6 |
| 66 | 4681096 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
