Верхний стрела 8.74m — HITACHI ZX1000K-3

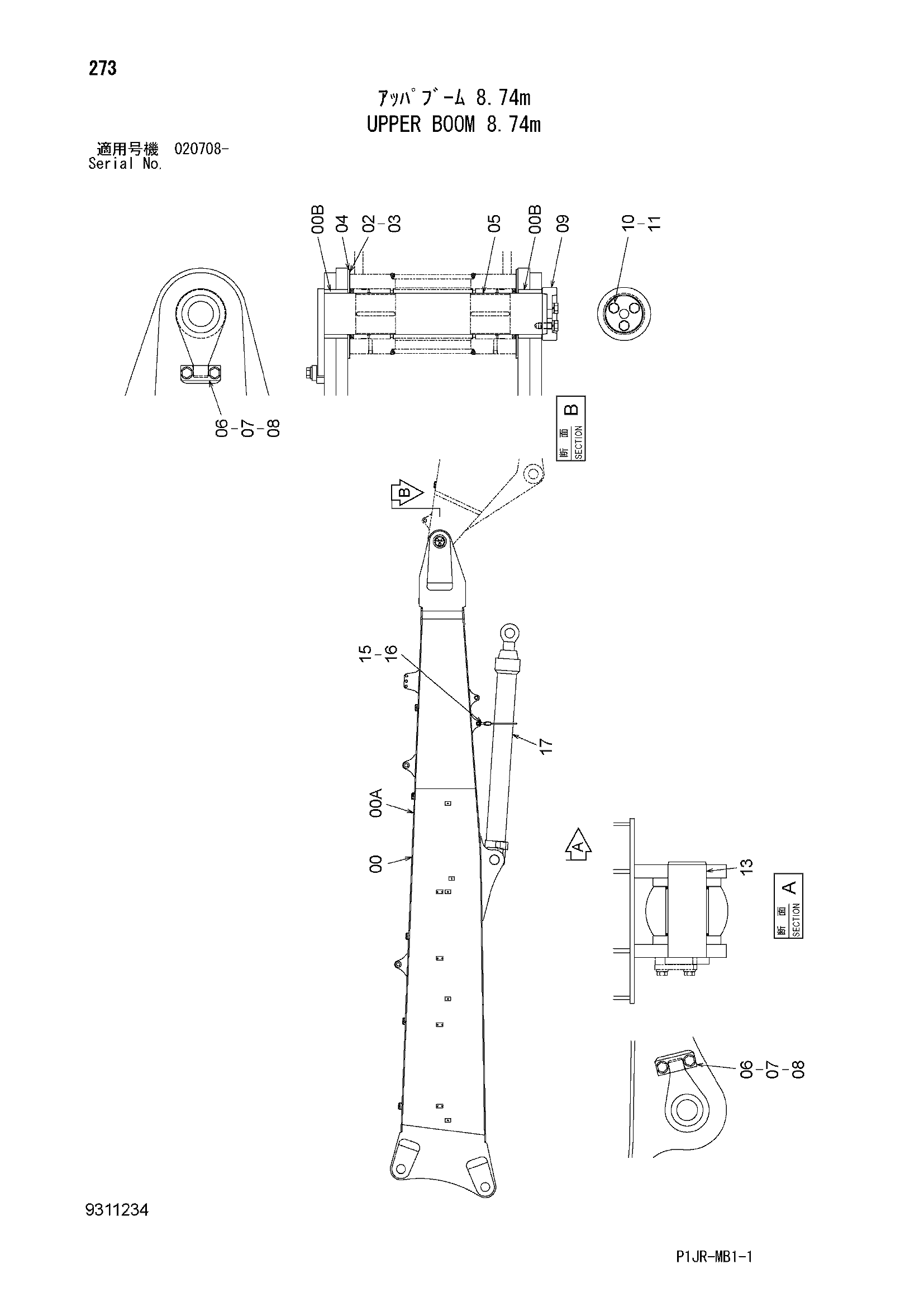

Заводская схема «Верхний стрела 8.74m» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9311664 | Стрела верхний | 1 |
| 00A | 6027859 | Стрела верхний | 1 |
| 00B | 4448085 | Втулка | 2 |
| 02 | 4379154 | Упорная пластина 2.0mm | 2 |
| 03 | 4379155 | Упорная пластина 1.0mm | 2 |
| 04 | 4632571 | Упорная пластина 6.0mm | 2 |
| 05 | 8101262 | Палец | 1 |
| 06 | 4122729 | Пластина | 2 |
| 07 | J912045 | Болт | 4 |
| 08 | J222020 | Шайба | 4 |
| 09 | 4393383 | Ограничитель | 1 |
| 10 | J912045 | Болт | 3 |
| 11 | A590920 | Пружинная шайба | 3 |
| 13 | 8067795 | Палец | 1 |
| 15 | 4614446 | Канат провод | 1 |
| 16 | 4048484 | Серьга | 2 |
| 17 | 4331077 | Гидроцилиндр рукояти | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
