Боковой рама експансион устройство трубопроводы — HITACHI ZX1000K-3

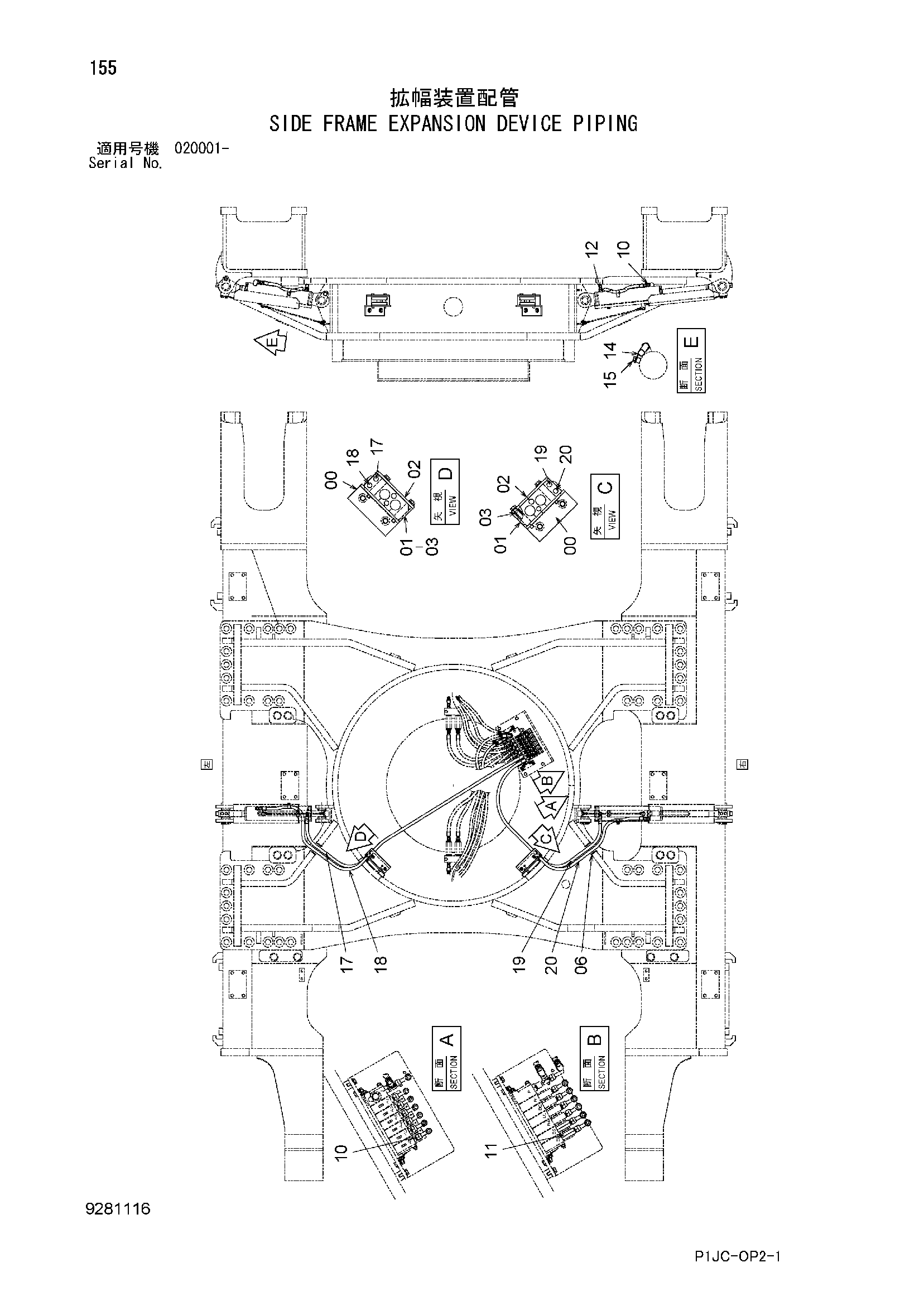

Заводская схема «Боковой рама експансион устройство трубопроводы» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3110870 | Кронштейн | 2 |
| 01 | 4674356 | Хомут шланга | 2 |
| 02 | 4674368 | Пластина | 2 |
| 03 | 4349648 | Проставка | 4 |
| 06 | 4642465 | Резиновая втулка | 2 |
| 10 | A852133 | Адаптер | 4 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4325979 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852333 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4190262 | Зажим | 2 |
| 15 | J271016 | Болт с шайбой | 2 |
| 15A | J901016 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4675994 | Шланг | 1 |
| 18 | 4675995 | Шланг | 1 |
| 19 | 4675996 | Шланг | 1 |
| 20 | 4675997 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
