Поворот трубопроводы (3.6m HD рукоять)(R: 2-пипес, L: 1-трубка) — HITACHI ZX1000K-3

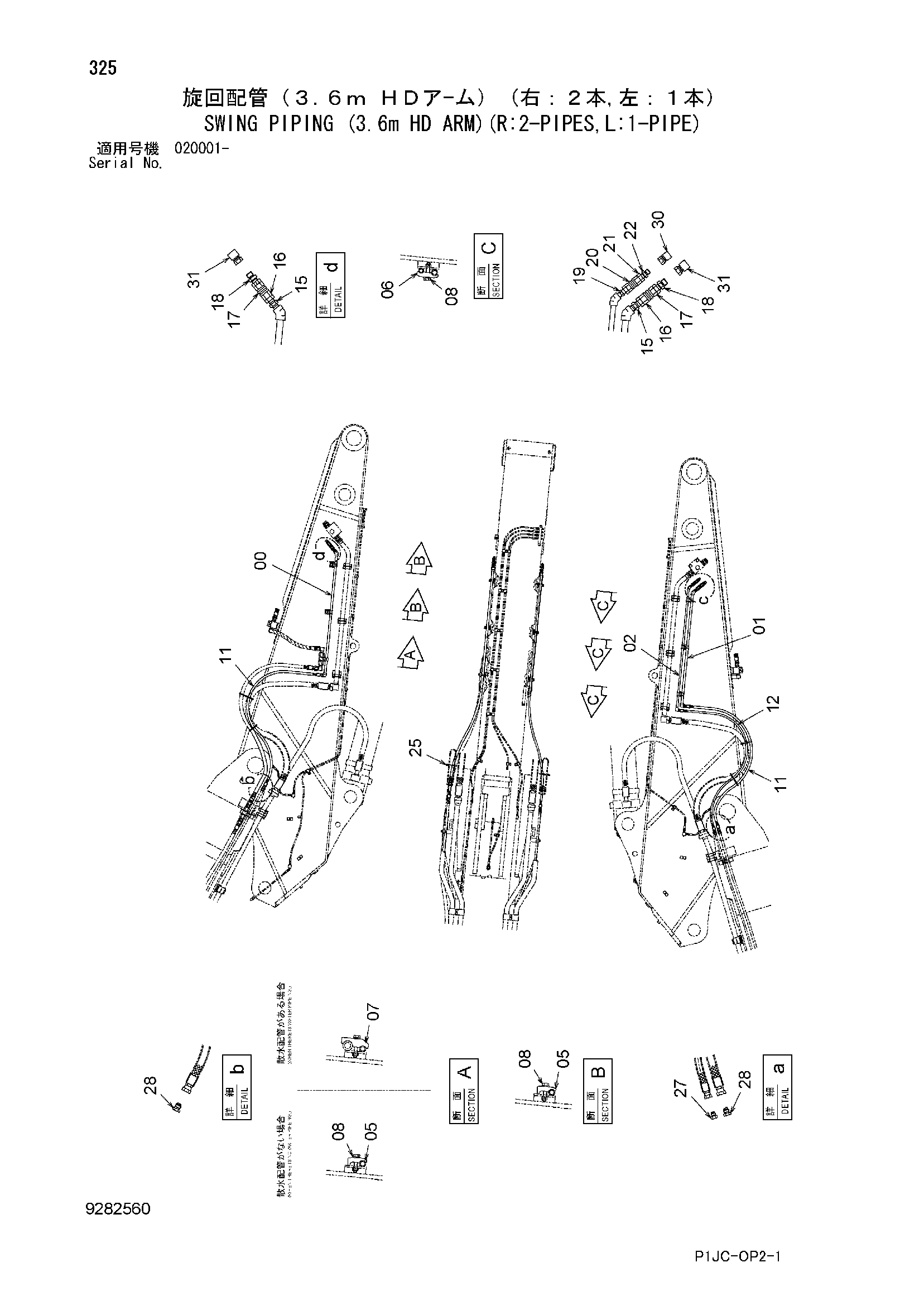

Заводская схема «Поворот трубопроводы (3.6m HD рукоять)(R: 2-пипес, L: 1-трубка)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100037 | Трубка | 1 |
| 01 | 8100038 | Трубка | 1 |
| 02 | 9748200 | Трубка | 1 |
| 05 | 4190125 | Хомут трубки | 3 |
| 06 | 4202559 | Хомут трубки | 3 |
| 07 | 4628783 | Хомут трубки | 1 |
| 08 | J271255 | Болт с шайбой | 6 |
| 08A | J901255 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 4626251 | Шланг | 2 |
| 12 | 4633999 | Шланг | 1 |
| 15 | 94-1703 | Адаптер | 2 |
| 16 | 4166110 | Самоуплотняющееся соединение | 2 |
| 17 | 4166235 | Самоуплотняющееся соединение | 2 |
| 18 | 94-1303 | Адаптер | 2 |
| 19 | 94-1702 | Адаптер | 1 |
| 20 | 4166236 | Самоуплотняющееся соединение | 1 |
| 21 | 4166109 | Самоуплотняющееся соединение | 1 |
| 22 | 94-1302 | Адаптер | 1 |
| 25 | 4121859 | Ленточный зажим | 5 |
| 27 | 4222076 | Пробка | 1 |
| 28 | 4225492 | Пробка | 2 |
| 30 | 4180195 | Соединительный штуцер | 1 |
| 31 | 9719234 | Унион | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
