Пилотные гидролинии (ковш гидроцилиндр. строке концевой сигнализация) — HITACHI ZX1000K-3

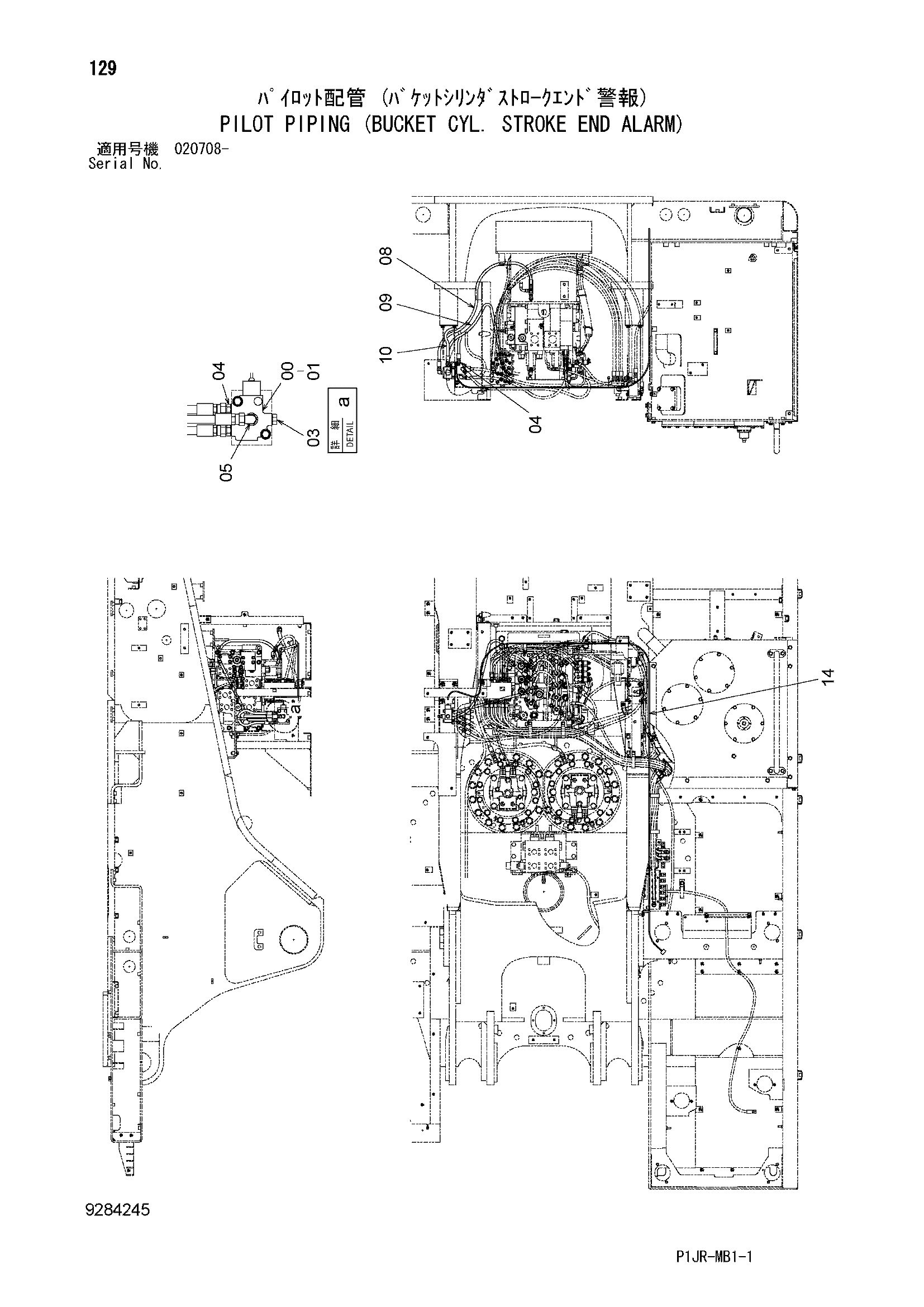

Заводская схема «Пилотные гидролинии (ковш гидроцилиндр. строке концевой сигнализация)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218376 | Электромагнитный клапан | 1 |
| 01 | J260870 | Болт с шайбой | 2 |
| 01A | J900870 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | A885002 | Пробка | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852123 | Адаптер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4333434 | Шланг | 1 |
| 09 | 4437658 | Шланг | 1 |
| 10 | 4366749 | Шланг | 1 |
| 14 | 4676729 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
