Трубопроводы системы смазки (5.3M верхний стрела) — HITACHI ZX1000K-3

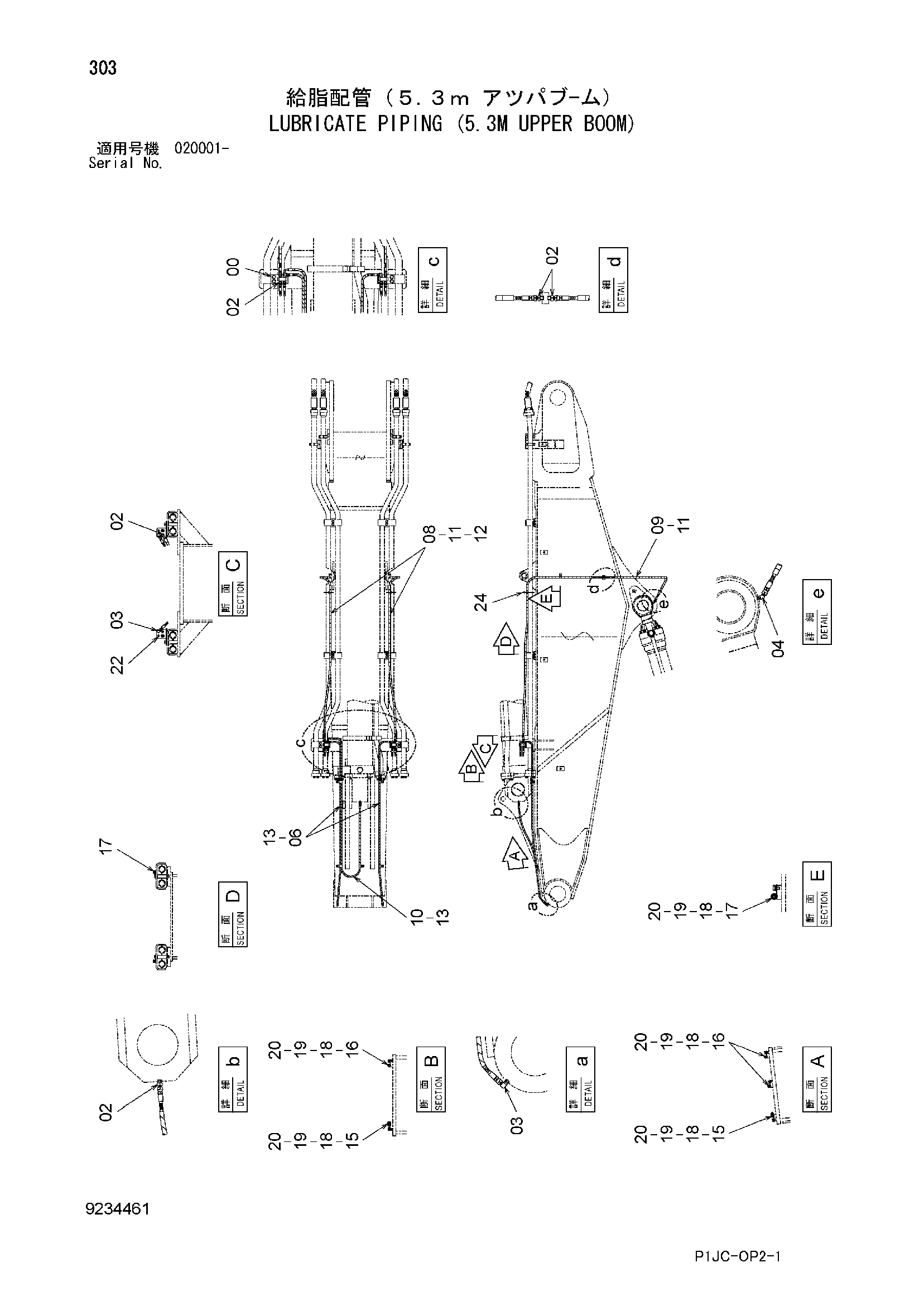

Заводская схема «Трубопроводы системы смазки (5.3M верхний стрела)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761799 | Блок | 2 |
| 02 | 4154651 | Адаптер | 13 |
| 03 | 4154656 | Угловой штуцер | 4 |
| 04 | 4298745 | Угловой штуцер | 2 |
| 06 | 4471841 | Шланг | 2 |
| 08 | 4486008 | Шланг | 2 |
| 09 | 4605044 | Шланг | 2 |
| 10 | 4382955 | Шланг | 1 |
| 11 | 4605137 | Защитный кожух | 4 |
| 12 | 4613717 | Защитный кожух | 2 |
| 13 | 4327293 | Защитный кожух | 11 |
| 15 | 4190292 | Зажим | 2 |
| 16 | 4190275 | Зажим | 3 |
| 17 | 4190253 | Зажим | 4 |
| 18 | J901016 | Болт | 7 |
| 19 | A590910 | Пружинная шайба | 7 |
| 20 | A590110 | Плоская шайба | 7 |
| 22 | 94-2011 | Пробка | 6 |
| 24 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
