Гидролинии хода (центральный) — HITACHI ZX1000K-3

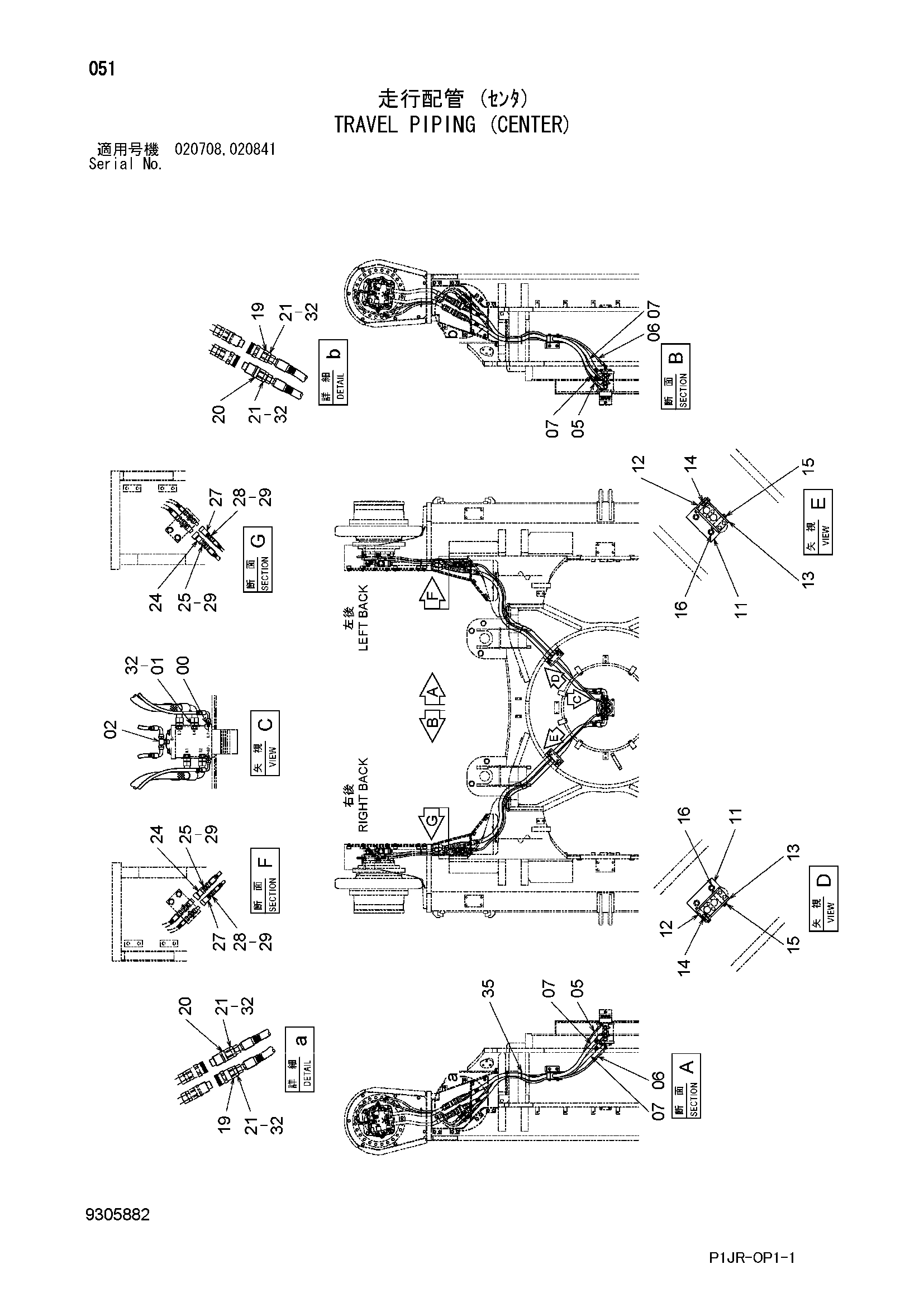

Заводская схема «Гидролинии хода (центральный)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852133 | Адаптер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A853188 | Адаптер | 4 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | A852544 | Тройник | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4706341 | Шланг | 2 |
| 06 | 4706342 | Шланг | 2 |
| 07 | 4706343 | Шланг | 4 |
| 11 | 3110870 | Кронштейн | 2 |
| 12 | 4674356 | Хомут шланга | 2 |
| 13 | 4674368 | Пластина | 2 |
| 14 | 4349648 | Проставка | 4 |
| 15 | J271200 | Болт с шайбой | 4 |
| 15A | J901200 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J281230 | Болт с шайбой | 4 |
| 16A | J901230 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 19 | 4665540 | Самоуплотняющееся соединение | 2 |
| 20 | 4665541 | Самоуплотняющееся соединение | 2 |
| 21 | A853108 | Адаптер | 4 |
| 21A | 970860 | Уплотнительное кольцо | 1 |
| 24 | 4610234 | Самоуплотняющееся соединение | 2 |
| 24A | 4261752 | Колпачок | 1 |
| 25 | 4221287 | Адаптер | 2 |
| 27 | 4022907 | Самоуплотняющееся соединение | 2 |
| 27A | 4072595 | Колпачок | 1 |
| 28 | 4154652 | Адаптер | 2 |
| 29 | 4044883 | Хомут | 4 |
| 32 | 4187328 | Уплотнительное кольцо | 8 |
| 35 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
