Пилотные гидролинии (2) — HITACHI ZX1000K-3

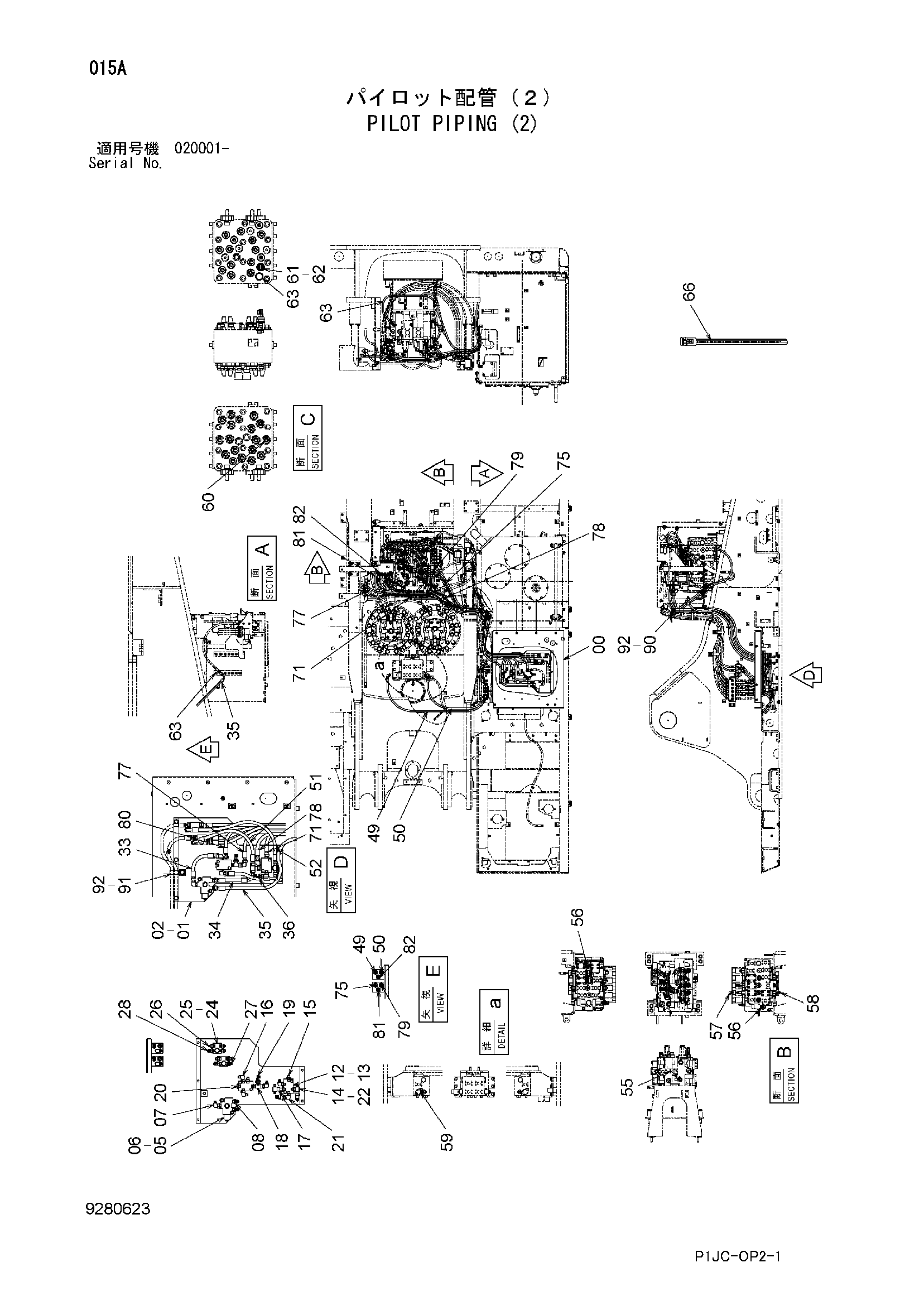

Заводская схема «Пилотные гидролинии (2)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110399 | Крышка | 1 |
| 01 | 8110400 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 5 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 05 | 9218376 | Электромагнитный клапан | 1 |
| 06 | J260870 | Болт с шайбой | 2 |
| 06A | J900870 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | A852323 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852123 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4411004 | Челночный клапан | 2 |
| 13 | J260845 | Болт с шайбой | 4 |
| 13A | J900845 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | A852523 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852123 | Адаптер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852323 | Угловой штуцер | 4 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4226236 | Соединительный штуцер | 1 |
| 18 | 4454002 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4436535 | Датчик давления | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A885002 | Пробка | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4376846 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4239976 | Унион S | 1 |
| 24 | 4330230 | Челночный клапан | 2 |
| 25 | J260820 | Болт с шайбой | 4 |
| 25A | J900820 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | A852133 | Адаптер | 8 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852123 | Адаптер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852323 | Угловой штуцер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4352829 | Шланг | 1 |
| 34 | 4674129 | Шланг | 1 |
| 35 | 4347261 | Шланг | 1 |
| 36 | 4365848 | Шланг | 1 |
| 49 | 4364772 | Шланг | 1 |
| 50 | 4277004 | Шланг | 1 |
| 51 | 4634359 | Шланг | 1 |
| 52 | 4449628 | Шланг | 1 |
| 55 | 4219346 | Тройник | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | A852223 | Угловой штуцер | 2 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | A852333 | Угловой штуцер | 1 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | A852133 | Адаптер | 1 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | A852333 | Угловой штуцер | 2 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | A852133 | Адаптер | 2 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4436535 | Датчик давления | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4263446 | Переходник S | 1 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | A885002 | Пробка | 2 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4055312 | Ленточный зажим | 10 |
| 71 | 4655845 | Шланг | 1 |
| 75 | 4440364 | Шланг | 1 |
| 77 | 4665142 | Шланг | 1 |
| 78 | 4672078 | Шланг | 1 |
| 79 | 4437640 | Шланг | 1 |
| 80 | 4672268 | Шланг | 1 |
| 81 | 4488332 | Шланг | 1 |
| 82 | 4676592 | Шланг | 1 |
| 90 | 4193816 | Зажим | 1 |
| 91 | 4190291 | Зажим | 1 |
| 92 | J271020 | Болт с шайбой | 2 |
| 92A | J901020 | Болт | 1 |
| 92B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
