Поворот трубопроводы (10.3m верхний рукоять)(R: 1-трубка, L: 2-пипес) — HITACHI ZX1000K-3

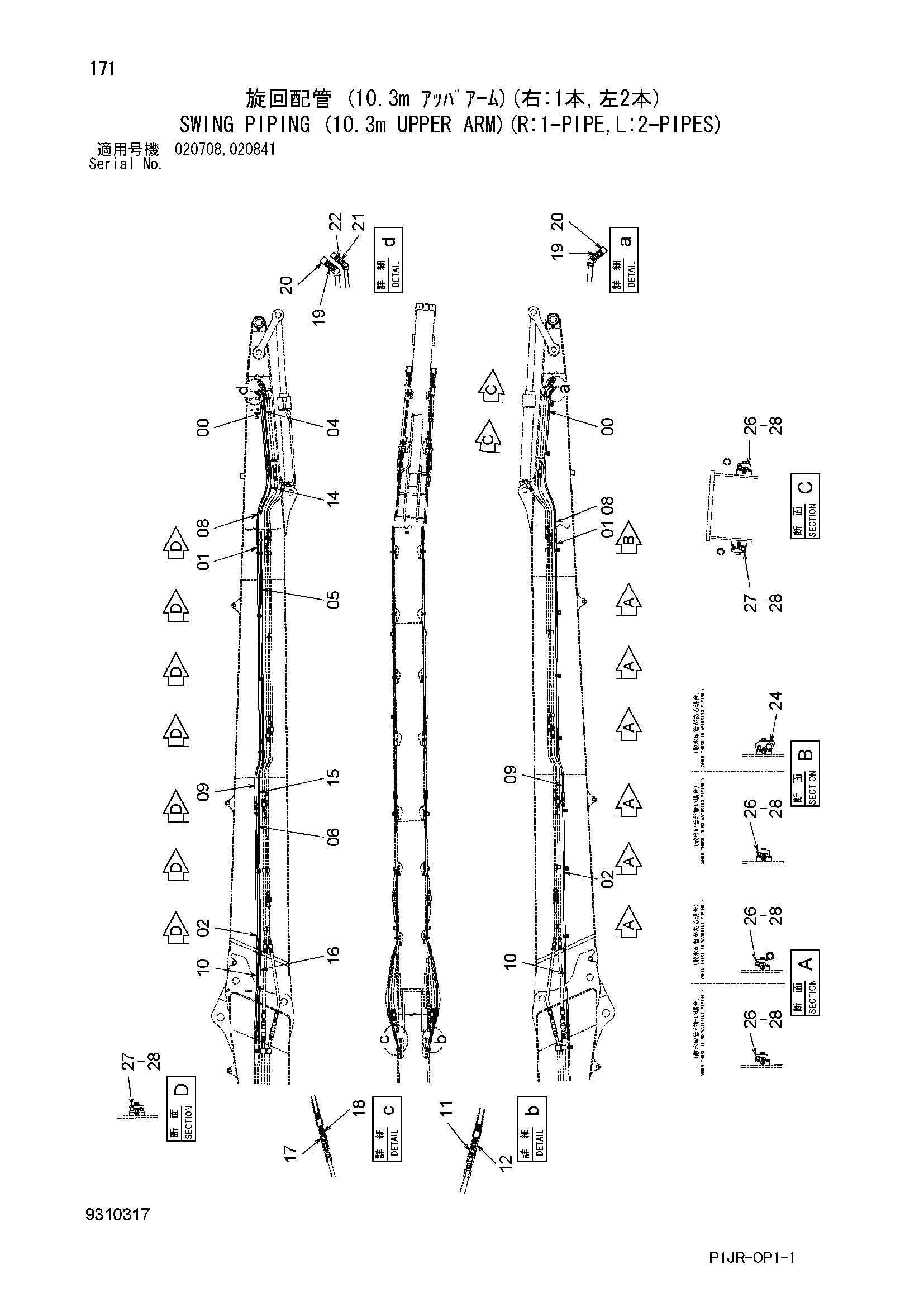

Заводская схема «Поворот трубопроводы (10.3m верхний рукоять)(R: 1-трубка, L: 2-пипес)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9765068 | Трубка | 2 |
| 01 | 9765066 | Трубка | 2 |
| 02 | 9771688 | Трубка | 2 |
| 04 | 9765069 | Трубка | 1 |
| 05 | 9765067 | Трубка | 1 |
| 06 | 9771689 | Трубка | 1 |
| 08 | 4642971 | Шланг | 2 |
| 09 | 4328589 | Шланг | 2 |
| 10 | 4332632 | Шланг | 2 |
| 11 | 4166235 | Самоуплотняющееся соединение | 2 |
| 12 | 4221287 | Адаптер | 2 |
| 14 | 4642972 | Шланг | 1 |
| 15 | 4313714 | Шланг | 1 |
| 16 | 4485436 | Шланг | 1 |
| 17 | 4166236 | Самоуплотняющееся соединение | 1 |
| 18 | 4154652 | Адаптер | 1 |
| 19 | 94-1303 | Адаптер | 2 |
| 20 | 9719234 | Унион | 2 |
| 21 | 94-1302 | Адаптер | 1 |
| 22 | 4180195 | Соединительный штуцер | 1 |
| 24 | 4628783 | Хомут трубки | 1 |
| 26 | 4190125 | Хомут трубки | 9 |
| 27 | 4202559 | Хомут трубки | 9 |
| 28 | J271255 | Болт с шайбой | 18 |
| 28A | J901255 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
