Гидролинии рабочего оборудования (верхний рукоять)(монстер) — HITACHI ZX1000K-3

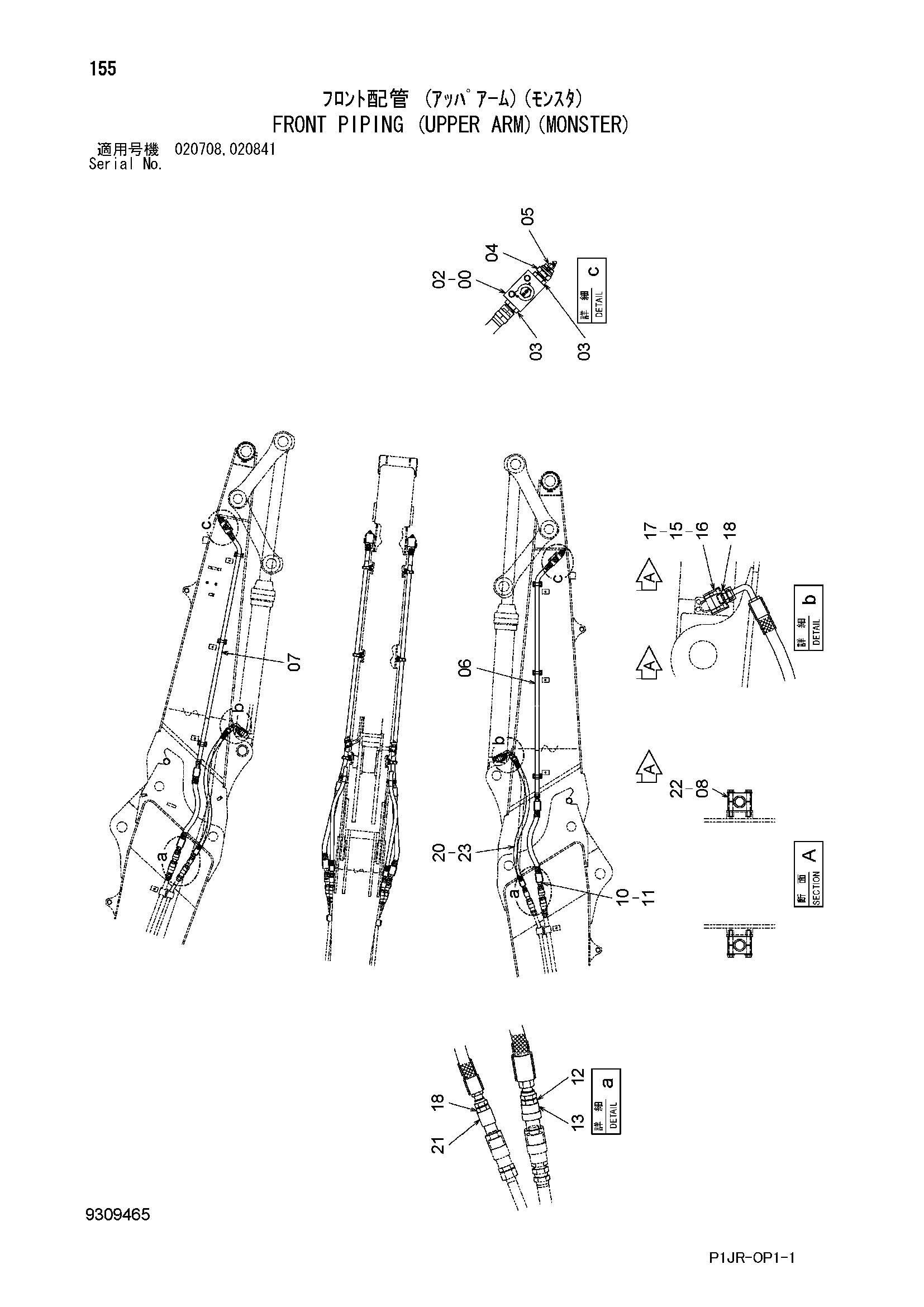

Заводская схема «Гидролинии рабочего оборудования (верхний рукоять)(монстер)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4475437 | Запорный клапан | 2 |
| 02 | J271095 | Болт с шайбой | 4 |
| 02A | J901095 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4042035 | Адаптер | 4 |
| 03A | 970860 | Уплотнительное кольцо | 1 |
| 04 | 4437280 | Колпачок | 2 |
| 05 | 4381187 | Воздушный клапан | 2 |
| 06 | 8119651 | Трубка | 1 |
| 07 | 8119652 | Трубка | 1 |
| 08 | 4334364 | Хомут трубки | 12 |
| 10 | 4707885 | Шланг | 2 |
| 11 | 4187329 | Уплотнительное кольцо | 4 |
| 12 | A853100 | Адаптер | 2 |
| 12A | 970860 | Уплотнительное кольцо | 1 |
| 13 | 4665540 | Самоуплотняющееся соединение | 2 |
| 15 | A811035 | Уплотнительное кольцо | 2 |
| 16 | 3046126 | Фланец | 2 |
| 17 | J781250 | Болт с внутренним шестигранником | 8 |
| 18 | A853188 | Адаптер | 4 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4187328 | Уплотнительное кольцо | 4 |
| 21 | 4665538 | Самоуплотняющееся соединение | 2 |
| 22 | J271290 | Болт с шайбой | 12 |
| 22A | J901290 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4708484 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
