Поворот трубопроводы (4.9m нижний стрела)(R: 2-пипес, L: 1-трубка) — HITACHI ZX1000K-3

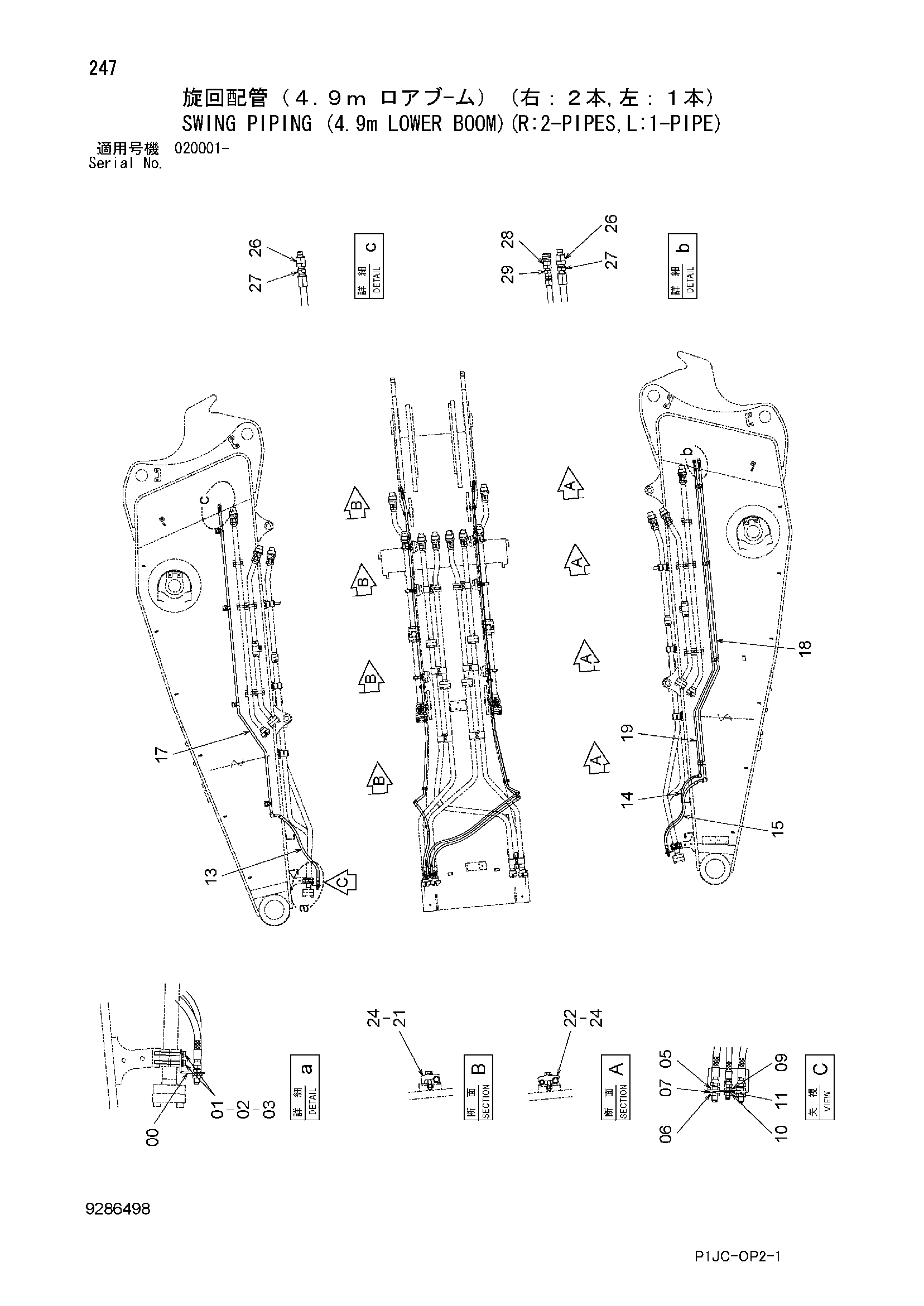

Заводская схема «Поворот трубопроводы (4.9m нижний стрела)(R: 2-пипес, L: 1-трубка)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4677535 | Кронштейн | 1 |
| 01 | J901200 | Болт | 2 |
| 02 | A590112 | Плоская шайба | 2 |
| 03 | A590912 | Пружинная шайба | 2 |
| 05 | 4315207 | Адаптер | 2 |
| 06 | 4316589 | Гайка | 2 |
| 07 | A590920 | Пружинная шайба | 2 |
| 09 | 4202532 | Адаптер | 1 |
| 10 | 4202531 | Гайка | 1 |
| 11 | A590914 | Пружинная шайба | 1 |
| 13 | 4350775 | Шланг | 1 |
| 14 | 4462312 | Шланг | 1 |
| 15 | 4680337 | Шланг | 1 |
| 17 | 8111536 | Трубка | 1 |
| 18 | 8111537 | Трубка | 1 |
| 19 | 8111538 | Трубка | 1 |
| 21 | 4190125 | Хомут трубки | 4 |
| 22 | 4202559 | Хомут трубки | 4 |
| 24 | J271255 | Болт с шайбой | 8 |
| 24A | J901255 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4166110 | Самоуплотняющееся соединение | 2 |
| 27 | 94-1703 | Адаптер | 2 |
| 28 | 4166236 | Самоуплотняющееся соединение | 1 |
| 29 | 4215477 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
