Средний рукоять 7.7m — HITACHI ZX1000K-3

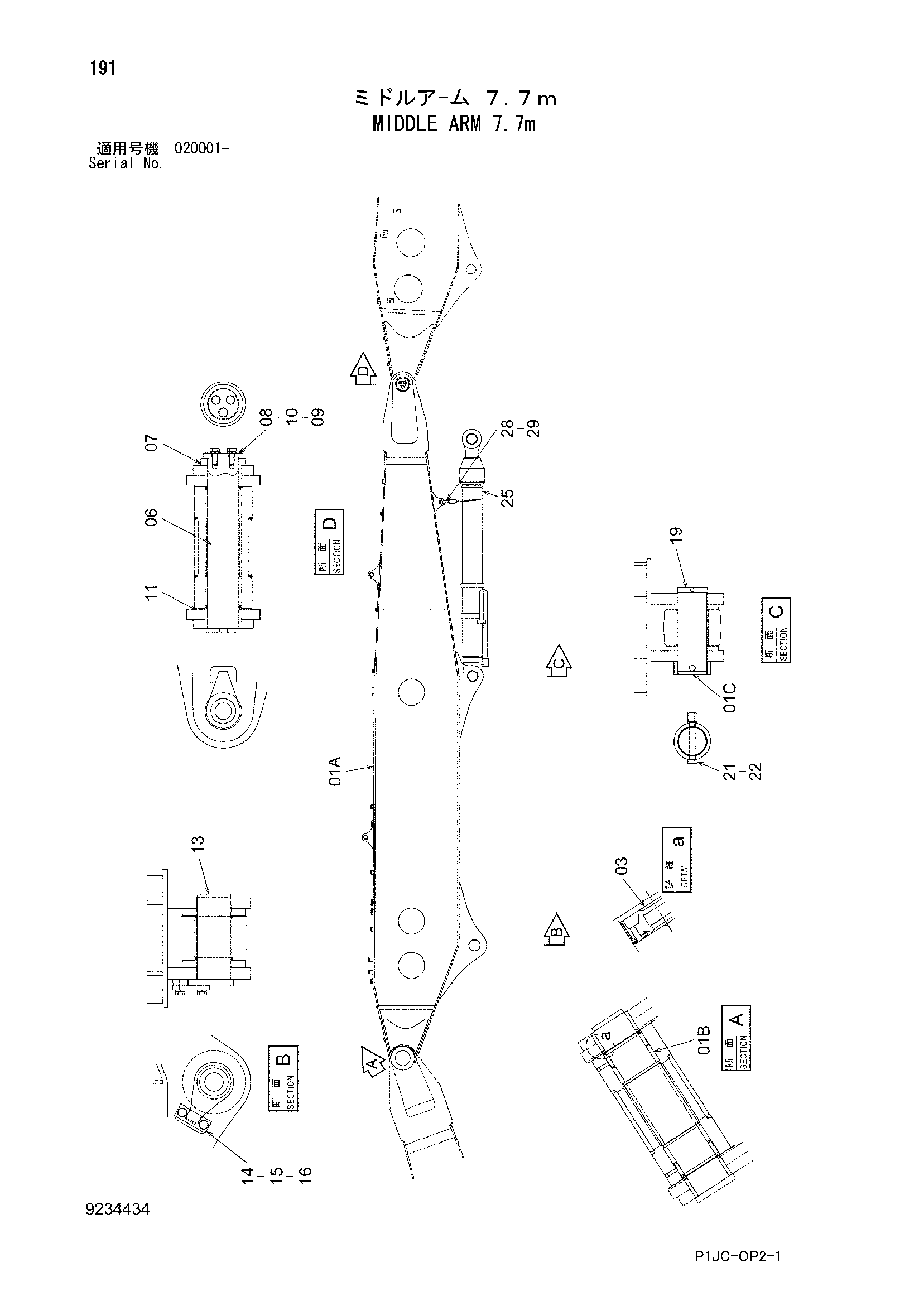

Заводская схема «Средний рукоять 7.7m» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7049182 | Рукоять средний | 1 |
| 01A | 6022308 | Рукоять средний | 1 |
| 01B | 4218719 | Втулка | 2 |
| 01C | 4205110 | Ограничитель | 1 |
| 01D | 4439033 | Втулка | 2 |
| 03 | 4251766 | Пылезащитное уплотнение | 2 |
| 06 | 8043311 | Палец | 1 |
| 07 | 4613614 | Пластина | 1 |
| 08 | 4206989 | Ограничитель | 1 |
| 09 | A590920 | Пружинная шайба | 3 |
| 10 | J912050 | Болт | 3 |
| 11 | 4232239 | Регулировочная шайба | 4 |
| 13 | 8067795 | Палец | 1 |
| 14 | 4122729 | Пластина | 1 |
| 15 | J912045 | Болт | 2 |
| 16 | A590920 | Пружинная шайба | 2 |
| 19 | 3038825 | Палец | 1 |
| 21 | J951020 | Гайка | 2 |
| 22 | 4435584 | Стопорный палец | 1 |
| 25 | 4310243 | Гидроцилиндр рукояти | 1 |
| 28 | 4614448 | Канат провод | 1 |
| 29 | 4048484 | Серьга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
