Верхний рукоять (монстер) — HITACHI ZX1000K-3

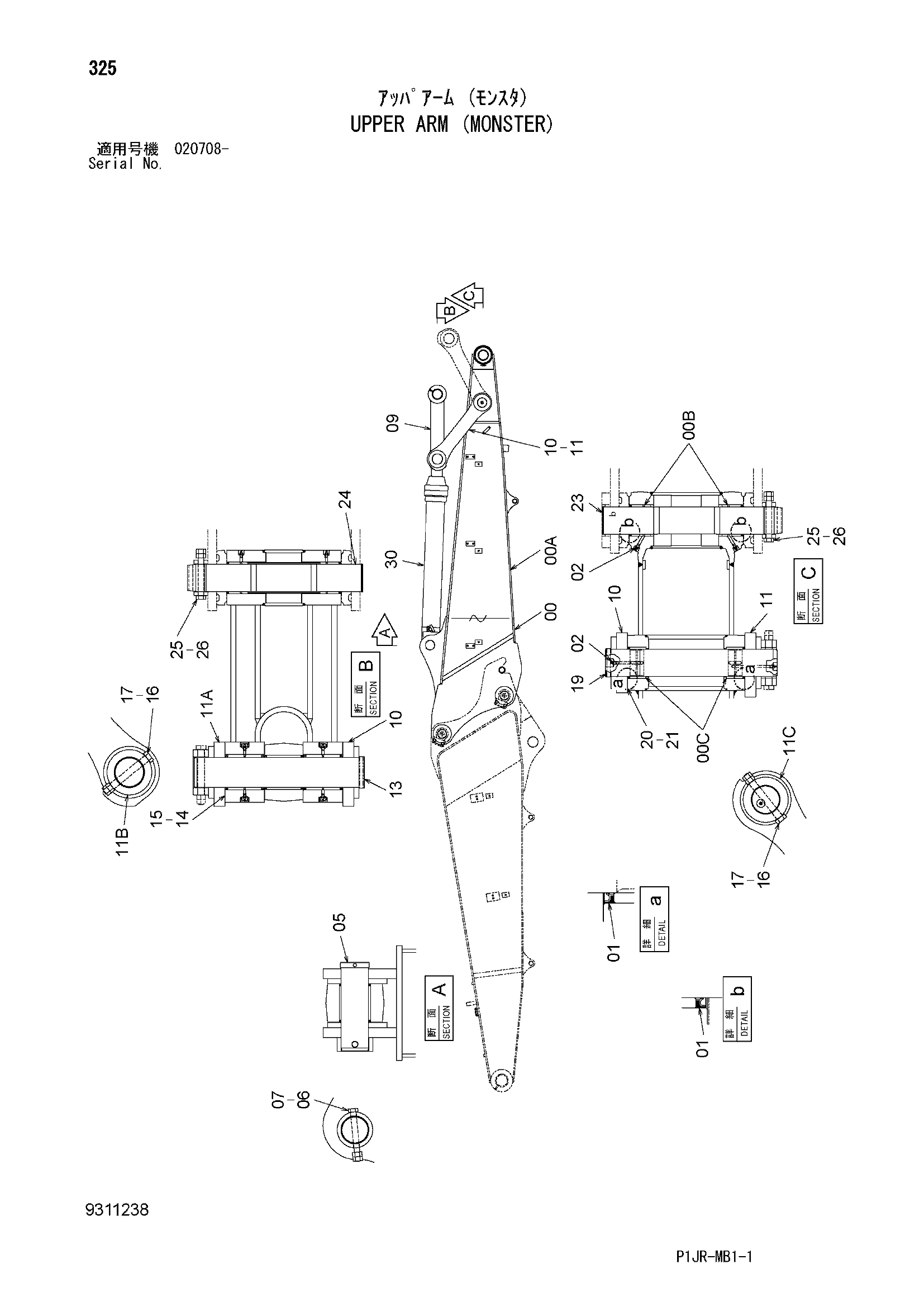

Заводская схема «Верхний рукоять (монстер)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9311668 | Рукоять верхний | 1 |
| 00A | 6027861 | Рукоять верхний | 1 |
| 00B | 4443885 | Втулка | 2 |
| 00C | 3026075 | Втулка | 2 |
| 01 | 4074008 | Пылезащитное уплотнение | 4 |
| 02 | J75481 | Пресс-маслёнка | 4 |
| 05 | 3038820 | Палец | 1 |
| 06 | 4435584 | Стопорный палец | 1 |
| 07 | J950020 | Гайка | 2 |
| 09 | 9309842 | Тяга A | 1 |
| 10 | 8114972 | Тяга B | 1 |
| 11 | 8114973 | Тяга B | 1 |
| 11A | 8115188 | Тяга B | 1 |
| 11B | 4271095 | Ограничитель | 1 |
| 11C | 4271654 | Ограничитель | 1 |
| 13 | 3104743 | Палец | 1 |
| 14 | 4134372 | Регулировочная шайба 1.0mm | 1 |
| 15 | 4134373 | Регулировочная шайба 1.6mm | 1 |
| 16 | 4276312 | Болт | 2 |
| 17 | J950020 | Гайка | 4 |
| 19 | 3055219 | Палец | 1 |
| 20 | 4134370 | Регулировочная шайба 1.0mm | 1 |
| 21 | 4134371 | Регулировочная шайба 1.6mm | 1 |
| 23 | 3090417 | Палец | 1 |
| 24 | 3090418 | Палец | 1 |
| 25 | 4435127 | Стопорный палец | 2 |
| 26 | J950020 | Гайка | 4 |
| 30 | 4637754 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
