Нижний стрела 4.9m — HITACHI ZX1000K-3

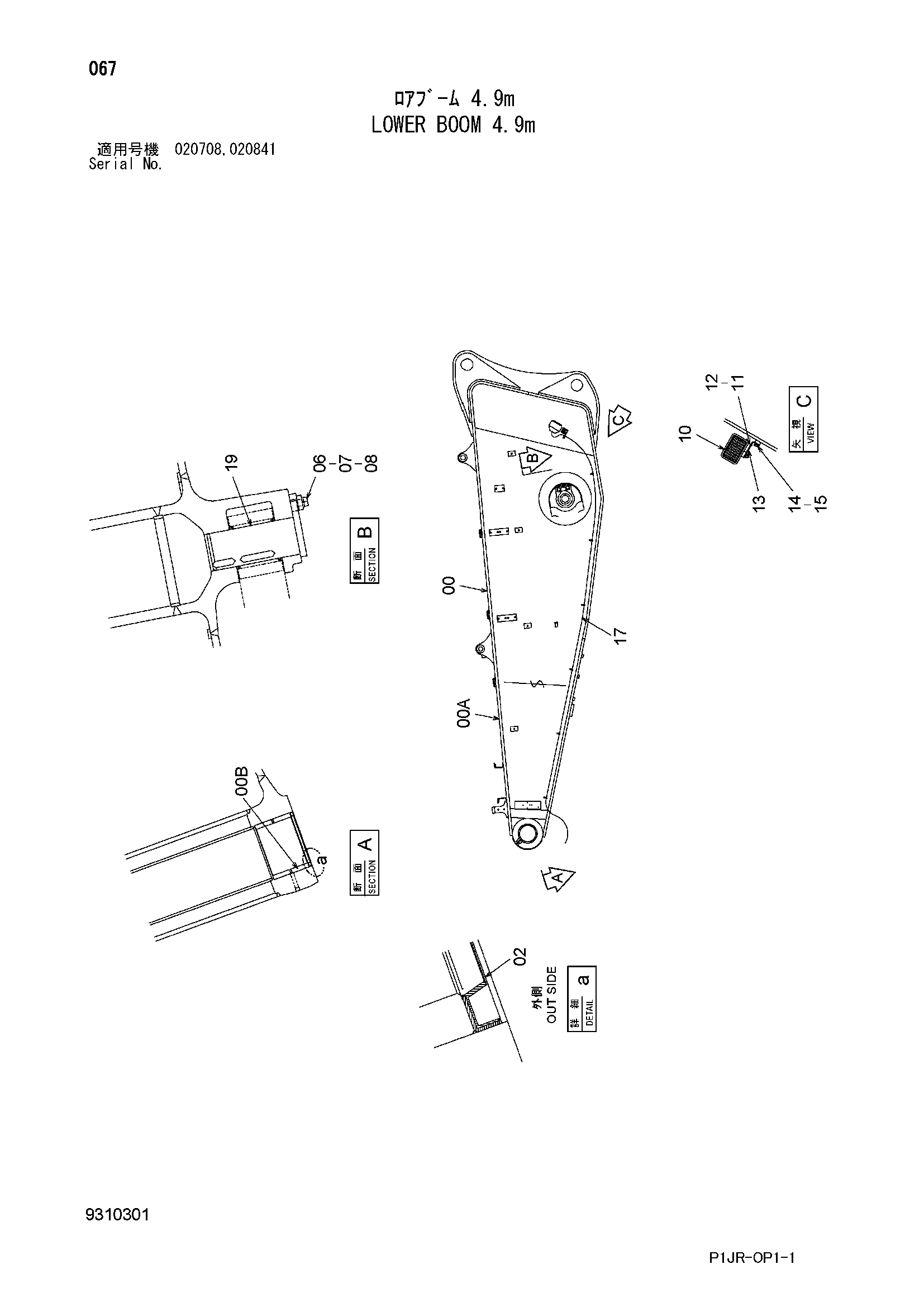

Заводская схема «Нижний стрела 4.9m» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8122021 | Стрела нижний | 1 |
| 00A | 6028159 | Стрела нижний | 1 |
| 00B | 4638802 | Втулка | 2 |
| 02 | 4258580 | Пылезащитное уплотнение | 2 |
| 06 | 4122729 | Пластина | 2 |
| 07 | J912045 | Болт | 4 |
| 08 | A590920 | Пружинная шайба | 4 |
| 10 | 4336570 | Фара | 2 |
| 10A | 4326801 | Ленс блок | 1 |
| 10B | 4326802 | Рама | 1 |
| 10C | 4285648 | Лампа | 1 |
| 10D | 4326803 | Прокладка | 1 |
| 10E | 4307026 | Шайба | 1 |
| 10F | 4307027 | Винт | 4 |
| 10G | A590114 | Плоская шайба | 1 |
| 10H | A590914 | Пружинная шайба | 1 |
| 10I | J952014 | Гайка | 1 |
| 11 | M430613 | Винт | 2 |
| 12 | A590906 | Пружинная шайба | 2 |
| 13 | 4224631 | Кронштейн | 2 |
| 14 | J901425 | Болт | 2 |
| 15 | A590914 | Пружинная шайба | 2 |
| 17 | 4249566 | Провод | 2 |
| 19 | 8099730 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
