Орошение трубопроводы (4.9m нижний стрела)(правый) — HITACHI ZX1000K-3

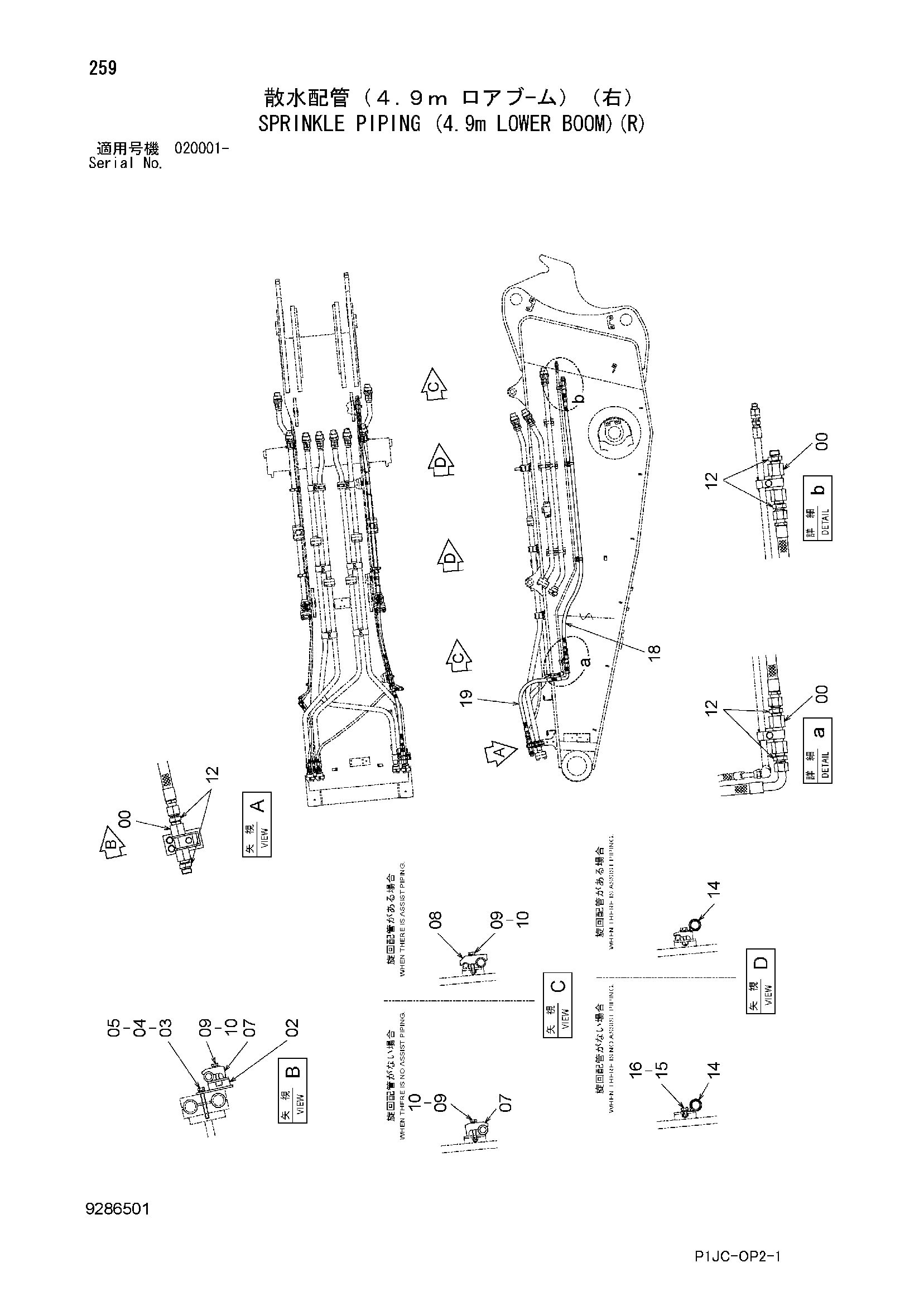

Заводская схема «Орошение трубопроводы (4.9m нижний стрела)(правый)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 3 |
| 02 | 9768141 | Кронштейн | 1 |
| 03 | J901200 | Болт | 2 |
| 04 | A590112 | Плоская шайба | 2 |
| 05 | A590912 | Пружинная шайба | 2 |
| 07 | 4190127 | Хомут трубки | 3 |
| 08 | 4628783 | Хомут трубки | 2 |
| 09 | J901270 | Болт | 3 |
| 10 | A590912 | Пружинная шайба | 3 |
| 12 | 94-1305 | Адаптер | 6 |
| 14 | 4190264 | Зажим | 2 |
| 15 | J901225 | Болт | 2 |
| 16 | A590912 | Пружинная шайба | 2 |
| 18 | 4680396 | Шланг | 1 |
| 19 | 4287615 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
