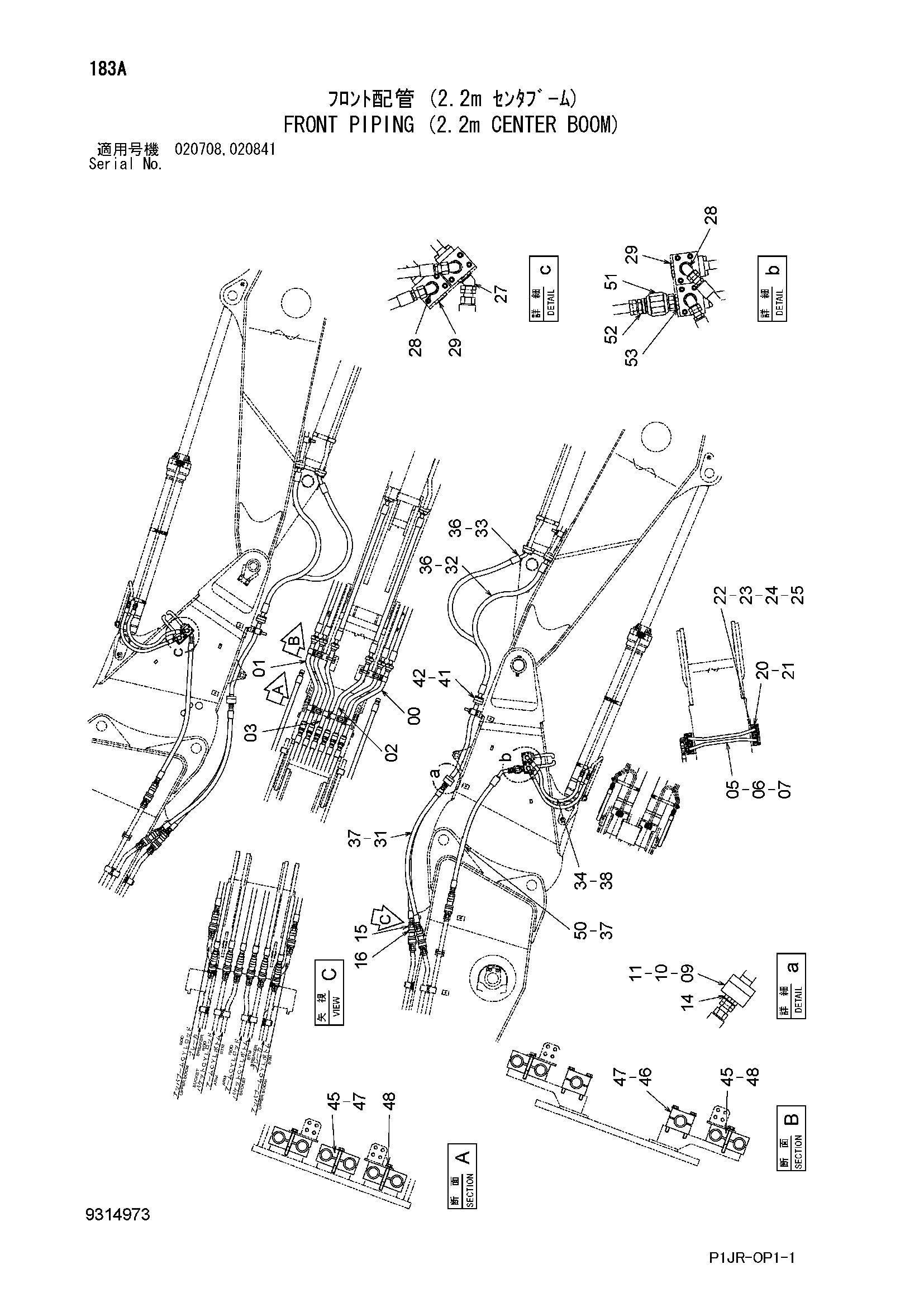

Гидролинии рабочего оборудования (2.2m центральный стрела) — HITACHI ZX1000K-3

Заводская схема «Гидролинии рабочего оборудования (2.2m центральный стрела)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8094462	Трубка	2
01	8094463	Трубка	2
02	8094464	Трубка	1
03	8094465	Трубка	1
05	8094466	Трубка	2
06	M341240	Болт с внутренним шестигранником	16
07	A811035	Уплотнительное кольцо	4
09	3100777	Фланец	6
10	M341650	Болт с внутренним шестигранником	24
11	A811050	Уплотнительное кольцо	6
14	A853100	Адаптер	6
14A	970860	Уплотнительное кольцо	1
15	4612380	Адаптер	8
16	4657074	Самоуплотняющееся соединение	8
20	3100776	Блок	4
21	M341290	Болт с внутренним шестигранником	16
22	4613231	Регулировочная шайба 3.2mm	4
23	4613232	Регулировочная шайба 2.0mm	4
24	4613233	Регулировочная шайба 1.0mm	4
25	4613234	Регулировочная шайба 0.5mm	4
27	A853200	Угловой штуцер	2
27A	970860	Уплотнительное кольцо	1
28	A853388	Угловой штуцер	4
28A	4506429	Уплотнительное кольцо	1
29	4154693	Пробка	2
29A	970860	Уплотнительное кольцо	1
31	4613480	Шланг	7
32	4623350	Шланг	4
33	4623347	Шланг	2
34	4307346	Шланг	4
36	4510169	Уплотнительное кольцо	6
37	4187329	Уплотнительное кольцо	16
38	4187328	Уплотнительное кольцо	8
41	4075854	Разъёмный фланец	12
42	M341650	Болт с внутренним шестигранником	24
45	4342772	Хомут	10
46	4342723	Хомут трубки	4
47	J271295	Болт с шайбой	6
47A	J901295	Болт	1
47B	J222012	Шайба	1
48	J271200	Болт с шайбой	8
48A	J901200	Болт	1
48B	J222012	Шайба	1
50	4679601	Шланг	1
51	4241767	Клапан словретур	1
52	4238881	Адаптер	1
52A	970860	Уплотнительное кольцо	1
53	4246673	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
