Рукоять 10.5m — HITACHI ZX1000K-3

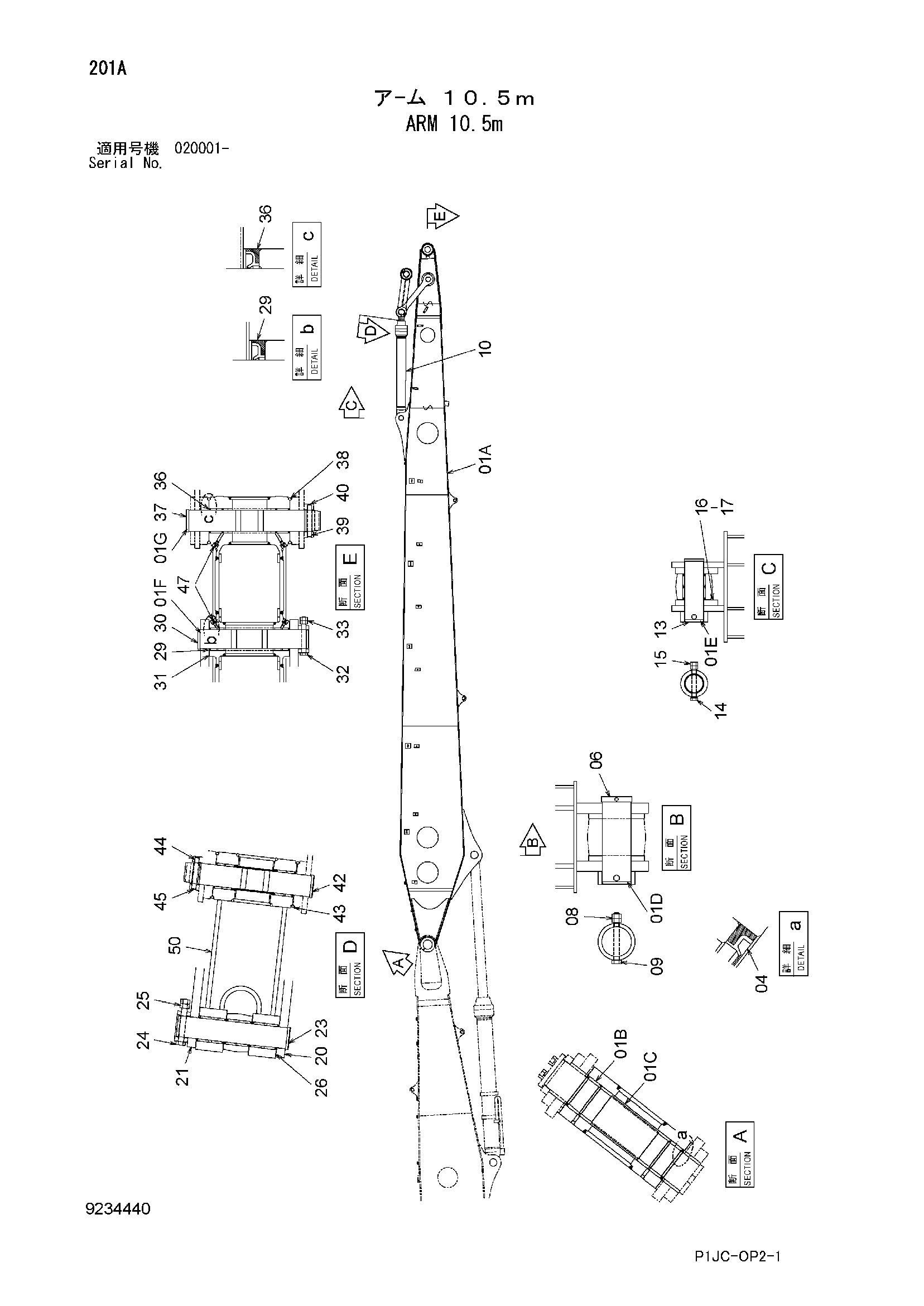

Заводская схема «Рукоять 10.5m» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7049183 | Рукоять | 1 |
| 01A | 6022307 | Рукоять | 1 |
| 01B | 3055205 | Втулка | 2 |
| 01C | 4602790 | Проставка | 1 |
| 01D | 4205110 | Проставка | 1 |
| 01E | 4435239 | Ограничитель | 1 |
| 01F | 4409122 | Втулка | 2 |
| 01G | 4409178 | Втулка | 2 |
| 04 | 4086127 | Пылезащитное уплотнение | 2 |
| 06 | 3038825 | Палец | 1 |
| 08 | J951020 | Гайка | 2 |
| 09 | 4435584 | Стопорный палец | 1 |
| 10 | 9197761 | Гидроцилиндр ковша | 1 |
| 13 | 3088578 | Палец | 1 |
| 14 | 4435124 | Стопорный палец | 1 |
| 15 | J950016 | Гайка | 2 |
| 16 | 4444288 | Упорная пластина 1.0mm | 2 |
| 17 | 4444289 | Упорная пластина 2.0mm | 1 |
| 20 | 3057230 | Тяга | 1 |
| 21 | 8082975 | Тяга | 1 |
| 23 | 3088581 | Палец | 1 |
| 24 | 4435126 | Стопорный палец | 1 |
| 25 | J950020 | Гайка | 2 |
| 26 | 4450012 | Упорная пластина 1.0mm | 4 |
| 29 | 4084578 | Пылезащитное уплотнение | 2 |
| 30 | 3088579 | Палец | 1 |
| 31 | 4450011 | Упорная пластина 1.0mm | 2 |
| 32 | 4435124 | Стопорный палец | 1 |
| 33 | J950016 | Гайка | 2 |
| 36 | 4067902 | Пылезащитное уплотнение | 2 |
| 37 | 3088577 | Палец | 1 |
| 38 | 4089028 | Уплотнительное кольцо | 2 |
| 39 | 4454560 | Палец | 1 |
| 40 | 4454561 | Кольцо | 1 |
| 42 | 3088580 | Палец | 1 |
| 43 | 4089028 | Уплотнительное кольцо | 2 |
| 44 | 4454560 | Палец | 1 |
| 45 | 4454561 | Кольцо | 1 |
| 47 | J75481 | Пресс-маслёнка | 4 |
| 50 | 8091963 | Тяга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
